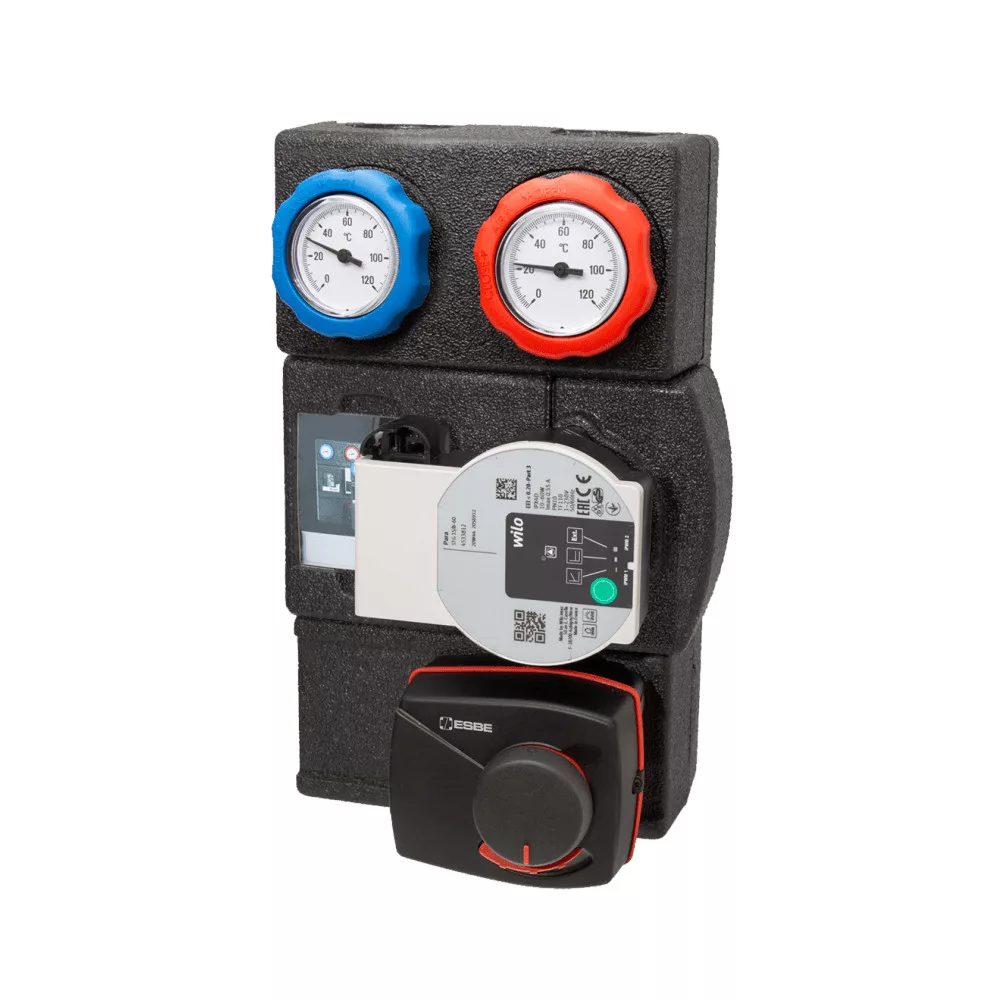

CONCEPT GRA 311+ARA661 kevert fűtőköri egység, GMA321/331 osztóhoz, DN20

Concept kevert fűtőköri egység állítómotorral GRA300 sorozat

Termékleírás

A keverési csoportok szerepe a hőmérséklet-szabályozás és a keverési funkció a fűtési rendszerekben. Ez azt jelenti, hogy a hőforrásnál elkészült fűtővizet keveréssel csökkenti a kívánt, beállított hőmérsékletűre, amelyet aztán eljuttat a fűtőkörbe, pl. padlófűtés esetén. A GRxx00 egységek keverőszelepekkel és motorokkal rendelkeznek. A hőmérséklet-szabályozás és a keverési funkció külső vezérlőből kapott jel alapján működik. A kevert hőmérséklet ezután a vezérlő paraméterbeállításainak eredménye. Ha például a külső vezérlő időjárás-követő vezérlőegység, a kevert hőmérséklet kiszámítása a vezérlő fűtési görbéjének beállításai alapján történik. A csoportokat a rendszerben vezérlőkkel kell használni, és a vezérlő típusától és funkcióitól függ, hogy milyen szintű kényelmet képes biztosítani.
A termékek két darab, színkóddal ellátott termométerrel felszerelt elzárószeleppel, egy, a fűtési körből visszatérő vezetékre szerelt visszacsapó szeleppel és szigetelőhéjjal vannak felszerelve. Az egyenletes és pontos hőmérséklet-szabályozás érdekében mindegyik keringtető egység progresszív karakterisztikával rendelkező, 3 utas keverőszelepekkel felszerelt, és ARA600 sorozatú motorral rendelkezik.
A keringtető egységek tervezésekor a gyártó a teljesítményre, a kialakításra, a felhasználóbarát használatra és a környezetre összpontosított. Ez a gyártástól az anyagokon át a csomagolásig mindenre érvényes.

GRA300 SOROZAT

A GRA300 sorozat kompakt, de nagy teljesítményű keringtető egység, amelyet olyan alkalmazási területekre terveztek, ahol a hely számít, de nincs lehetőség kompromisszumokat kötni. A GRA300 DN20-as keringtető egység, amelynek teljesítménye megfelel a DN25-ös csoporténak. Ez a szivattyúgörbék kiigazításával és a csoportban bekövetkező nyomásesés figyelembevételével lehetséges. A teljesítményre helyezve a hangsúlyt sikerült elérnünk a legkisebb keringtető egységet, kis és
nagy igényeknek is megfelelő egyedi szivattyúgörbékkel. A GRA300 változó és állandó nyomásra állítható Wilo szivattyúval és iPWM1/2-vel felszerelt. Emellett progresszív
karakterisztikával rendelkező, 3 utas keverőszelepet és integrált ARA661 sorozatú, 3 pontos 230 V AC motort tartalmaz. A GRA300 sorozatban a motor és a szelep között QuickFIT interfész is található, amely lehetővé teszi a motor szerszám nélküli fel- és leszerelését a szelepre/szelepről.

SZERVIZ ÉS KARBANTARTÁS

A keringtető egység normál körülmények között nem igényel semmiféle specifikus karbantartást.

KIEMELT ELŐNYÖK

• Kiváló minőségű szigetelés a vízzel működő részeken
• Kompakt kialakítás
• Előre tesztelt és használatra kész
• Hosszan tartó, nagy teljesítményű használatra tervezve
• Modern külső

KAPCSOLÓDÓ KIEGÉSZÍTŐK

Osztó
Osztó GDA300 sorozathoz integrált hidraulikus váltó funkció nélkül.
Lásd a külön adatlapot további részletes információkért.

CON_E-6600050000 CONCEPT GMA321 fűtőköri osztó-gyűjtő, 2 körös, 1"
CON_E-6600060000 CONCEPT GMA331 fűtőköri osztó-gyűjtő, 3 körös, 1"
