Ékrudas esztergatokmány alaptesttel és kemény felsőpofákkal 160/5

Csomagajánlatok

Részletek

Kivitel:

• Maximális körfutási és váltási pontosság.
• Pofabiztosítással, központosan szorító.
• Nagy áteresztő nyílás.
• A pontosság a DIN 6386 által előírt érték kétszerese.
• Nagy befogóerő csekély erőráfordítás mellett.
• Nagyobb fordulatszámok a biztonsági reteszeléssel.
• A pofák gyorsan és egyszerűen átfordíthatók ill. cserélhetők.
• Külső körvonal permetvíz peremmel.
• Zsírzófej valamennyi csúszó felület zsírzásához.

Előny:

Ott, ahol extra nagy befogóerők, nagy körfutási pontosság és megbízható tartós ismétlési pontosság a követelmény.

Felhasználás:

DIN 702-3 orsófejekhez. Tőcsavarral és peremes anyával. Az esztergatokmányt mindig köztes karima nélkül, közvetlenül kell a kiesztergáló fejre felfogatni.

Alapanyag:

Teljesen acélból készült, komplett felületedzéssel.

Tartalom:

1 készlet pofa, 1 szorítókulcs, 1 készlet rögzítőcsavar.

Figyelem:

Az E jelzésű furat felfúrható: 160-as méretnél 45 mm-re, 200-as méretnél 55 mm-re, 250-es méretnél 75 mm-re, 315-ös méretnél 102 mm-re (felár ellenében).

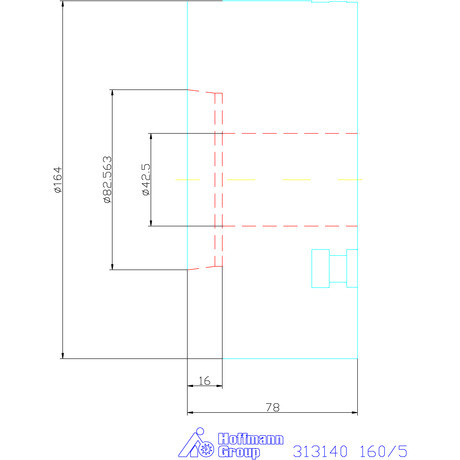

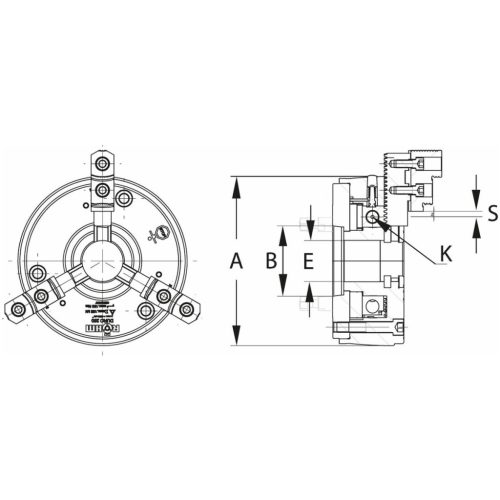

Paraméterek:
Szabvány	DIN 702-3
Befogó rövidkúp	5
Típus	160
Befogási tartomány külső kemény rátétpofákkal	5 mm - 161 mm
Befogási tartomány belső kemény rátétpofákkal	67 mm - 174 mm
Szorítási út pofánként S	6,2 mm
Külső ⌀ A	164 mm
Áteresztés E	42 mm
Központosító kúp ⌀ B	82,563 mm
Tőcsavarok száma	4
Tőcsavarok mérete	M10
Belső kulcsnégyszög K	10 mm
Súly	8,7 kg
Maximális fordulatszám	5 400 min-1
Színkódok a tartozékokhoz	Röhm ékrudas esztergatokmányok és pofák
Termék fajtája	Ékrudas tokmány

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

313140 160/5

Címke:

313140 160/5, Ékrudas esztergatokmány alaptesttel és kemény felsőpofákkal 160/5

Tömeg:

11,85 kg/db
