Finombeállítású kiesztergáló készlet ⌀ 9,75 − 152,1 mm ER40

Csomagajánlatok

Részletek

Kivitel:

A 9,75 – 152,1 mm ⌀ tartományhoz. Moduláris ER finomkiesztergáló szerszám közvetlenül az ER40 szorítópatronos befogóra szerelhető. Szállítás ABS műanyag dobozban

• Beállítási pontosság 0,01 mm / osztásköz. Állítási pontosság 0,002mm az ⌀-nél nóniusszal.
• 0 állásban szerszám nélkül Q2,5 / 6000 min^-1-nél kiegyensúlyozva.
• Fordulatszám max. 10000 min^-1.
• Hűtés hűtőfolyadék fúvókával, optimális hűtőfolyadék nyomás 10 – 20 bar, legalább 5 bar.
• Tolóka radiálisan rögzíthető.

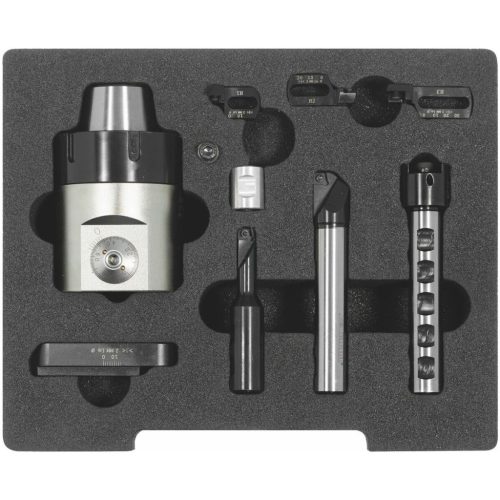

Tartalom:

1 finombeállítású fej: ER40
1-1 lapkatartó: 237517 sz. 1 méret ⌀ 25 – 37 mm-hez
237517 sz. 2 méret ⌀ 37 – 89 mm-hez
237517 sz. 3 méret ⌀ 89 – 152,1 mm-hez
1 híd: 237518 sz. 2 méret ⌀ 101,1 – 152,1 mm-hez

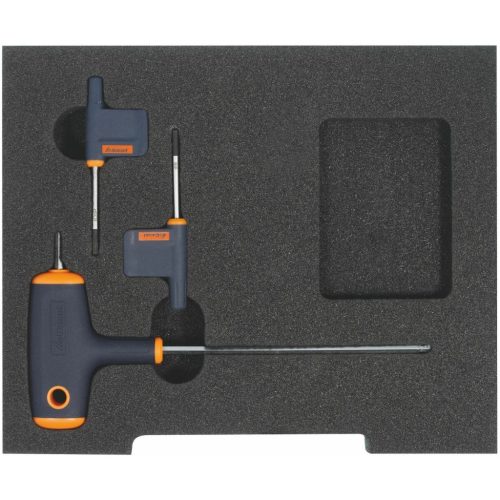

1 zászlós kulcs: 237519 sz. az ⌀ 25 – 63 mm-hez (90 mm)
1 hatszögkulcs: 237520 sz. ⌀ 63 – 152,1 mm-hez
2 hengeres fejű csavar: 237521 sz. 1 méret ⌀ 9,75 – 18 mm-hez (50 mm)
237521 sz. 2 méret ⌀ 18 – 25 mm-hez (77 mm)
1-1 zászlós kulcs: 625920 sz. 8IP méret
625920 sz. 10IP méret
2 tányérrugó: 627424 sz. 4 méret
2 hengeres fejű csavar: 237522 sz. M5×12 méret
2 alátét: 237523 sz.
2 tányérrugó: 237524 sz.

Alkatrész:

239652 sz. váltólapka csavar (8IP3; 1,28 Nm) a 237521 sz. 1 méretű furatkéshez.
239653 sz. váltólapka csavar (8IP; 1,28 Nm) a 237521 sz. 2 méretű furatkéshez és 237517 sz. 1 méretű és 2 méretű lapkatartóhoz.
239653 sz. váltólapka csavar (10IP1; 2,8 Nm) a 237517 sz. 3 méretű lapkatartóhoz.

Figyelem:

A hozzávaló CCGT0602.. és CCGT09T3.. váltólapkát (pl. 237695 / 237698 sz.) külön rendelje meg.

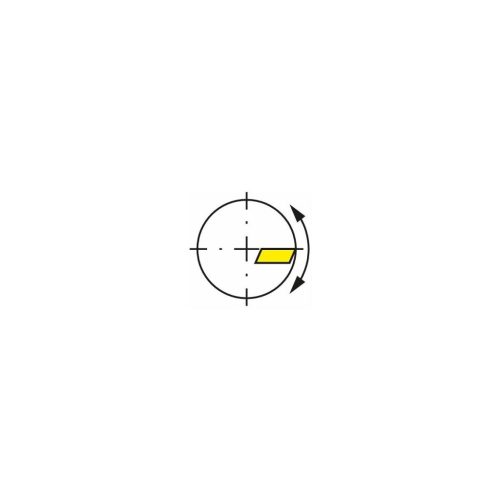

A kiesztergálási ciklusnál ügyeljen az élek ± 20°-os beállítására!

Paraméterek:
Csatlakozás	ER40
Fúrási felhasználás	Ferde kilépés; Ferde megfúrás korlátozottan; Keresztirányú fúrás
Belső hűtés	igen
Szabvány	ISO 15488-B
Termék fajtája	Kiesztergáló szerszám

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Címke:

237509 ER40, Finombeállítású kiesztergáló készlet ⌀ 9, 75 − 152, 1 mm ER40

Custom label:

Finombeállítású kiesztergáló készlet ⌀ 9,75 − 152,1 mm ER40

Tömeg:

2,639 kg/db
