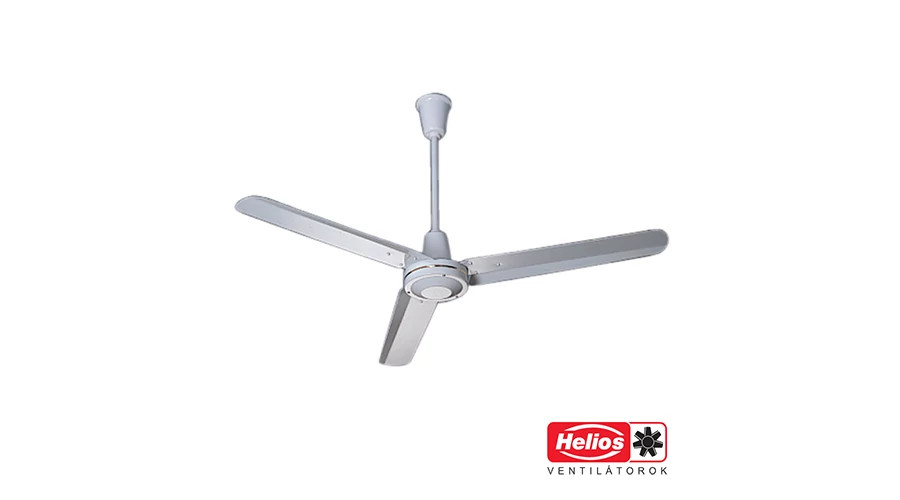

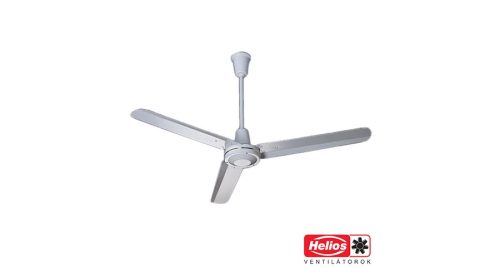

Helios DVW 90 Mennyezeti ventilátor fehér 3 lapátos 1 fázis

Általános ismertető

Mennyezeti ventilátorok nyáron hűtéshez, télen energia megtakarításhoz. Sokoldalúan alkalmazható, légkeverésre, hűtésre és energiatakarékossági célokra, szárítási feladatokra, közepes, vagy nagyméretű terekben, mint pl. előterek, várócsarnokok, éttermek, szórakozóhelyek, eladóterek, gyártócsarnokok, raktárak, sportlétesítmények.Általában a mennyezeti ventilátorokat a közérzet javítására alkalmazzák nyári időszakban.Ablaktalan terekben, magashőmérsékletű és hőleadású világítótestek alkalmazásakor menynyezeti ventilátorokkal súlyos légtechnikai problémákat oldhatunk meg a vendéglátás, az értékesítés különböző kommunális tereiben. A dekoratív formatervezésű „Casablanca” modellek aktív dísztárgyakként is szerephez jutnak.

A fűtési idény ideje alatt a mennyezeti ventilátorok energiatakarékossági célokat is szolgálhatnak. A nagy belmagasságú helyiségeknél lassú forgással, huzatérzet nélkül oldhatjuk meg a meleg levegő mennyezet alatti rétegződésének megszüntetését.A terek levegőjének átkeverésével elért padlószinti hőmérséklet emelkedéssel 25 % −os megtakarítást is elérhetünk.(A ventilátor energiafogyasztása csekély, illetve szintén a fűtésre fordítódik.) (tapasztalatok szerint átlagosan 4 °C−nyi hőmérséklet emelkedést érhetünk el a padló szintjén.)

Klasszikus, egyszerű formatervezésű, tartós fém kivitel.

• A zárt építésű motor háza fehérre szinterezett. Karbantartást nem igényel, a rádióvételt nem zavarja.
• A felfüggesztés a rezgésmentes futás érdekében, kis szögelfordulást lehetővé tesz.
• A szállítás előszerelt állapotban történik, így csak a lapátokat kell rögzíteni.
• A felfüggesztéshez kétféle hosszúságú tartórudat szállítunk.
• A TSW 0,3 trafós, 5 fokozatú szabályzóval a fordulatszám változtatható.
• Légszállítási iránya megfordítható, a bekötésnél illetve irányváltó kapcsolóval (lásd DSEL 2). Fordított szállítási iránynál (felfelé áramlás) minimálisan 100V szükséges.
• A hatóságok által minősége ellenőrzött.

Fontos szerelési figyelmeztetés

A balesetvédelmi előírások értelmében a forgórész alsó élének a talajszinttől legalább 2,3 m magasságban kell lennie.

Ventilátor kiválasztás

A légáram térbeli egyenletessé tételére három fontos paraméter áll rendelkezésünkre: a járókerék átmérő, az elhelyezési pozíció és a felfüggesztési magasság. Az alábbi diagram alapján kiválaszthatjuk a helyiség méretéhez alkalmas ventilátort. A függőleges tengelyen a felfüggesztési magasság (a talajszinttől mérve) a vízszintes tengelyen az áramlásba hozott levegő „alapterülete” látható. A ventilátorok oldalfaltól való távolsága kb. háromszoros lapátátmérőnél optimális. Több ventilátor együttes alkalmazásakor az egyes ventilátorok tengelyei között 6 átmérőnyi távolságot érdemes tartani. Nyári üzemre a magasabb fordulatszámokat, téli üzemre az alacsonyabb fokozatokat érdemes választani.

Műszaki adatok

Méretrajz
