Kivitel:

Az ER plus finombeállítású szerszám közvetlenül az ER40 szorítópatronos befogóra szerelhető.

Felhasználás:

⌀ 16 mm szárú kiesztergáló acélokhoz és váltólapka tartóhoz. Adapterrel és váltólapka tartóval ⌀ 152,1 mm-ig bővíthető. Fogásvételi pontosság 0,01 mm / nóniusszal 0,002 mm az ⌀-nél. Furatkés hozzávaló CC..0602 típusú ISO váltólapkával. Váltólapka tartó hozzávaló CC..09T3 típusú ISO váltólapkával.

Tartalom:

1-1 furatkés (max. kiesztergálási hossz): 237630 sz. furatkés ⌀ 9,75 − 20,1 mm (30 mm);
237634 sz. furatkés ⌀ 19,75 − 30,1 mm (72 mm);
237640 sz. furatkés ⌀ 29,75 − 48,1 mm (85 mm);
237642 sz. furatkés ⌀ 47,75 − 88,1 mm (85 mm).

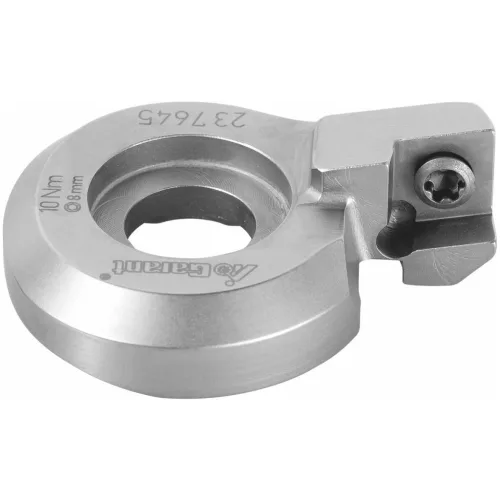

1 váltólapka tartó: 237645 sz. 87,75 − 101,1 mm ⌀-höz (a 237534 sz. adapterrel. ⌀ 114,1 mm-ig).
1-1 váltólapka: 260052 sz. CU7010 méret (vagy CC..0602 lapkát használjon);
260058 sz. CU7010 méret (vagy CC..09T3 lapkát használjon).

Alkatrész:

237630 − 237642 sz.-hoz: 219830 sz. váltólapka csavar
237645; 237531; 237532 cikkszámhoz: 219805 sz. váltólapka csavar.

Ajánlás:

Edzett anyagokhoz a 265340 sz. F méretű (CBN) váltólapkát alkalmazza.
237695 sz. HB7015 méretű váltólapka mély furatokhoz és csekély ráhagyáshoz (jó forgácsellenőrzés csökkentett forgácsolóerő mellett).

Figyelem:

A kiesztergálási ciklusnál ügyeljen az élek ± 20°-os beállítására!

Paraméterek:
Csatlakozás	ER40
Belső hűtés	igen
Termék fajtája	Kiesztergáló szerszám

Készlet befogó nélkül ⌀ 9,75 − 101,1 mm
