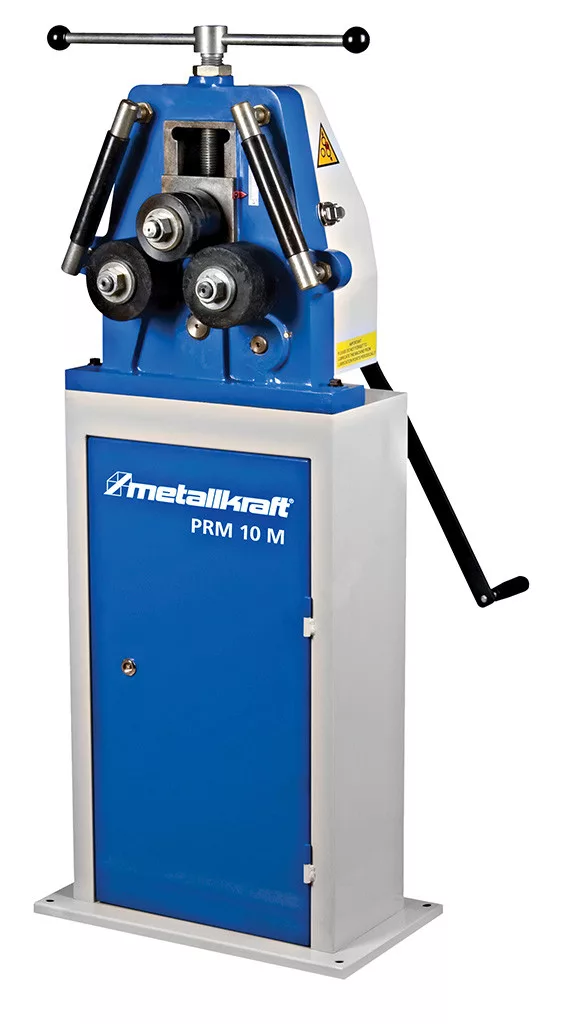

Metallkraft Gyűrűhajlító gép PRM 10M kézi hajtással

Gyűrűhajlító gép PRM 10M

Használható vízszintesen és függőlegesen profilokhoz, csövekhez és tömör anyagokhoz
· zártszelvény, vagy négyzetalakú anyagok körhajlításához
· stabil konstrukció, padlóhoz rögzíthető
· 2 db hajtóművel hajtott görgő
· edzett és köszörült hajlítószerszámok
A tengelyek speciális acélból készültek, edzettek és köszörültek
· felső henger helyzetével állítható hajlítási sugár
· M verzió kézi hajtással

Profil Hajl átm min
20x20mm 500mm
30x10mm 500mm
50x10mm 400mm

Műszaki adatokPRM 10 M
Tengely-Ø 30 mm
Henger-Ø felül98 mm
Henger-Ø alul118 mm
Súly165 kg
Méretek620 x 560 x 1440 mm

Hajlítási teljesítmény profil típus szabvány
Négyzet alakú anyagméretek (folyáspont 24 kg/mm²) [1] 20 mm
Négyzet alakú anyag min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 500 mm
Négyzet alakú anyagméretek (folyáspont 24 kg/mm²) [2] 10 mm
Négyzet alakú anyag min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 160 mm
Lapos anyag könnyű tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [1] 50 x 10 mm
Lapos anyag fénytengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 400 mm
Lapos anyag könnyű tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [2] 40 x 5 mm
Lapos anyag fénytengely min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 160 mm
Lapos anyag nehéz tengelyméretek hajlítási Ø (folyáspont 24 kg/mm²) [1] 30 x 10 mm
Lapos anyag nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 500 mm
Lapos anyag nehéz tengelyméretek hajlítási Ø (folyáspont 24 kg/mm²) [2] 20 x 5 mm
Lapos anyag nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 190 mm
UPN profil felső borda méretei (folyáspont 24 kg/mm²) [1] 35 x 4,5 mm
T profil felső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 600 mm
UPN profil felső borda méretei (folyáspont 24 kg/mm²) [2] 30 x 4 mm
T profil felső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 400 mm
Magyarázat a fenti T-profil bordához További távtartókra lehet szükség
UPN profil külső bordaméretei (folyáspont 24 kg/mm²) [1] 35 x 4,5 mm
T-profil külső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 600 mm
UPN profil külső bordaméretei (folyáspont 24 kg/mm²) [2] 30 x 4 mm
T-profil külső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 400 mm
UPN profil belső borda méretei (folyáspont 24 kg/mm²) [1] 35 x 4,5 mm
T-profil borda belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 600 mm
UPN profil belső borda méretei (folyáspont 24 kg/mm²) [2] 30 x 4 mm
T-profil borda belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 400 mm
UPN profil külső lábméretek (folyáspont 24 kg/mm²) [1] U40x20mm
UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 700 mm
UPN profil külső lábméretek (folyáspont 24 kg/mm²) [2] U30 mm
UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 500 mm
UPN profil belső lábak méretei (folyáspont 24 kg/mm²) [1] U40x20mm
UPN profil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 700 mm
UPN profil belső lábméretek (folyáspont 24 kg/mm²) [2] U30 mm
UPN profil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 500 mm
A hajlítási teljesítmény magyarázata, profiltípus szabvány A teljesítményadatok max. Folyáshatár 24 kg/mm². Hajlítási teljesítmény VA-nál: 0,7 tényező
A hajlítási teljesítmény profil típusa opcionális
Négyzet alakú cső méretei (folyáspont 24 kg/mm²) [1] 30 x 2 mm
Négyzetcső min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 900 mm
Négyzet alakú cső méretei (folyáspont 24 kg/mm²) [2] 20 x 2 mm
Négyzetcső min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 600 mm
Négyzet alakú cső nehéz tengelyméretei hajlítási Ø (folyáspont 24 kg/mm²) [1] 38 x 20 x 2 mm
Négyzetcső nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 1000 mm
Négyzet alakú cső nehéz tengelyméretei hajlítási Ø (folyáspont 24 kg/mm²) [2] 30 x 15 x 1,5 mm
Négyzetcső nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 600 mm
Kerek cső méretei (folyáspont 24 kg/mm²) [1] 25,4 x 2 mm
Kerek cső min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 800 mm
Kerek cső méretei (folyáspont 24 kg/mm²) [2] 19,05 x 1,5 mm
Kerek cső min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 400 mm
Kerek profil méretei (folyáspont 24 kg/mm²) [1] 27 mm
Kerek profil min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 500 mm
Kerek profil méretei (folyáspont 24 kg/mm²) [2] 17 mm
Kerek profil min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 160 mm
egyenlőszárú szögprofil külső méretek (folyáspont 24 kg/mm²) [1] 35 x 35 x 4 mm
egyenlőszárú szögprofil a lábon kívül min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 800 mm
egyenlőszárú szögprofil külső méretek (folyáspont 24 kg/mm²) [2] 30 x 30 x 4 mm
egyenlőszárú szögprofil a lábon kívül min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 400 mm
egyenlőszárú szögprofil belső méretekben (folyáspont 24 kg/mm²) [1] 35 x 35 x 4 mm
egyenlőszárú szögprofil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1] 800 mm
egyenlőszárú szögprofil belső méretekben (folyáspont 24 kg/mm²) [2] 30 x 30 x 4 mm
egyenlőszárú szögprofil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 400
A hajlítási teljesítmény magyarázata, a profil típusa opcionális A teljesítményadatok max. Folyáshatár 24 kg/mm². Hajlítási teljesítmény VA-nál: 0,7 tényező
