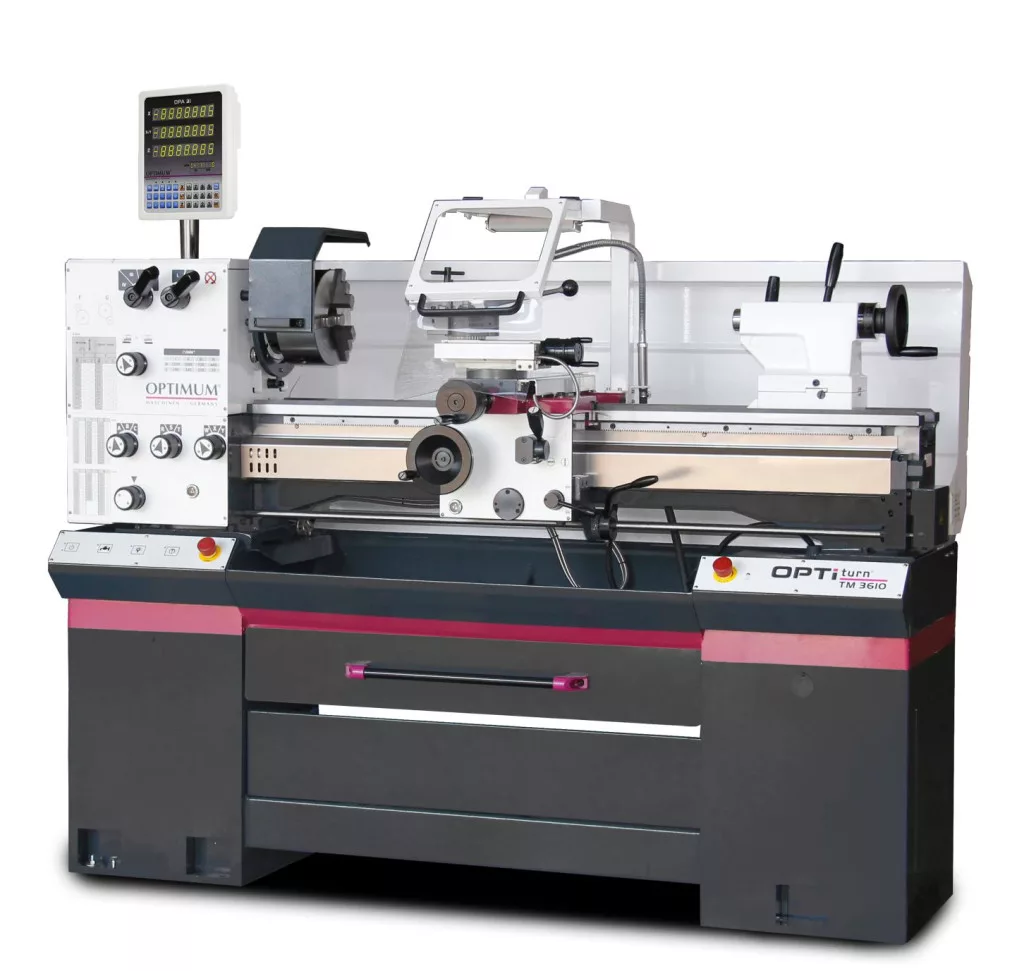

Optimum OPTIturn TM 3610D vezér- és vonóorsós esztergagép

LEÍRÁS
Edzett és köszörült Z-tengely vezetékek
Az orsó csatlakozás garantált koncentrikussága jobb, mint 0,015 mm
DC 24 Volt - elektromos kezelőegységek
Az előtolóhajtómű minden fogaskereke acélból készült, edzett és köszörült, a tengelyek tűgörgős csapágyakon futnak, minden alkatrész olajfürdőben kenve
Kézikerekek állítható finombeosztással 0,04 / 0,02 mm
Biztonsági kézikerekek kioldó funkcióval az EN23125 szerint az X és Z tengelyen
Jobbra/balra forgás kapcsolható a szánon
Kétcsatornás jobb/bal kapcsoló, az EN 23125 szerint tesztelve
Kapcsolórúd a szánon a hosszanti vagy keresztirányú előtolás kiválasztásához
A kapcsolót az EN ISO 13849 szabvány szerinti életciklus-számítással tesztelték
Tökéletesen futó edzett főorsó, nagy terhelhetőség a precíz kúpgörgős csapágyaknak köszönhetően
Biztonsági berendezés a menetvágó és előtoló mechanizmus egyidejű működtetése ellen
Stabil, hegesztett acélszerkezetű gépláb
Motorvédő kapcsoló
A főmotor elektromosan fékezett
Négyrészes acél késtartó
Vészleállító nyomógomb a gépláb jobb- és bal oldalán
Hárompofás eszterga tokmány standard szállítási terjedelemben
Könnyen tisztítható kihúzható forgácsfiók
Biztonsági tokmányvédő
Géplámpa és felhajtható forgácsvédő a szánon
DPA Mérőrendszer
Hűtőfolyadék-szivattyú hűtőfolyadék-tartállyal és szintjelzővel. A tartály könnyen kivehető tisztításhoz
-..-
Műszaki adatok
Méret és tömeg
Hossz (termék): kb. 1964 mm
Szélesség/mélység (termék): kb. 869 mm
Magasság (termék): kb. 1475 mm
Nettó tömeg: kb. 608 kg
Munkaterület
Csúcsmagasság: 180 mm
Csúcstávolság: 1000 mm
Elforduló átmérő a gépágy felett: 360 mm
Elfordulói átmérő a hosszszán felett: 225 mm
Fordulatszám-tartomány
Fordulatszámfokozatok száma: 8 fokozat
Fordulatszám-tartomány: 70 – 2400 ford./perc
Elektromos adatok
Csatlakozási feszültség: 400 V
Hálózati frekvencia: 50 Hz
Teljes csatlakozási teljesítmény: 2,2 kW
Orsó
Szerszámtartó: SWH 3-E
Orsócsatlakozás: Camlock DIN ISO 702-2 Nr. 5
Orsófurat: 52 mm
Orsókúp: MK 6
Szegnyereg
Szegnyereg kúp: MK 3
Szegnyereg hüvely löket: 120 mm
Szegnyereg hüvelyének átmérője: 42 mm
Menetvágás
Metrikus menetemelkedés: 0,4 – 7 mm/fordulat
Metrikus menetemelkedések száma: 26
Collos menetemelkedés: 56 – 4 menet/hüvelyk
Collos menetemelkedések száma: 34
Mozgástartomány
Felső szán mozgása: 100 mm
Hosszszán mozgása: 170 mm
Előtolás
Hosszirányú előtolás: 0,052 – 1,392 mm/fordulat
Hosszirányú előtolások száma: 32
Keresztirányú előtolás: 0,014 – 0,38 mm/fordulat
Keresztirányú előtolások száma: 32
-..-
Be-, kikapcsoló gomb
Hűtővíz be-, kikapcsoló gomb
LED lámpa be-, kikapcsoló gomb
Ráindító gomb a sebességváltáshoz
Vészleállító gomb
-..-
Szállítási terjedelem
Zárható főkapcsoló
Hárompofás tokmány Ø 200 mm, Camlock Nr. 5
Állóbáb Ø 7 - Ø 102 mm
Futóbáb Ø 10 - Ø 60 mm
LED géplámpa
Kúpátalakító MK 6 – MK 4
Állócsúcs MK 4
Gyorscserélős szerszámtartó SWH 3-E
20 x 100 mm-es szerszámtartó „D” típus, 18 mm-es négyszög alakú késekhez
Gép első feltöltése minőségi olajjal
Kezelőszerszám-készlet
