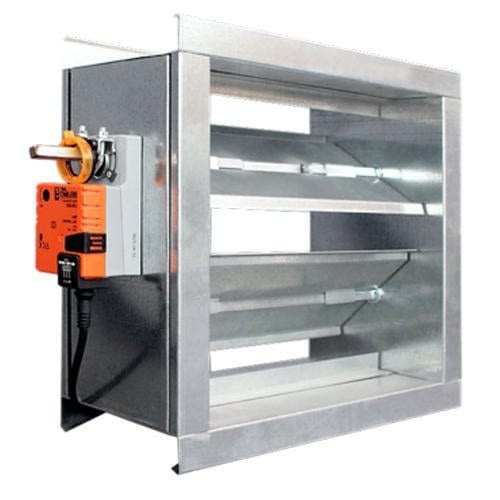

SIG SZABÁLYOZÓ ZSALU 1200 X 1200

Légmennyiség szabályzó zsaluk horganyzott acélból.

Alkalmazási terület

• Légmennyiség szabályzására szellőző és légkondicionáló rendszereknél

Anyaga

• Horganyzott acél zsalulevelek és keret, kör keresztmetszetű tengely

• Műanyag vagy alumínium (kérésre) fogaskerék

• Poliamid csapágy

Színe

• Horganyzott acél

Kivitel

• Horganyzott acél alapanyagú áramvonalas kialakítású, 100 mm széles ellentétesen mozgó zsalulevelek, műanyag vagy alumínium (kérésre) fogaskerekek

• 12 mm átmérőjű tengely, a középső lamellára szerelve, 67 mm kilógással. Tengelyfurattal a végén, hogy hosszabb tengely szüksége esetén könnyen felszerelhető legyen a tengelyhosszabbító kiegészítés LOA 100 M, LOA 150 M vagy LOA 200 M (kérésre)

• Horganyzott acél keret (2 függőleges profil poliamid csapágyakkal és 2 vízszintes profil összecsavarozásával) mely szélessége (mélysége) 110 mm, 30 mm széles MEZ peremmel,

• Mérőpontok nem kerülnek kialakításra. Abban az esetben ha a standard méretsor közötti köztes magasságú szabályzóra van szükség, a felső és alsó keret távolabb kerül elhelyezésre a középponttól (lásd a rajzot) így a távtartók is szélesebbek lesznek, de így érhető el a lehető legmegfelelőbb mérettartás a standard szélességű zsalulevelek miatt. Ennek következtében a szabad keresztmetszet kisebb lesz, mint a valós LxH méret.

Beépítés

• Négyszög keresztmetszetű légcsatornába építhető, 30 mm-es MEZ-kerettel

• Falra, padlóra vagy álmennyezetbe építhető

A L szélesség és H magasság méretek nem felcserélhetőek!

Méretrajz

Nyomatéktáblázat zsalumozgató motor kiválasztásához:

Belimo NFG-S2-L forgó hajtású zsalumozgató motor, szélsőséges körülményekhez IP66/NEMA4 végálláskapcsolóval 2x

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának mozgatásához.
Rugóvisszatérítéses, áramkimaradásra záró biztonsági kivitel.

Legfőbb alkalmazási területe: Fagyvédelmi zsaluk hajtása, ahol fontos hogy áramkimaradás esetén a zsaluk lezárjanak és meggátolják a hőcserélők esetleges elfagyását

Használható kb 2 m²-os zsalufelületig.

Műszaki táblázat

Tulajdonságok

Katalógus
