SIG SZABÁLYOZÓ ZSALU 1100 X 850

Légmennyiség szabályzó zsaluk horganyzott acélból.

Alkalmazási terület

• Légmennyiség szabályzására szellőző és légkondicionáló rendszereknél

Anyaga

• Horganyzott acél zsalulevelek és keret, kör keresztmetszetű tengely

• Műanyag vagy alumínium (kérésre) fogaskerék

• Poliamid csapágy

Színe

• Horganyzott acél

Kivitel

• Horganyzott acél alapanyagú áramvonalas kialakítású, 100 mm széles ellentétesen mozgó zsalulevelek, műanyag vagy alumínium (kérésre) fogaskerekek

• 12 mm átmérőjű tengely, a középső lamellára szerelve, 67 mm kilógással. Tengelyfurattal a végén, hogy hosszabb tengely szüksége esetén könnyen felszerelhető legyen a tengelyhosszabbító kiegészítés LOA 100 M, LOA 150 M vagy LOA 200 M (kérésre)

• Horganyzott acél keret (2 függőleges profil poliamid csapágyakkal és 2 vízszintes profil összecsavarozásával) mely szélessége (mélysége) 110 mm, 30 mm széles MEZ peremmel,

• Mérőpontok nem kerülnek kialakításra. Abban az esetben ha a standard méretsor közötti köztes magasságú szabályzóra van szükség, a felső és alsó keret távolabb kerül elhelyezésre a középponttól (lásd a rajzot) így a távtartók is szélesebbek lesznek, de így érhető el a lehető legmegfelelőbb mérettartás a standard szélességű zsalulevelek miatt. Ennek következtében a szabad keresztmetszet kisebb lesz, mint a valós LxH méret.

Beépítés

• Négyszög keresztmetszetű légcsatornába építhető, 30 mm-es MEZ-kerettel

• Falra, padlóra vagy álmennyezetbe építhető

A L szélesség és H magasság méretek nem felcserélhetőek!

Méretrajz

Nyomatéktáblázat zsalumozgató motor kiválasztásához:

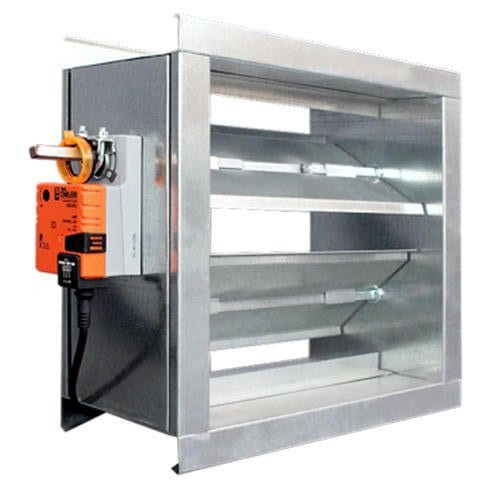

Belimo LM230A-S-TP zsalumozgató motor, kábeles csatlakozással

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának mozgatásához.

Használható kb 1 m²-os zsalufelületig.

Műszaki táblázat

Tulajdonságok

Katalógus

Javasolt kiegészítő termékek.

Ezekre még szüksége lehet a fenti termék felhasználásánál.
