HELIOS SEWT rendszer: Indirekt talaj-folyadék hőcserélő készlet (hőcserélő, hidraulikai egység, kiegy. Tart., légtelenítő, vezérlés, PE-HD cső, etilénglikol)

Általános ismertető

A talajban 1,2 – 1,5 m mélységben állandó 10 – 12°C – os hőmérséklet van évszaktól függetlenül. A talajba lefektetett SEWT talaj-folyadék hőcserélő használatával ez a hőenergia a hővisszanyerős szellőztető rendszer levegőjének előfűtésére és előhűtésére használható.

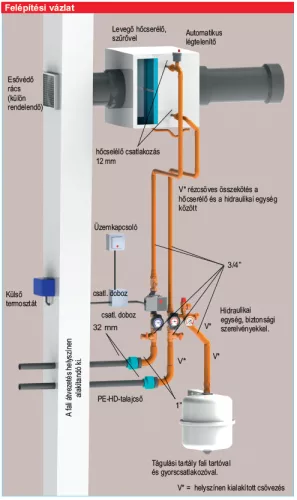

Működési elv

A SEWT talaj-folyadék hőcserélő rendszer csőhálózatát 1,2 – 1,5 m mélységbe kell telepíteni. A SEWT rendszer szivattyúja keringeti a talajban lévő csőkollektorban a fagyállós vizet, mely így felmelegszik és ennek hője hasznosítható a vizes hőcserélő részben.   A friss levegőt a szellőztető gép a vizes hőcserélőn keresztül szívja át. Így téli időszakban állandó 0°C felett lehet tartani a beszívott friss levegőt (előfűtés), így megakadályozható a hőcserélő eljegesedése és a gép még nagyon hideg időszakokban is működőképes marad.

Nyári időszakban pedig a friss levegő előhűtésére használható a rendszer, amellyel a házban lévő klímarendszernek „segítünk” mivel a gép így 21 – 22°C – os levegő fúj be és nem melegíti a házat.

Átmeneti időszakban, lehetőség van a rendszer kikapcsolására, ilyenkor a vizet elzárja a vezérlő termosztát a hőcserélőtől.

Tervezési információk

A csőhálózatot melyben a víz kering homokágyra kell fektetni. A párhuzamos csőszakaszok között a távolságnak legalább 0,5 m – nyi kell lennie.

A hőátadás növelése érdekében a csövet közvetlenül a talajba kell fektetni egy homokágyban. Továbbá, ha a talajkollektorcsöveket párhuzamosan

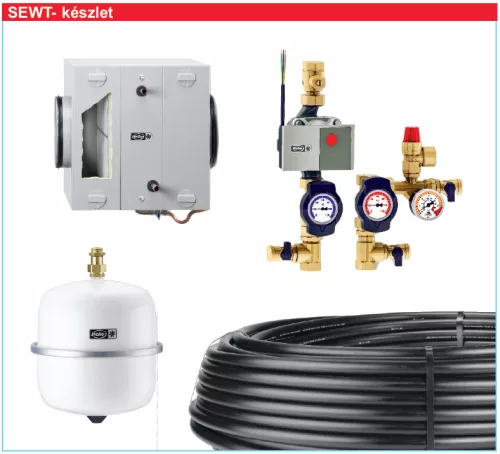

Rendszer elemek

A SEWT rendszer elemei (a készlet tartalmazza őket):

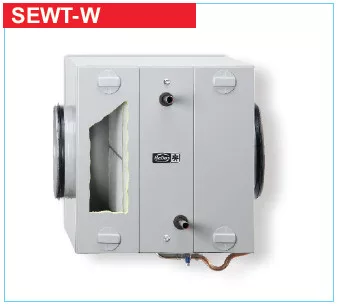

• Vizes hőcserélő (SEWT-W)

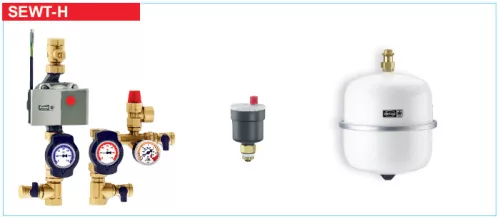

• Keringető szivattyú és puffertároló (SEWT-H)

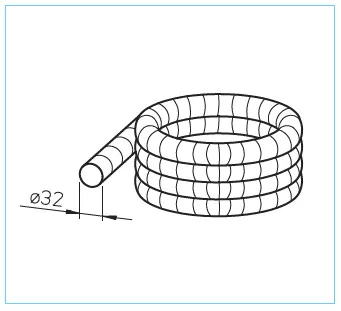

• 100 m – nyi csőhálózat (SEWT-E)
• Termosztát

Nyomásveszteségi jelleggörbe

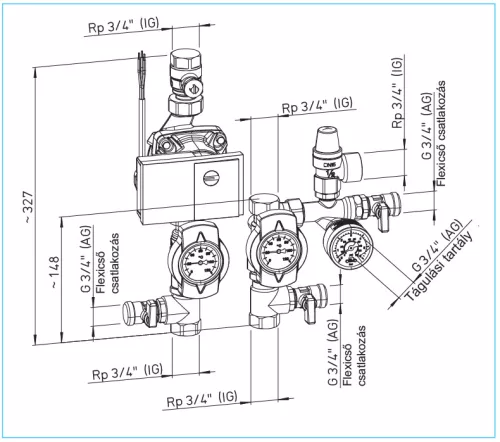

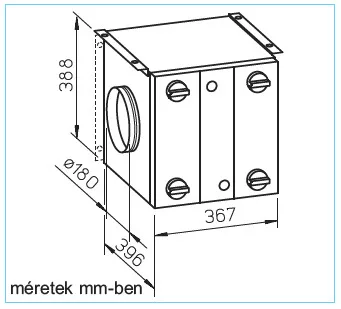

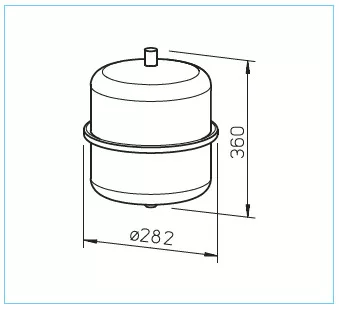

Méretrajz
