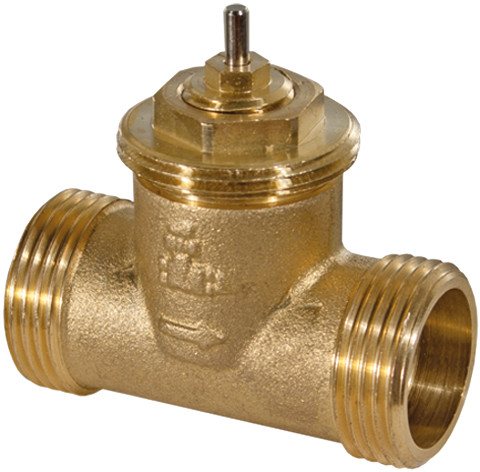

Sauter VUT020F200 2-utas szelep, PN 16, DN 20, G1 B, 4.5 m³/h

Az alábbi terméket ajánljuk még kiegészítőként

Csomagajánlatok

Részletek

2-utas szelep, PN 16

• Fan-coil egységek, levegő-utókezelő egységek, fűtési zónák és hőcserélős kétcsöves rendszerek szabályozása AXF 217S, AXM 217(S), AXS 315S és AXT 301 szelepmozgatókkal kombinálva
• Lapos tömítésű szabvány kivitel
• Állítható Kvs érték
• Ha az orsót benyomjuk, a szelep zárva van
• Nyomással szemben zár
• DIN EN ISO 228-1, B osztály szerinti külső menetes szelep
• Öntött sárgaréz szelep test
• Rozsdamentes acél orsó
• EPDM lágy tömítésű záródugattyú
• O-gyűrűs tömítésű tömszelence
• VDI 2035 szerinti vízminőség

Paraméterek:
Névleges nyomás	PN 16
Üzemi nyomás	Max. 16 bar (120 °C-ig)
Üzemi hőmérséklet	2…120 °C
Szelep karakterisztika	Közel lineáris
Szivárgási érték	≤ 0.0001% a Kvs értékből
Max. szelephőmérséklet hajtással	100 °C AXF 217S, AXM 217(S), AXS 315S és AXT 301 esetén
Szabványok, irányelvek	EN 764, EN 1333, EN 60534, PED 2014/68/EU II. folyadékcsoport, CE jelölés nélkül (4.3 cikk)

Tipus	Névleges átmérő	Kvs tartomány	Szelepemelés	Csatlakozás	Súly
VUT010F200	DN 10	0.2…1.6 m³/h	3 mm	G½ B	0.18 kg
VUT010F210	DN 10	0.2…1.0 m³/h	3 mm	G½ B	0.18 kg
VUT010F220	DN 10	0.2…0.63 m³/h	3 mm	G½ B	0.18 kg
VUT015F200	DN 15	1.0…3.5 m³/h	4 mm	G¾ B	0.28 kg
VUT015F210	DN 15	0.3…2.5 m³/h	3 mm	G¾ B	0.28 kg
VUT020F200	DN 20	4.5 m³/h	4 mm	G1 B	0.33 kg

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Letölthető dokumentum:

Műszaki adatlap

Letölthető dokumentum 2:

Szerelési útmutató

Címke:

Sauter 2-utas szelep, PN 16, DN 20, G1 B, 4.5 m³/h, VUT020F200

Custom label:

Sauter 2-utas szelep, PN 16, DN 20, G1 B, 4.5 m³/h

Tömeg:

330 g/db
