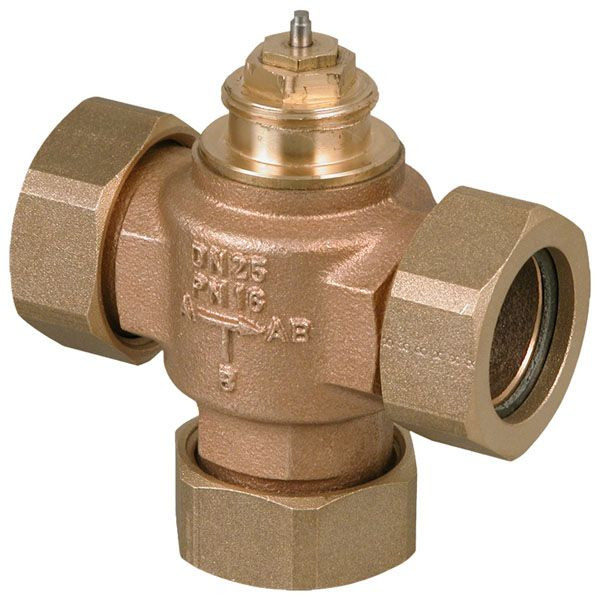

Sauter 3-járatú egység szelep, PN 16, DN 25, 6.5 m³/h

Az alábbi terméket ajánljuk még kiegészítőként

Csomagajánlatok

Részletek

3-járatú egységszelep, PN 16

• Ideálisan alkalmas vezérlőszelepként az AXF 217S, AXM 217(S), AXS 315S és AXT 301 egységszelep-működtetőkhöz
• A szelep külső menetes, a DIN EN ISO 228-1, A osztály szerint
• A–AB vezérlőág nyitott, amikor az orsó benyomott állapotban van
• Vezérlőszelepként használható
• Gunmetal szeleptest
• EPDM lágy tömítéssel ellátott dugó
• Rozsdamentes acél orsó
• Dupla O-gyűrűs tömítéssel ellátott tömszelence
• Sapkás anyás és síktömítéses kivitel

Paraméterek:
Névleges nyomás	PN 16
Üzemi nyomás	Max. 16 bar 130 °C-on
Üzemi hőmérséklet	2…130 °C
Vezérlőág karakterisztikája	Lineáris
Kevert ág karakterisztikája	Komplementer, csökkentett
Szeleplöket	2.9 mm
Vezérlőág szivárgási arány	Kb. 0.05% a Kvs értékből
Kevert ág szivárgási arány	Kb. 0.2% a Kvs értékből
Üzemi hőmérséklet a szelepnél	Max. 100 °C az AXF 217S, AXM 217(S), AXS 315S és AXT 301 kombinációjában
Nyomás- és hőmérsékletadatok	EN 764, EN 1333
Áramlási paraméter	VDI/VDE 2173
PED 2014/68/EU	Folyadékcsoport II, CE jelölés nélkül (4.3 cikk)

Típus	Névleges átmérő / Kvs érték / Tömeg
BXL025F200	DN 25 / 6.5 m³/h / 1.2 kg
BXL040F200	DN 40 / 9.5 m³/h / 2.35 kg

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Letölthető dokumentum:

Műszaki adatlap

Letölthető dokumentum 2:

Szerelési útmutató

Gyártói Cikkszám:

BXL025F200

Címke:

Sauter 3-járatú egység szelep, PN 16, DN 25, 6.5 m³/h, BXL025F200

Tömeg:

1,2 kg/db
