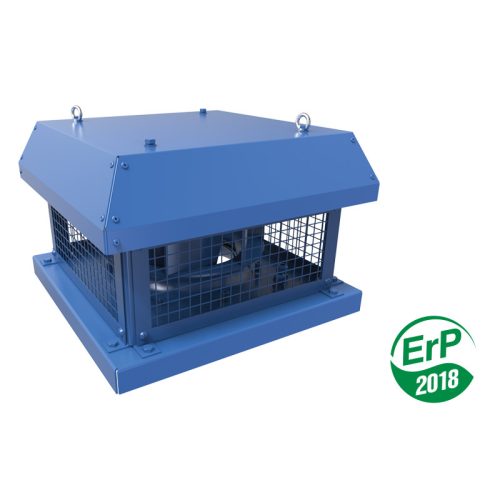

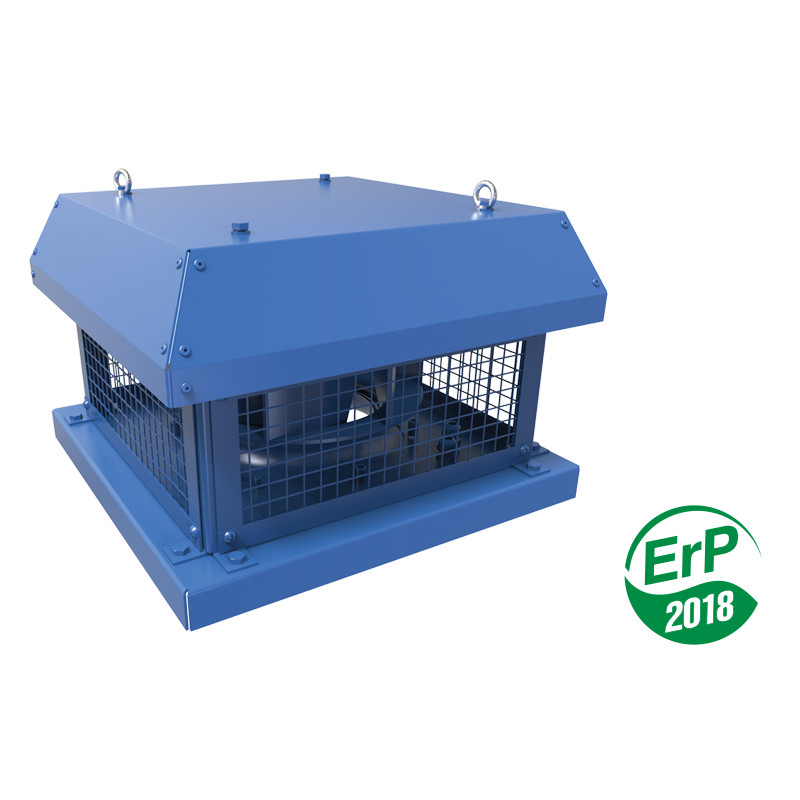

VENTS VKH 4E 355 Tetőventilátor vízszintes kifúvással

Alkalmazás

• Elszívó szellőztető rendszerek kereskedelmi, irodai és egyéb köz- vagy ipari helyiségekbe, különböző helyiségekhez megfelelő, tetőre szerelhető berendezésekkel.
• Kompatibilis Ø 200-630 mm légcsatornákkal.
• Bármilyen tetőtípusra és függőleges szellőzőaknákra is alkalmas.

Motor

• 2, 4 vagy 6 pólusú egy- vagy háromfázisú aszinkron motor, külső rotorral és járókerékkel, hátrafelé ívelt lapátokkal.
• A motor túlmelegedésvédelemmel van ellátva, automatikus újraindítással, valamint hosszú élettartamú golyóscsapágyakkal.
• A pontos jellemzők, a biztonságos működés és a zajszint csökkentése érdekében minden turbina dinamikusan kiegyensúlyozottan van összeszerelve.
• A motorok védelmi osztálya IP44, IP54.
• Az egyenletes vagy lépcsőzetes sebességvezérlést tirisztoros vagy autotranszformátoros vezérlővel végzik.
• Több ventilátor csatlakoztatható egy vezérlőhöz, ha a teljes teljesítmény és az üzemi áram nem haladja meg a névleges értékeket.

Tervezés

• A ventilátorház acélból készült, polimer bevonattal (VENTS VKH modellek).

Beépítés

• A ventilátor a tetőre van felszerelve közvetlenül a szellőzőcsatorna vagy akna fölé, és egy összekötő lemez segítségével szilárdan a sík felülethez van rögzítve.
• Felszerelésekor tartóelemet kell biztosítani, hogy megakadályozza a víz és a hó bejutását a szellőzőakna szellőzőnyílásába.
• Az elektromos bekötést és szerelést a kézikönyv és kapcsolási rajz szerint kell elvégezni.
