Kivitel:

Nagyon könnyen hozzáférhető és tökéletesen szimmetrikus.
Rugalmas, moduláris befogórendszer.
Minden működő felület edzett és köszörült.
Szorítóerő max. 40 kN 90 Nm nyomatéknál.
Mindkét befogó modul egyedileg pozícionálható az alapsínre.
Változtatható befogási és állítási tartomány.
Ismétlési pontosság < 0,01 mm.
Inkluzív 18M16 furatok 200mm-es raszterméretű nullponti befogórendszerhez.

Felhasználás:

Tökéletes a tényleges 5 oldalas megmunkáláshoz.
A különböző pofákkal mind hagyományos, sima felületű befogás, mind nyersdarab befogás lehetséges.

Tartalom:

Alapsín, orsó, orsó hosszabbító, hajtókar / hatszög csavarhúzó (az 1S típusnál), fix befogó modul, mobil befogó modul.

Opcionális tartozék:

Befogó modulok 361105 − 361110 sz., középső pofa 361111 sz., alapsín 361115 sz., orsó 361119 sz., orsó hosszabbítók 361120 sz., szorítóköröm 361165 sz., nyomatékkulcs 656050 sz. 120 méret, rátűzőkulcs 643329 sz., munkadarab ütköző 360094 sz., rátétpofák 361123 – 361138 sz.

Figyelem:

A hozzávaló rátétpofák 361123 − 361137 sz. és előtétpofák 361140 − 361151 sz. nem képezik a tartozékok részét. S4-es befogási helyzet esetén egy további 361120 sz. orsó hosszabbító szükséges. A szerszám tökéletes kenéséhez a 083592 PLUS sz. univerzális kenőzsírt ajánljuk.

Warning:

Rendeltetésszerű használat

Befogóeszköz a maró megmunkáláshoz készült gépre történő felszereléshez.
Nyers vagy félig megmunkált állapotú munkadarabok befogásához.
A munkadarab geometriához való illeszkedés különböző kivitelekkel, valamint rátétpofákkal lehetséges.
Csak szakszerű felszerelés és a gép teljesen működőképes biztonsági- és védelmi eszközei esetén használja.

Rendeltetésellenes használat

Ne használja maró és esztergáló megmunkáláshoz.
Ne szereljen fel olyan alkotóelemeket, melyek nem felelnek meg a specifikációknak.
Ne végezzen önhatalmú átalakítást.
Ne használja robbanásveszélyes területeken.

Paraméterek:
Sorozat	Xpent
Kivitel	Nullponti befogórendszer

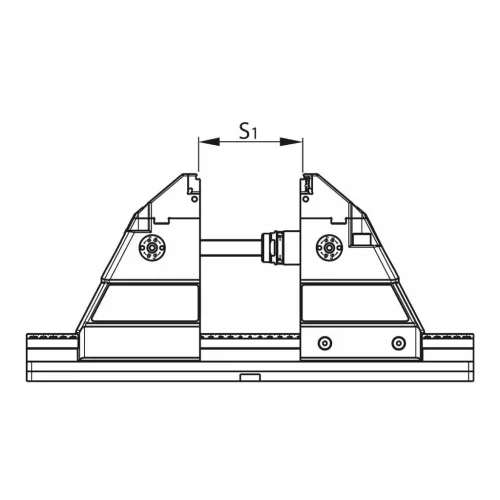

Befogási tartomány S1	6 mm - 108 mm

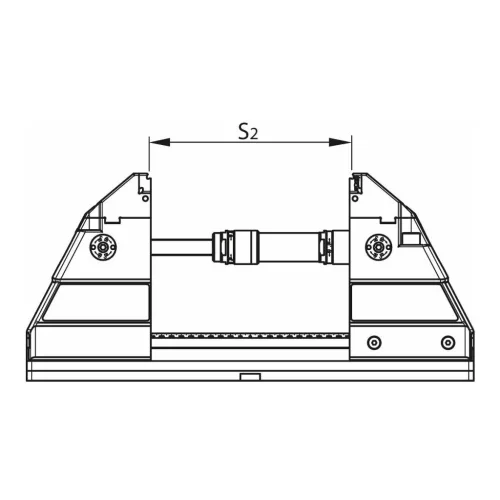

Befogási tartomány S2	104 mm - 208 mm

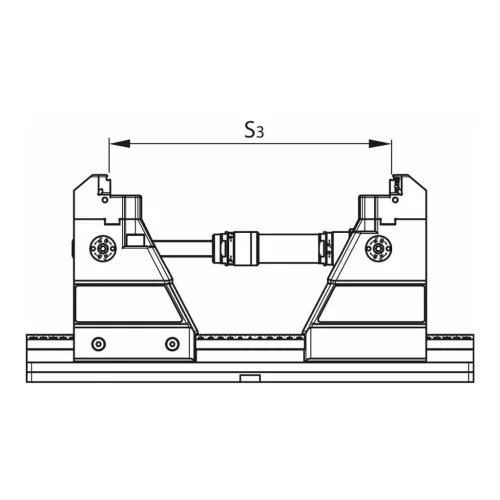

Befogási tartomány S3	186 mm - 290 mm
Befogási tartomány S4	286 mm - 386 mm

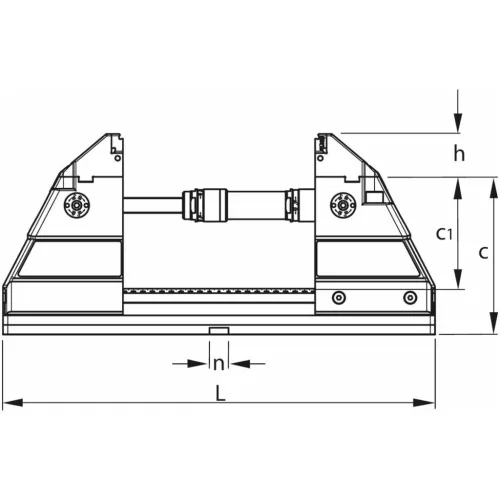

Hossz L	454 mm
Alaptest magassága c	195,5 mm
c1	147,5 mm

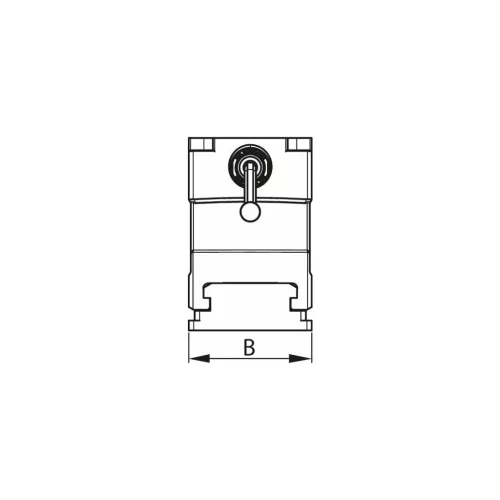

Szélesség B	125 mm
Horonyszélesség n H7	20 mm
Magasság h	45 mm
Max. szorítóerő	40 kN
Maximális nyomaték	90 Nm
Súly	41 kg
Kulcsnyílás méret	5 mm; 10 mm
Nagy orsó hosszabbító	100
Színkódok a megfelelő tartozékokhoz	Xpent1-2
Termék fajtája	Gépsatu

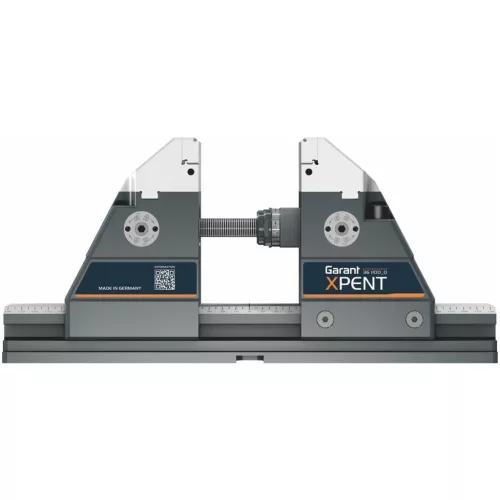

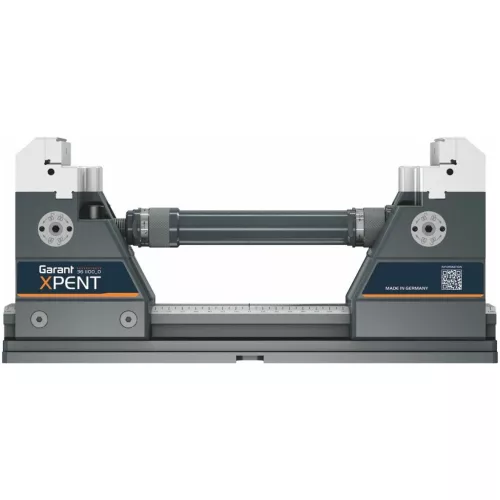

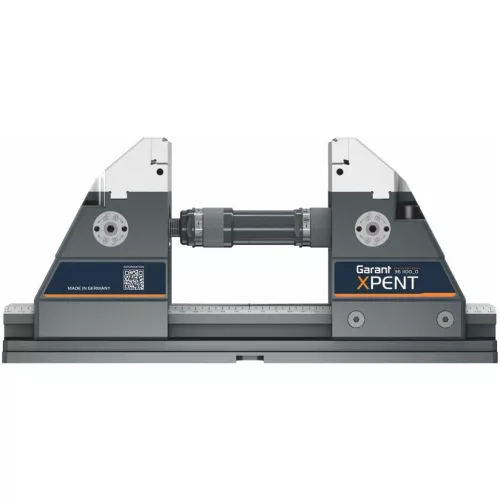

Garant 5 tengelyes gépsatu Xpent 2
