Garant Állandó mágnes, keresztirányú pólusosztás 280 mm

Csomagajánlatok

Részletek

Kivitel:

• Alu ház, rászereléshez vagy beépítéshez.
• 3 oldalon ütközőléc.
• 2 kapcsolási pont.
• Mart markolat.
• 4 ZeroClamp furat, raszterméret 200.
• 3 mm sárgaréz / 12 mm acél lamellák.

2 kapcsolható terület két mágneses mezőhöz;
Nagyméretű munkadarabok esetén, melyeket a teljes mágneses mezővel be kell fogni, mindkét befogófelületet be kell kapcsolni.

Előny:

Lehetséges két munkadarab befogása egy lapon, és részleges lefedés is (a 2 kapcsolható területnek köszönhetően).

Felhasználás:

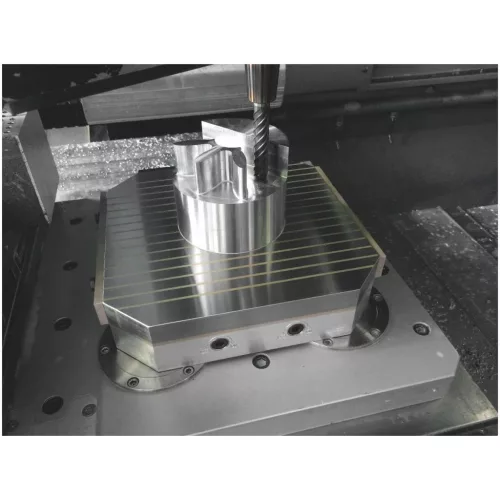

Közepesen nagy és nagyméretű munkadarabok befogásához csiszolásnál, marásnál és erodálásnál.

Tartalom:

Hatszögkulcs.

Figyelem:

Hozzávaló GARANT ZeroClamp befogó csapok 360025 18M16 ill. 18M16/138.
A lap rögzítése ZeroClamp befogócsapokkal vagy szorítókörmök segítségével történik a bemart befogó hornyokkal, közvetlenül a gépasztalon.

Warning:

Rendeltetésszerű használat

• A lehető magas ferromágneses ötvözetű közepes és nagy munkadarabok befogásához csiszolásnál, marásnál és szikraforgácsolásnál.
• Alkalmas 5 oldalas megmunkáláshoz lamellatömbbel kombinálva.
• Legalább 5 mm vastagságú és legalább 25 mm x 25 mm méretű munkadarabokhoz.
• Csak akkor kapcsolja be a mágnest, ha a munkadarab pozícionálva van rajta.
• A póluslapnak tisztának és síknak kell lennie.
• Rögzítőcsapok vagy alakítások létrehozásához ne készítsen átmenő furatokat.
• Ipari használatra.
• Csak szakszerű felszerelés és a gép teljesen működőképes biztonsági- és védelmi eszközei esetén használja.
• Csak műszakilag kifogástalan és üzembiztos állapotban használja.

Rendeltetésellenes használat

• Ne fogjon be egyenetlen, érdes felületű, szennyezett vagy sorjás munkadarabokat.
• Ne fogjon be nagy kinyúlású vagy magas munkadarabokat (a maximális magasság a munkadarab szélességének felel meg).
• A munkadarabokat lehetőleg ne a mágnesesen gyengébb területeken fogja be.
• Ne használja csökkentett tartóerővel.
• Ne használja robbanásveszélyes területeken.

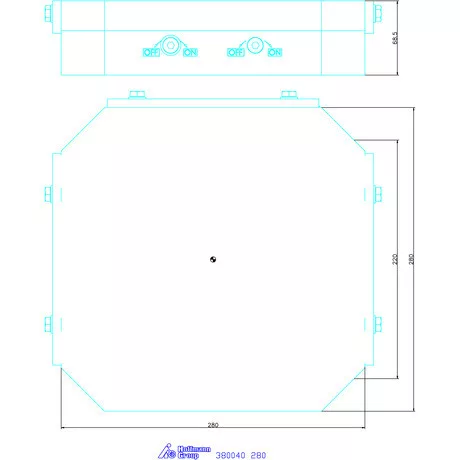

Paraméterek:

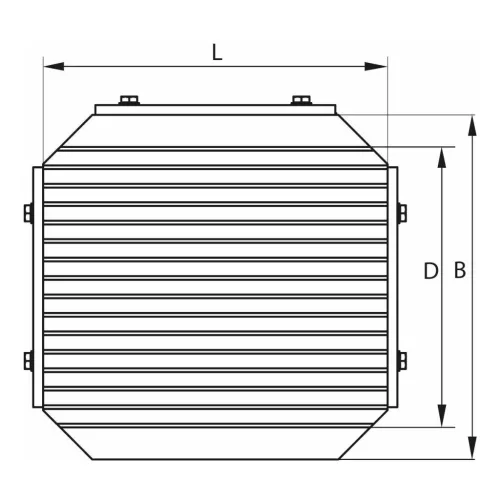

Póluslap hossza	280 mm
Szélesség B	280 mm

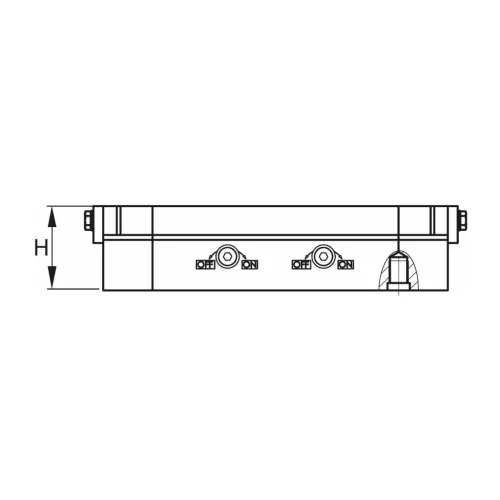

Magasság H	68,5 mm
Méret D	220 mm
Mágneses mező magassága	6 mm
Póluslap kopóréteg vastagság	6 mm
Súly	29 kg
Névleges tapadóerő	130 N/cm2
Termék fajtája	Mágnesasztal

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Címke:

380040 280, Állandó mágnes, keresztirányú pólusosztás 280 mm

Custom label:

Garant Állandó mágnes, keresztirányú pólusosztás 280 mm

Tömeg:

29,8 kg/db

Kérdés, kérés a termékkel kapcsolatban
