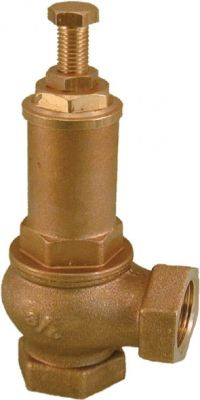

560 / 560TG / 560PTFE sárgaréz szög kivitelű nyomáshatároló szelep – csőre köthető (konvogált) kifúvató csonkkal vizes rendszerekhez

A 560–560TG–560PTFE sorozat szög (a squadra) kivitelű, F/F menetes sárgaréz nyomáshatároló szelepei olyan víztechnikai és gépészeti alkalmazásokhoz készültek, ahol a rendszer védelme érdekében a túlnyomást szabályozott módon szükséges levezetni. A kialakítás egyik legnagyobb előnye a csőre köthető, konvogált kifúvatás, amely lehetővé teszi, hogy a kioldáskor távozó közeg irányítottan, biztonságosan kerüljön elvezetésre.

Fő előnyök, amelyekre építhet a rendszerüzemeltetés

• Állítható beállítás: a nyitónyomás a megadott tartományon belül szabályozható (a dokumentáció szerint 0–10/16 bar).
• Konvogált (csőre vezethető) kifúvatás: a kieresztés elvezethető, így rendezettebb és biztonságosabb gépészeti tér alakítható ki.
• Széles hőmérsékleti kompatibilitás az ülékanyag szerint: fém, gumi vagy PTFE tömítőelemhez választva.
• Szabványos menetek: UNI EN ISO 228-1 szerinti csatlakozás.
• Megbízható szerkezeti méretezés: a nyomástartó falvastagság BS 5154 szerint, a szerkezeti ellenőrzés EN 12516-3 szerinti vizsgálatokkal alátámasztva.

Alkalmazási területek (SEO kulcsszavakkal)

A sárgaréz nyomáshatároló szelep ideális vízellátó rendszerekhez, épületgépészeti hálózatokhoz, hidraulikus rendszerekhez, valamint olyan üzemekben, ahol nem veszélyes folyadékok nyomásának korlátozása szükséges. A dokumentáció szerint a megengedett közegek: gázok, gőzök és nem veszélyes folyadékok.

Elérhető csőátmérők / csatlakozásméretek

A sorozat több csatlakozásméretben elérhető, így kis és nagyobb rendszerekhez is jól illeszthető. A méretek hüvelykes menettel (R”) szerepelnek a gyártói adatlapban.

Műszaki összefoglaló

Hőmérséklet-tartomány ülékanyag szerint

A sorozat többféle tömítő/ülék kialakítással érhető el. A választásnál mindig a közeg hőmérséklete és a rendszerüzem jellege az elsődleges szempont.

Szerelési irányelvek – a stabil működés feltételei

• Függőleges beépítés ajánlott, ellenkező esetben a működés romolhat.
• A kifúvató csonkot célszerű elvezető csőre kötni és biztonságos helyre vezetni.
• A menetes tömítéshez a közeggel kompatibilis tömítőanyagot használjon.
• A meghúzást csak az erre kialakított hatszög felületeken végezze; a beállító elemeket ne terhelje.
• A kifúvató csövezést külön tartóval szükséges tehermentesíteni, hogy a szelep testét ne terhelje.
• Az elvezetésnél javasolt enyhe lejtés és lefelé irányítás, hogy a közeg ne tudjon visszahatni a beállításra.

Karbantartási szemlélet

Évente legalább egyszer javasolt ellenőrizni, hogy a szelep nem volt megbontva, nem mutat szerkezeti sérülést, megfelelően van beépítve, és a kifúvató/ürítő út szabadon átjárható, így kioldáskor a közeg akadálytalanul távozhat.

Fontos megkülönböztetés: a dokumentáció szerint a 560 sorozat konvogált kifúvatású nyomáshatároló szelep, és nem biztonsági szelep; a kiválasztást mindig a konkrét rendszerfunkcióhoz igazítsa.
