Tulajdonságok

Nagy hatékonyságú EC ventilátorok, hátrafelé ívelt, külső rotorral. Integrált plug-and-play vezérlés.

Teljes méretű automatikus áthidaló. Eco Design '18 szabványnak megfelelő.

Forgatható ellenőrző ajtók.

Opcionális kültéri telepítés kültéri szerelőkészlettel. Webes interfész, Modbus, kimenetek további közvetlen elpárologtatókhoz vagy vízhűtéshez/fűtéshez.

Teljes tartozékkészlet: hangtompító, economiser, VAV, CAV stb.

Időzítőn és érzékelőkön keresztül történő működtetés:

Nedvesség
CO2
Hőmérséklet
Állandó nyomás
Időzítő
Napi/heti ütemterv

Lakhatás

Duplafalú
Keret nélküli
Hő- és hangszigetelés 40 mm-es ásványgyapottal (90 kg/m3 )
Külső réteg: Aluzinc
Belső réteg: Aluzinc
EN 1886 osztály: D1, T3, TB4

Hőcserélő

Polisztirolból készült, nagy hatékonyságú lemezes hőcserélő. Rozsdamentes acél csepegtető tálca a befúvó és elszívó oldalon.
Bypass és fékszárnyak
A Belimo automatikus, 100 %-os hőcserélő bypass csappantyúja működtetővel aktív fagyvédelmet, valamint passzív hűtést és fűtést biztosít. Beépített automatikus külső csappantyúk Belimo működtetővel.

Szűrők

Panel/zsebes szűrő: Szűrőosztály ISO ePM1 ≥ 50% - F7

Műszaki adatok

Névleges áramlási sebesség, m³/h		800	1200	1500	2500
EK-rajongók	Fázis/feszültség, 50/60 Hz/VAC	1~200-240
	Teljesítményfogyasztás /áramfogyasztás, kW/A	0,35 / 1,5	0,6 / 2,7	2×0,53/4,8	2×0,75/6,8
	Ventilátor fordulatszám, min^-1	2400	2450	3000	3000
	Megengedett környezeti hőmérséklet, °C	-35 és +50 között
	A motor védelmi osztálya	IP54
	Szigetelési osztály	B
Visszatérő levegő/szállítólégszűrő		ePM1 ≥ 50% (ISO 16890) \| F7 (EN 779)
Tömeg (nettó, csomagolás nélkül), kg		260	260	307	307
A ház védelmi osztálya		IP34
Hangteljesítményszint 3 m távolságban, dBA		38	39	28	30
Folyadék hőmérséklete, °C		-25 és +40 között

Névleges áramlási sebesség, m³/h		3500	5000	6000
EK-rajongók	Fázis/feszültség, 50/60 Hz/VAC	3~380/480
	Teljesítményfogyasztás /áramfogyasztás, kW/A	2×1,15/3,6	2×1,32/4,25	2×2,6/8,5
	Ventilátor fordulatszám, min^-1	2400	1350	1700
	Megengedett környezeti hőmérséklet, °C	-35 és +50 között
	A motor védelmi osztálya	IP54
	Szigetelési osztály	B
Visszatérő levegő/szállítólégszűrő		ePM1 ≥ 50% (ISO 16890) \| F7 (EN 779)
Tömeg (nettó, csomagolás nélkül), kg		515	715	715
A ház védelmi osztálya		IP34
Hangteljesítményszint 3 m távolságban, dBA		34	32	34
Folyadék hőmérséklete, °C		-25 és +40 között

Külső méretek, mm

L		W	H	H1	S1
CFV 800	1400	800	1250	Ø 315	-
CFV 1200	1400	800	1250	Ø 315	-
CFV 1500	1950	750	1550	300	600
CFV 2500	1950	750	1550	300	600
CFV 3500	2200	890	1800	300	600
CFV 5000	2330	1390	1800	400	1000
CFV 6000	2330	1390	1800	400	1000

Csatlakozók és adapterek

Rugalmas csatlakozás		Méret, mm Flap	Adapter
CFV 800/CFV 1200	Ø 315	Ø 315	Ø 315/500x250
CFV 1500/CFV 2500	600×300	600×300	600×300/600×350
CFV 3500	600×300	600×300	600×300/600×350
CFV 5000/CFV 6000	1000×400	1000×400	1000×400/1000×500

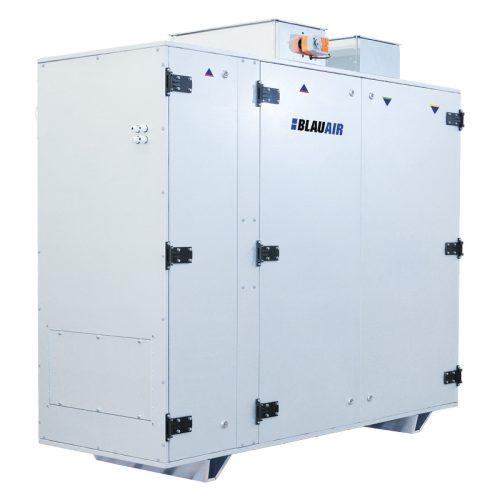

BlauAir BL 03 CFV 3500 légkezelő Intergrált elektromos fűtéssel S30 TH-Tune vezérléssel
