CIRCE4 M24 D160 ST Motoros, kör keresztmetszetű tűzcsappantyú, 24V, 120 perc
CIRCE4 M24 D160 ST Motoros, kör keresztmetszetű tűzcsappantyú, 24V, 120 perc
Bruttó ár 127 811 Ft/db
(Nettó ár 100 638 Ft/db)

CIRCE4 M24 D160 ST Motoros, kör keresztmetszetű tűzcsappantyú, 24V, 120 perc

CIRCE4 M24 D160 ST Motoros, kör keresztmetszetű tűzcsappantyú, 24V, 120 perc
Bruttó ár 127 811 Ft/db
(Nettó ár 100 638 Ft/db)
Várható kiszállítási idő, 4-6 hét Várható kiszállítási idő:
4-6 hét
Márka, SIG Márka:
SIG
Kedvezmény rendszer, A termékhez pont és kupon kedvezmény is igénybe vehető Kedvezmény rendszer:
A termékhez pont és kupon kedvezmény is igénybe vehető
Gyártói Cikkszám, CCF CIRCE4 M24-S-ST D160 Gyártói Cikkszám:
CCF CIRCE4 M24-S-ST D160
Csatlakozó méret (mm), 160 Csatlakozó méret (mm):
160
Mennyiségi kedvezmény:
3  db
3
123 976 Ft/db
10  db
5
121 420 Ft/db
Típus Típus:
Kézi
Motoros
Típus 2 Típus 2 :
230V
24V
24V - ST
Típus 3 Típus 3:
100
125
160
200
250
315
355
400
450
500
560
630
710
800
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 6 391 Ft

Csőcsatlakozás(mm):160
Tűzállóság(perc): 120

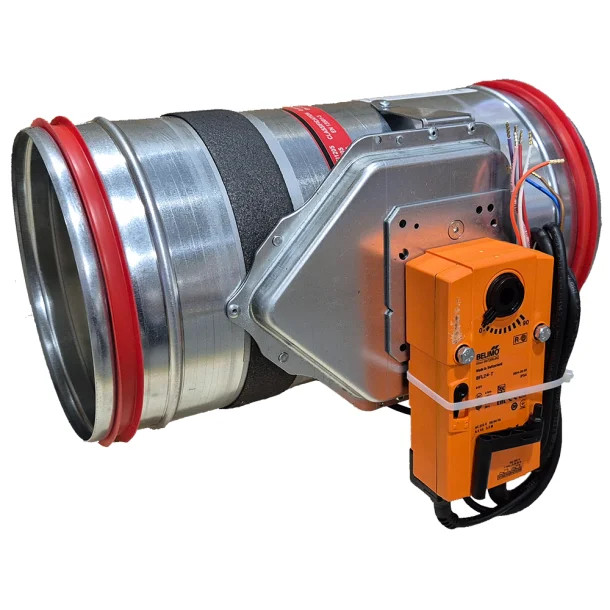

A kép csak illusztráció!


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Csomagajánlatok
Részletek

CIRCE4 M24 • Motoros, kör keresztmetszetű tűzcsappantyú, 24V, 120 perc



Kör alakú tűzvédelmi csappantyú, akár 120 perces tűzállósággal, kis átmérőben is (100 mm-től) elérhető, az EN13501-3 szerint tanúsítva. Abban az esetben ha levegő hőmérséklete 72°C fölé ér az olvadóbiztosíték szétold és a csappantyú lezárja tűz útját. A csappantyú lezárása után egy hőre táguló, tűzálló anyag un. "palusol" habosodik fel, mely teljes mértékben légtömör és tűzálló tömítést hozz létre, megakadályozva a füst és a tűz tovább terjedését. A ház horganyzott acélból készül. A minimális nyomásveszteség garantált a vékony csappantyú lapnak, a csappantyú lappal egy vonalban lévő olvadó biztosítéknak és a házon kívül elhelyezett erőátvitelnek köszönhetően. A CIRCE4 M24 típusú 24V-os motoros tűzcsappantyúk állásjelzővel és végálláskapcsolóval felszereltek.

Kivitel

  • Horganyzott acéllemez ház
  • BELIMO BF(L/N)T24 24V-os mozgatómotor, termoelektromos biztosítékkal
  • Csappantyú lap acélból, speciális szigetelőanyaggal borítva
  • Csappantyú tengely és tolórúd horganyzott acélból, csapágyak sárgarézből
  • Poliuretánból és elasztomerből készült légoldali tömítés
  • A zárt állású lapát légszivárgása 2. osztályú az EN 1751 szabvány szerint.
  • A burkolat légszivárgása C osztályú az EN 1751 szabvány szerint
  • 72°C-osolvadó biztosítékkal
  • A tűzvédelmi csappantyú felszerelhető meleglevegős szellőztető rendszerek esetén 95°C-os kioldási biztosítékkal.
  • A tűzvédelmi csappantyú burkolata horganyzott acélból készül, de igény szerint készülhet:
    • Horganyzott acélból és porszórt bevonattal
    • Rozsdamentes acélból
    • Rozsdamentes acél és porszórt bevonat
    • Tűzvédelmi csappantyú robbanásveszélyes területekhez (ATEX kivitel)
  • 500Pa nyomáson tesztelve

Beépítés

  • Kör keresztmetszetű légcsatornába, két cső/idom közé
  • Vízszintes vagy függőleges helyzetben lévő lapáttengellyel is beépíthető
  • Beton falba, födémbe vagy könnyűszerkezetes falba
  • A beépítésnek meg kell felelnie a tanúsítás során elvégzett vizsgálatoknak
  • Kerülni kell, hogy a mozgó lapátok a csatlakoztatott légcsatornák/idomok által akadályozva legyenek
  • A légzárási osztály abban az esetben marad meg, ha a csappantyú beépítése a műszaki kézikönyvnek megfelelően történik
  • Üzemi hőmérséklet: -20°C és +50°C között
  • Kizárólag beltéri telepítésre



M24-S= BELIMO BF(L/N)T24 24V-os mozgatómotorral

ST = Elektromos kommunikációs és tápegység egy motoros tűzvédelmi csappantyúhoz





∅D [mm] A [mm] C [mm] D [mm] E [mm] F [mm] X [mm] K [mm] Tömeg [kg]
CIRCE4 M-24-S(-ST) D100 100 25 200 90 120 42 - 120 4,5
CIRCE4 M-24-S(-ST) D125 125 25 200 90 120 42 - 128 4,9
CIRCE4 M-24-S(-ST) D160 160 25 200 90 120 42 - 140 5,4
CIRCE4 M-24-S(-ST) D200 200 25 200 90 120 42 - 155 6,1
CIRCE4 M-24-S(-ST) D250 250 25 200 90 120 42 - 176 7
CIRCE4 M-24-S(-ST) D315 315 25 200 90 120 42 47,5 204 8,4
CIRCE4 M-24-S(-ST) D355 355 25 225 100 120 42 67,5 221 11,7
CIRCE4 M-24-S(-ST) D400 400 25 225 100 120 42 90 242 13,3
CIRCE4 M-24-S(-ST) D450 450 25 225 100 120 42 115 265 15,2
CIRCE4 M-24-S(-ST) D500 500 25 225 100 120 42 140 289 17,3
CIRCE4 M-24-S(-ST) D560 560 25 225 100 120 42 170 317 20,2
CIRCE4 M-24-S(-ST) D630 630 25 225 100 120 42 205 351 23,4
CIRCE4 M-24-S(-ST) D710 710 50 250 100 120 42 245 389 29,1
CIRCE4 M-24-S(-ST) D800 800 50 250 100 120 42 290 433 35,1




„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Címke:
CCF CIRCE4 M24-S-ST D160, SIG CCF CIRCE4 M24-S-ST D160, Tűzcsappantyú, tűzvédelmi visszacsapószelep, tűz és tűzvédelmi csappantyú, motoros tűzcsappantyú
Custom label:
CIRCE4 M24 D160 ST Motoros, kör keresztmetszetű tűzcsappantyú, 24V, 120 perc
Tömeg:
5,4 kg/db
