Garant ER szorítópatronos befogó Forma AD 25

Csomagajánlatok

Részletek

Kivitel:

Köszörült külső és belső kúp. Minden szár keményen felszabályozva (nyugodt járás). RFID / Balluff-Chip furattal.

• Kiváló minőségű precíziós felfogó anya.
• Felfogó anya finoman kiegyensúlyozva (G2,5/25000 min^-1).
• Optimális kopási jellemzők, ill. nyomaték átvitel a bevonatos precíziós felfogó anyának köszönhetően.

Előny:

A kúp és a sík felfekvő felület közötti kettős érintkezés stabilabb és pontos befogási helyzetet teremt:

• Jobb felületminőség
• Hosszabb szerszám élettartam
• Állandó pozíció az orsóban (magas fordulatszámok esetén is)
• Jobb körfutási pontosság

A BT kettős felfekvő felületű befogó egy standard BT géporsóba is behelyezhető – és fordítva is. A kettős felfekvő felületű befogó előnyei azonban csak kettős felfekvő felületű befogó és orsó esetén jelentkeznek.

Felhasználás:

Hengeres szárú szerszámok szorítópatronban történő befogására a DIN 6499 A és B alak szerint.

Tartalom:

ER felfogó anya.

Opcionális tartozék:

308881 − 309434 ER szorítópatron, 309680– 309720 sz. ill. 613300 sz. ER szorítókulcs, 309610 sz. ER felfogó anya.
Kúpvonócsap (AB) 308760 − 308806 sz., AB szorítókulcs 308820 – 308835 sz.

Figyelem:

Hozzávaló felfogó anyákat lásd a 309580 ill. 309610 sz. alatt.

Paraméterek:
ER szorítópatronhoz	25
Befogási ⌀ D1	1-16 mm
Befogó	BT 50 rövid
Befogó szabvány	JIS B6339; JIS B6339
Alak	AD
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
Körfutási pontosság	≤ 3 µm
Forgácsolási stratégia	HSC
Befogási tartomány	1 mm - 16 mm

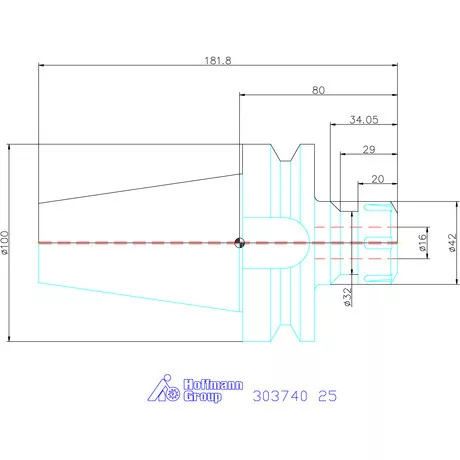

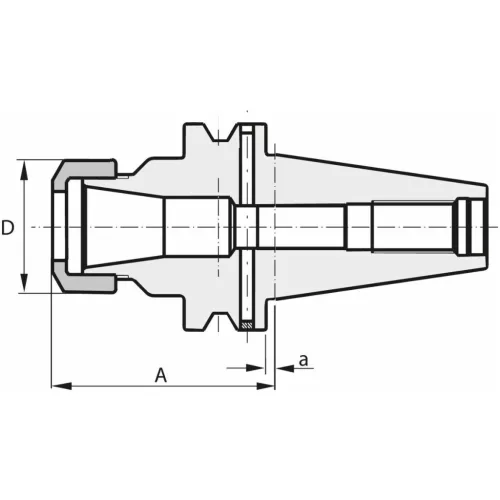

A-méret kinyúlási hossz	80 mm
a	1,5 mm
Külső ⌀ D	42 mm
Tartalék ER felfogó anya 309580 sz.	25
ER szorítókulcs 309680 sz.	25
Kivitel	BT-DC
Balluffchip furat	igen
Termék fajtája	Szorítópatronos befogó

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

303740 25

Címke:

303740 25, ER szorítópatronos befogó Forma AD 25

Tömeg:

4,063 kg/db
