Kivitel:

Maximális körfutási és pofacsere pontosság.
Hosszú élettartam maximális pontosság mellett.
Moduláris védőperselyes rendszer.
Nagyon rövid szerelési idők.
Tokmánytest betétedzett max. ⌀ 315 mm-ig.
Nagyméretű átmenő furat (E méret!).
Biztonsági csap a maximális kezelési biztonság érdekében.
Az alappofák kompatibilisek az „F“ rendszerű és „Duro“ rendszerű tokmányokkal.
Kis- és nagyméretű munkadarabok rugalmas befogása.
A legkisebb belső ⌀ is nagy pontossággal fogható be.

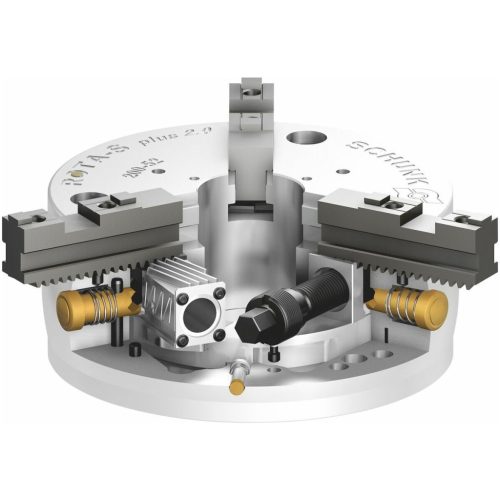

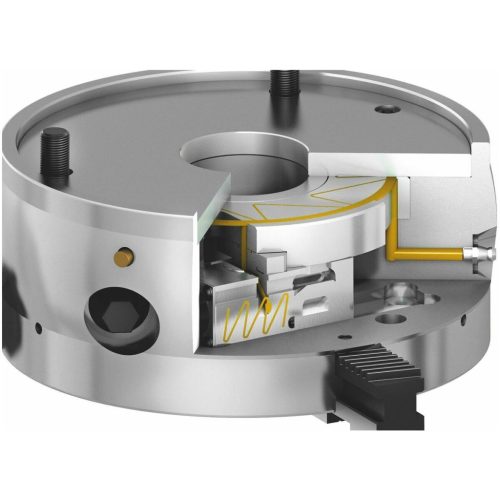

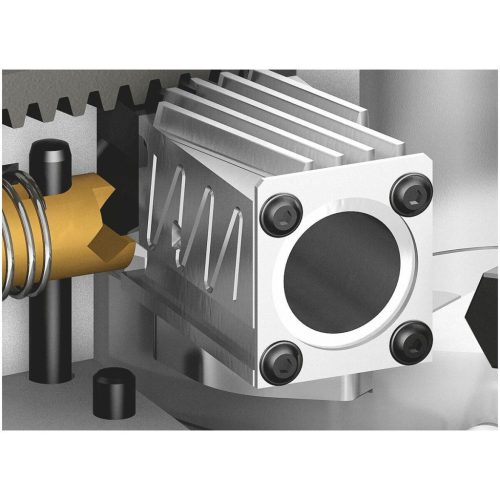

Kivitel - kép:

Edzett, rendkívül merev és polírozott tokmánytest.
Alappofa ferde fogazással.
Speciális forma szóróperemmel.
Nyomógomb pofacseréhez.
Pofabiztosítás (3-szoros − a 400 méret kivételével).
Rögzítő csap az alappofa előpozícionálásához.
Működtetés hatszög csatlakozással.

Felhasználás:

Hengeres központosító befogóval rendelkező gépekhez vagy karimás befogáshoz. Rögzítés csavarral elölről. A nyers karimákat először mindig a géphez, majd ezt követően az esztergatokmányhoz kell illeszteni.

Szabvány:

DIN 702-4.

Alapanyag:

Teljes mértékben acélból készült, így magas fordulatszámokhoz alkalmas (lásd a táblázatot).

Tartalom:

Biztonsági szorítókulcs és 1 készlet rögzítőcsavar.
1 készlet alap- és kemény rátétpofa.

Opcionális tartozék:

Tartalék és kiegészítő pofákat lásd 313200 − 313350 sz.

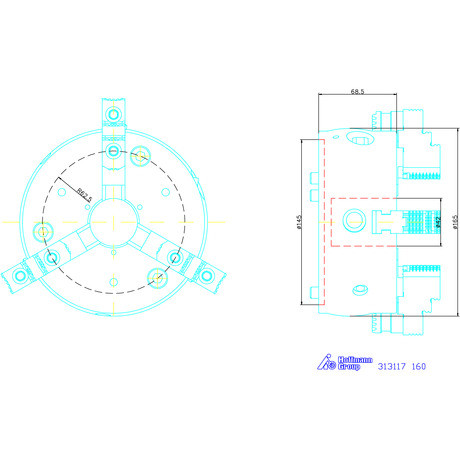

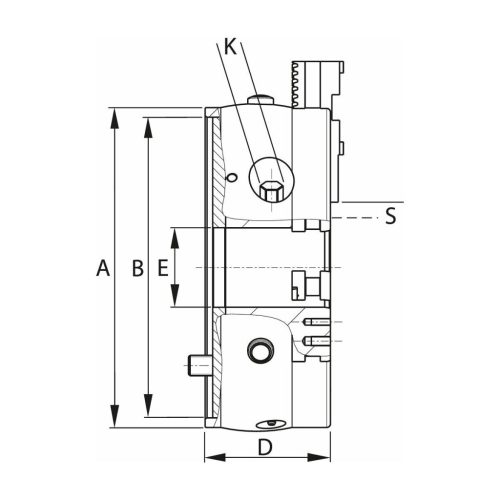

Paraméterek:
Sorozat	ROTA-S plus
Szabvány	DIN 702-4
Típus	160
Befogási tartomány külső kemény rátétpofákkal	5 mm - 170 mm
Befogási tartomány belső kemény rátétpofákkal	65 mm - 186 mm
Szorítási út pofánként S	6,5 mm
Külső ⌀ A	165 mm
Áteresztés E	42 mm
Tokmánymagasság D	68,5 mm
Központosító ⌀ B	145 mm
Belső hatszögkulcs K	12 mm
Súly	7,9 kg
Maximális fordulatszám	5 400 min-1
Színkódok a tartozékokhoz	Schunk ékrudas esztergatokmányok és pofák
Termék fajtája	Ékrudas tokmány

Schunk Ékrudas esztergatokmány ROTA-S-plus 2.0 alaptesttel és kemény felsőpofákkal 160
