Kivitel:

Kijelző: Nagyméretű, kontrasztos megvilágítású, széles szögben látható 2,8 colos TFT kijelző dupla skálával. Elem- és memória visszajelzéssel. A forgatónyomaték és a szögelfordulás egyidejűleg látható.
Kijelzés: Peak (csúcsérték) és Track (követő).
Üzemmódok: Nyomaték megjelenítés; nyomaték kioldás; szögelfordulás kioldás; nyomaték kioldás szögelfordulás felügyelettel; szögelfordulás kioldás nyomaték felügyelettel. Akár 100 külön csavarozási feladat programozható. Az ismétlődő csavarozási feladatok folyamattervé foglalhatóak össze (akár 10 folyamatterv akár 10 csavarozási esettel). A csavarozási feladatok és a folyamattervek közvetlenül beprogramozhatóak a kulcson.
Tárhely: 1000 mért érték időbélyeggel (dátummal és időponttal).
Adatkimenet: USB-C csatlakozón keresztül lehetséges. Az adatok .csv fájlba exportálhatóak.
Jelszóvédelem: lehetséges védelem a menübe történő illetéktelen belépés ellen (Master jelszó) és a csavarozási feladatok és folyamattervek megóvásához. Ezen felül beállítható, hogy egy csavar nem helyes meghúzása esetén a további munkavégzés csak a jelszó megadását követően legyen lehetséges.
A figyelmeztető jelzések érezhetőek (vibráció), láthatóak (kijelző színváltás, minden oldalról jól látható 360°-os LED gyűrű „jelzőlámpa funkcióval”) és hallhatóak (berregő, sípoló hang). Az előzetes figyelmeztetési pont egyedileg beállítható. Az érezhető- és hangjelzések tetszőlegesen kikapcsolhatóak.
Egyszerű alapméret megadás: Módosított alapméretű feltűzhető szerszámokhoz csak az új értéket kell megadni. A képletekkel történő körülményes átszámítás nem szükséges.
IP40 védettségi osztály
A nyomaték-/szögelfordulás kulcs 2K markolata különösen ergonomikus és nagy erőátvitelt biztosít.
Olajnak, zsírnak, üzemanyagoknak, fékfolyadéknak és Skydrol-nak ellenáll.
Nyelvek: német, angol, spanyol, olasz, francia.
Gyári beállítás: Lehetséges a gyári beállításra történő visszaállítás.
A szoftver verzió megjelenítése a sorozatszámmal, terhelés számlálóval és a kalibrálás dátumával.
Kalibrálás emlékeztető: adott terhelési darabszámot követően.
Mértékegység: Nm, lbfft, lbt·in.

Szabvány:

DIN EN ISO 6789 szerint bevizsgált.

Pontosság:

Forgatónyomaték: Az óramutató járásával megegyező irányban ± 2 %, ellentétes irányban ± 3 %.
Szögelfordulás: ±1° a 100°-os méréstartományig, ±1% a 100°-os méréstartománytól.

Alkalmazás:

Magyarázat a rajzhoz és a képlethez:

L₁ = kar hossza rátűző szerszám nélkül
l₂ = beállított alapméret a nyomatékkulcsnál
L₃ = kar hossza, a gyári kalibrálási alapmérettel
L₄ = a rátűző szerszám alapmérete
L = a szerszám teljes hossza
T₁ = beállítandó forgatónyomaték
T₂ = előírt nyomaték

Tartalom:

USB-C adatkábel, feltűzhető racsni (irányváltós) kioldóval, 1 kereskedelmi forgalomban kapható Li-Ion akku, 18650 típus, 3,6V / 3400 mAh (közvetlenül a szerszámnál USB-C csatlakozóval feltölthető). Stabil, műanyag kofferrel.

Figyelem:

Hozzávaló kiegészítő akkumulátorok a 081574 sz. 3500 méret alatt kaphatóak. 4 akkuhoz való töltőkészülék opcionálisan kapható: 081590 sz. 4ULTRA méret.

Paraméterek:
Maximális nyomaték	340 Nm
Meghúzási irány	Jobbos és balos meghúzás
Nyomaték mérési pontossága	±3 %; ±3 %
Szögelfordulás mérési pontosság	± 1 %
Szögelfordulás mérési pontosság	± 1 fok
Cserélhető szerszám	Feltűzhető szerszám
Interfész	USB csatlakozó
Mérési jegyzőkönyv	Gyártói vizsgálati jegyzőkönyv
Teljes hossz L	650 mm
Nyomatéktartomány	68 Nm - 340 Nm
Nyomatéktartomány	50,2 lbfft - 250,8 lbfft
Nyomatéktartomány	602 lbfin - 3 009 lbfin
Felbontás	0,1 Nm
Szögfelbontás	0,1 fok
Súly	1 625 g
Beállított alapméret a nyomatékkulcsnál [l2]	34 mm
Csatlakozó négyszög	1/2 coll
Feltűzhető szerszám befogó	14×18 mm
Kijelzés	digitális
Kioldás jelzése	tapintásos; akusztikus; tapintásos
Kioldási elv	Vibromotor
Energiaellátás	Akkus
Elem típusa	18650
A tartalmazott akkumulátorok száma	1
Akkumulátor típus	Lítium-ion
Akkumulátor kapacitás	3,4 Ah
Névleges feszültség	3,6 V
Csatlakozó forma	feltűzhető szerszámokhoz (négyszög befogó)
Méréstechnika	Elektronikus
Jegyzőkönyvezhető adatok	igen
Kijelző átló	2,8 coll
A kioldási érték beállítása	digitális, állítható
Visszajelzés	megjelenítő
Átkapcsolható leolvasás	Nm; lbfft; lbfin
Mérési eljárás	Forgatónyomaték; Forgásszög
A kioldási értékállíthatósága	állítható
Szabvány	DIN EN ISO 6789
Kar hossza feltűzhető szerszám nélkül [l1]	542 mm
Kar hossza gyári kalibrálási bizonyítvánnyal [l3]	576 mm
Termék fajtája	Nyomatékkulcs

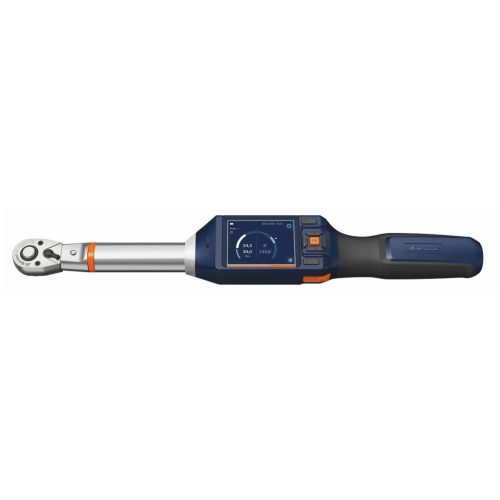

Garant Elektronikus nyomaték- / szögelfordulás kulcs 340 N·m
