Kivitel:

Robusztus, kompakt ház.
Egyszerű és rugalmas kezelés a menürendszer segítségével nagy, jól leolvasható kijelzővel.
Az ismétlődő csavarozások egy menüvezérelt folyamattervben foglalhatóak össze.
Különösen széles méréstartomány (a névleges érték 5% − 100%-a).
Előre beállítható nyomatékértéknél optikai, vibrációs és akusztikus jelzést ad.
Olajnak, zsírnak, üzemanyagoknak, fékfolyadéknak és szkirodolnak ellenáll.
Számítógéppel programozható.
Könnyen karbantartható az egyszerű beállítással.
Integrált automatikus kalibrálás bizonyos terhelési szám és időintervallum után.
Véletlenszerű elállítódás és idegenek hozzáférése elleni védelem jelszó segítségével.
2 elemmel (1,5 V Mignon / AA / LR6).
A forgatónyomaték és a szögelfordulás egyidejűleg látható.
Kényelmes szögelfordulás mérés referenciakar nélkül.
Egyszerű alapméret megadás: módosított alapméretű feltűzhető szerszámokhoz csak az új értéket kell megadni. A képletekkel történő körülményes átszámítás nem szükséges.
QuickRelease: rátűző szerszámok biztos megfogása és gyors cseréje.
Szögelfordulás mérés referenciakar nélkül.
Egyszerűen kezelhető: minden funkció kiválasztható a nyíl gombokkal. Áttekinthető és egyszerűen kezelhető.
Automatikus kalibrálás: bizonyos terhelési szám és időintervallum után.
Figyelmeztető jelzések: a figyelmeztető jelzés lehet választhatóan akusztikus (berregő), érzékelhető (rezgő markolat) vagy látható (LED és kijelző), ill. ezeket kombinációja. Az előzetes figyelmeztetés időpontja egyénileg adható meg.
Tetszőleges erőkifejtés: a mérés mindig pontos marad, függetlenül attól, hogy a nyomatékkulcsot hol fogja meg.
Adatkimenet: az USB csatlakozó lehetővé teszi a tárolt adatok kiolvasását és kiértékelését a számítógépen.

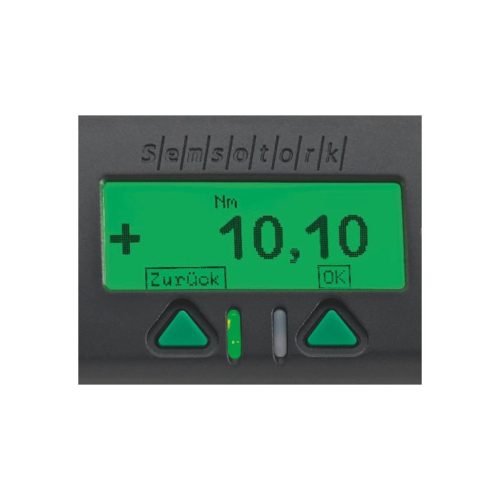

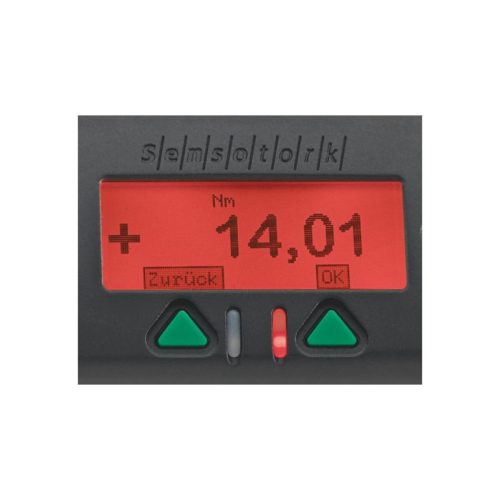

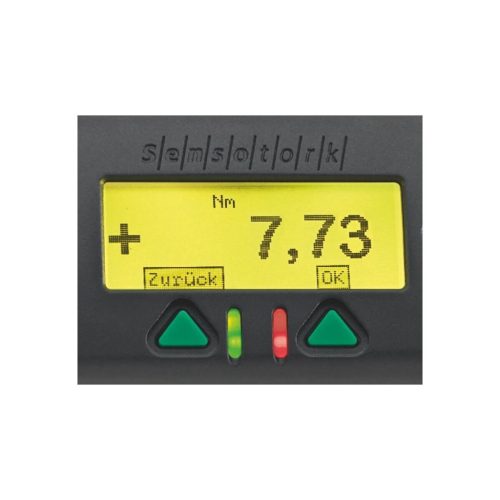

A kijelző háttérvilágítású a jobb leolvashatóság és a csavarozási folyamat értékelése érdekében (jelzőlámpa elv).

A nyomaték-/szögelfordulás kulcs egyszerű és rugalmas kezelést biztosít a menürendszer segítségével nagy, jól leolvasható kijelzővel. Az ismétlődő csavarozások egy menüvezérelt folyamattervben foglalhatóak össze. Az optikai, vibrációs és akusztikus jelzések előjelzési időpontja beállítható. Olajnak, zsírnak, üzemanyagoknak, fékfolyadéknak és Skydrol-nak ellenáll. A kulcs egyszerű beállítással könnyen karbantartható, PC-n keresztül programozható és széles mérési tartományt kínál. A jelszó megadásával biztosított a véletlen átállítás és a külső hozzáférés elleni védelem. A forgatónyomaték és a szögelfordulás egyidejűleg látható. A szögelfordulás mérés kényelmesen, referencia kar nélkül lehetséges.
Mértékegységek: Nm, lbfft, lbfin.

Szabvány:

DIN EN ISO 6789 szerint bevizsgált.

Alkalmazás:

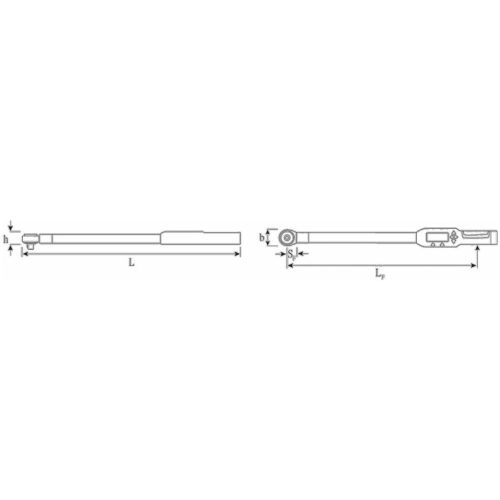

Magyarázat a rajzhoz és a képlethez:

L₁ = kar hossza rátűző szerszám nélkül
l₂ = beállított alapméret a nyomatékkulcsnál
L₃ = kar hossza, a gyári kalibrálási alapmérettel
L₄ = a rátűző szerszám alapmérete
L = a szerszám teljes hossza
T₁ = beállítandó forgatónyomaték
T₂ = előírt nyomaték

Tartalom:

Stabil műanyag dobozban (400 méret stabil acéllemez dobozban) és 2 elemmel (1,5V Mignon / AA / LR6).

Opcionális tartozék:

USB adapter, jack dugó kábel és SENSOMASTER 4 szoftver.

Figyelem:

A nyomaték garantált mérési pontossága csak a DIN EN ISO 6789 szerinti kalibrált nyomatéktartománytól biztosított.

Paraméterek:
Maximális nyomaték	400 Nm
Meghúzási irány	Jobbos és balos meghúzás
Nyomaték mérési pontossága	± 1 %
Szögelfordulás mérési pontosság	± 1 %
Cserélhető szerszám	Feltűzhető szerszám
Interfész	USB csatlakozó
Mérési jegyzőkönyv	Gyártói vizsgálati jegyzőkönyv
Sorozat	SENSOTORK® 713R
Teljes hossz L	838 mm
Nyomatéktartomány	20 Nm - 400 Nm
Nyomatéktartomány	15 lbfft - 296 lbfft
Nyomatéktartomány	180 lbfin - 3 600 lbfin
Felbontás	0,01 Nm
Súly	2 330 g
Beállított alapméret a nyomatékkulcsnál [l2]	25 mm
Csatlakozó négyszög	3/4 coll
Feltűzhető szerszám befogó	14×18 mm
Kijelzés	digitális
Kioldás jelzése	optikai; akusztikus; tapintásos
Kioldási elv	Vibromotor
Energiaellátás	Elemes
A tartalmazott elemek száma	2
Elem típusa	Mignon, AA
A mellékelt elemek / akkuk cikkszáma	081561 LR6
Csatlakozó forma	feltűzhető szerszámokhoz (négyszög befogó)
Csomagolás	stabil műanyag koffer
Méréstechnika	Elektronikus
Jegyzőkönyvezhető adatok	igen
A kioldási érték beállítása	digitális, állítható
Visszajelzés	megjelenítő
Átkapcsolható leolvasás	Nm; lbfin; lbfft
Mérési eljárás	Forgatónyomaték; Forgásszög
A kioldási értékállíthatósága	állítható
Szabvány	DIN EN ISO 6789
Kar hossza feltűzhető szerszám nélkül [l1]	750 mm
Kar hossza gyári kalibrálási bizonyítvánnyal [l3]	775 mm
Termék fajtája	Nyomatékkulcs

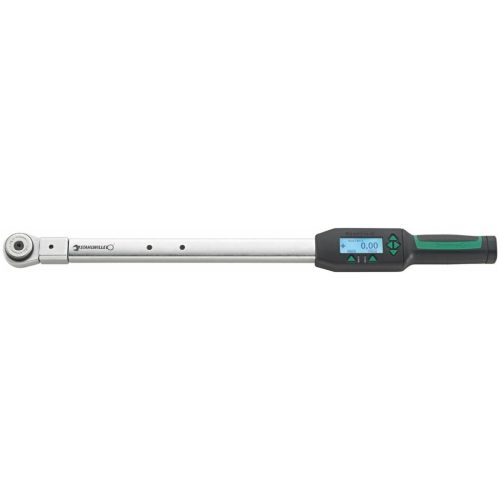

Stahlwille Elektronikus nyomaték- / szögelfordulás kulcs 400 N·m
