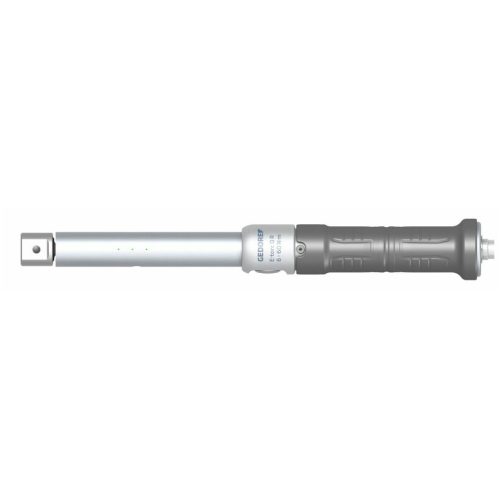

Name: Gedore Elektronikus nyomaték- /szögelfordulás-kulcs, külön kijelzővel és összekötő kábellel E-Torc QR 60 N·m
Brand: Gedore
Price: 4896505 HUF

Kivitel:

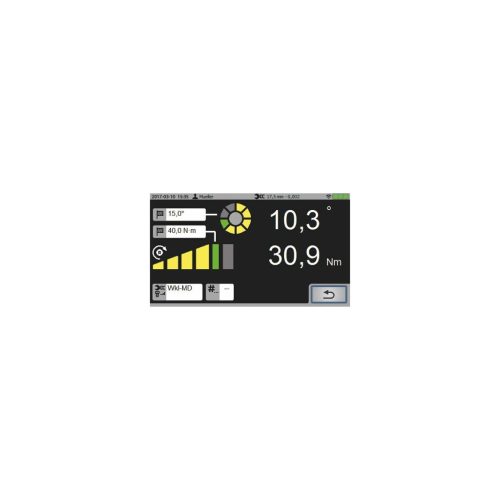

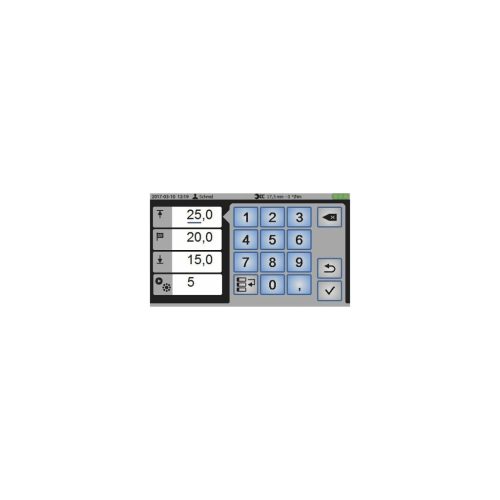

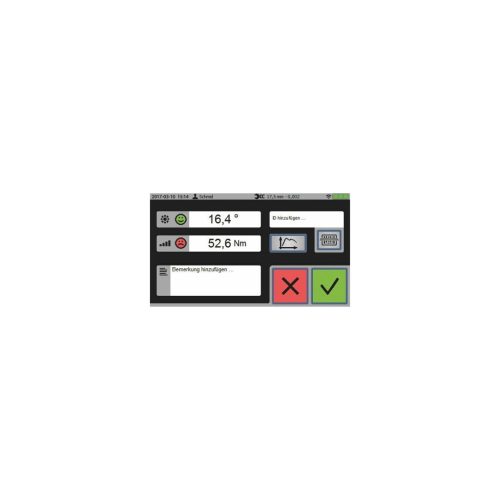

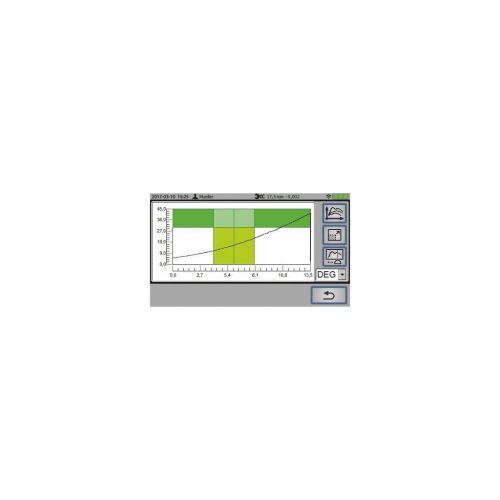

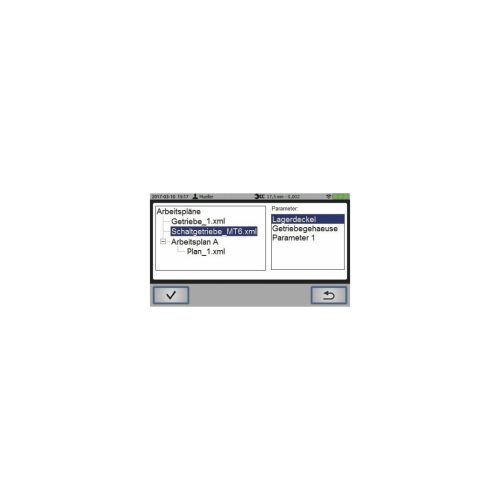

Az E-Torc Q / QR egy nagy teljesítményű elektronikus nyomaték / szögelfordulás mérőkulcs a legmodernebb szenzortechnikával és 4,3 colos TFT kijelzővel. Kezelés választhatóan érintés funkcióval vagy hardver gombokkal. A görbe megjelenítése és a kiértékelés közvetlenül a mérőeszközön lehetséges. Képállományos paraméter készetek lehetséges.

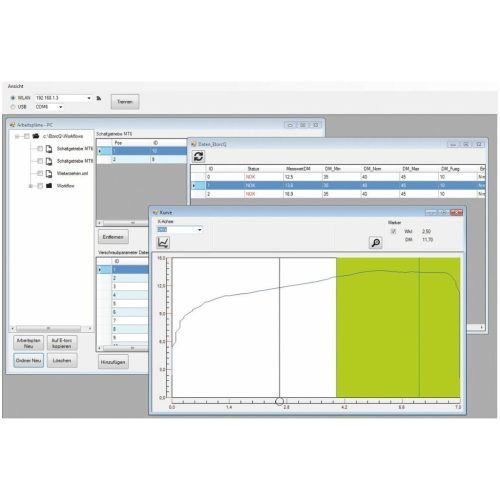

Az adatcsere Wi-Fi-n (2,4 és 5GHz) vagy mini USB csatlakozón keresztül történhet a nyomatékkulcs és a számítógép kezelőszoftvere között (Windows® 7-től).
A jelzés optikailag virtuális mozgó csíkkal, akusztikusan sípoló hanggal és érzékelhetően vibrációval történik. A terhelés számlálóba és a legutóbb elvégzett kalibrálások dátumába a menün keresztül lehet betekinteni.
Mértékegységek: Nm, lbfft.

Funkció:

Nyomaték ellenőrzés
Nyomaték / Szögelfordulás ellenőrzése
Folyáshatár felügyelet: Csavarkötések folyáshatárának meghatározása a különbséghányados alapján.
Továbbhúzási nyomaték: Minden eljárás VDI/VDE 2645, 3. lap szerint
Oldás / meghúzás: Egy csavarkötés fennmaradó nyomatékának meghatározása pl. üzemi terhelés után.

Felhasználás:

Elemző és minőségellenőrző kulcs. A kutatás és fejlesztés területén az E-Torc Q / QR megspórolja drága kísérlet felépítését. A csavarozási kísérletek a meghúzási specifikációk maghatározásához közvetlenül dokumentálhatóak és elvégezhetőek a szerkezeti elemen.

Alkalmazás:

Magyarázat a rajzhoz és a képlethez:

L₁ = kar hossza rátűző szerszám nélkül
l₂ = beállított alapméret a nyomatékkulcsnál
L₃ = kar hossza, a gyári kalibrálási alapmérettel
L₄ = a rátűző szerszám alapmérete
L = a szerszám teljes hossza
T₁ = beállítandó forgatónyomaték
T₂ = előírt nyomaték

Tartalom:

Feltűzhető irányváltós racsni, töltőkábel, adatkábel, 4 GB memória, pendrive dokumentációkkal, kezelési útmutató és kiértékelő és kezelő szoftver.

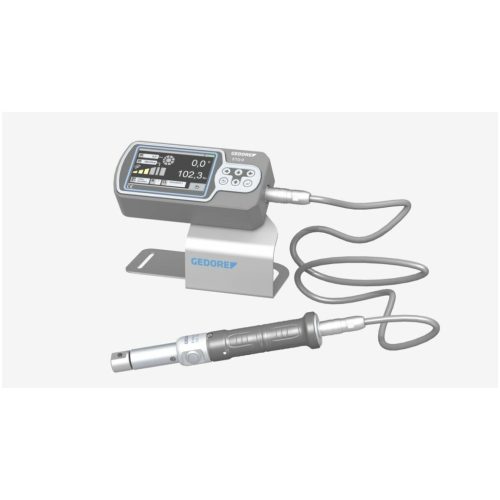

Kijelzővel és összekötő kábellel GEDORE dobozban.

Figyelem:

Kérjük, vegye figyelembe az eltérő, ország szerinti követelményeket!
Tartozékok külön ajánlatkérésre.

Paraméterek:
Maximális nyomaték	60 Nm
Meghúzási irány	Jobbos és balos meghúzás
Nyomaték mérési pontossága	± 1 %
Szögelfordulás mérési pontosság	± 1 %
Cserélhető szerszám	Feltűzhető szerszám
Interfész	USB csatlakozó
Mérési jegyzőkönyv	Gyártói vizsgálati jegyzőkönyv
Sorozat	E-torc
Teljes hossz L	339 mm
Nyomatéktartomány	6 Nm - 60 Nm
Felbontás	0,01 Nm
Súly	600 g
Beállított alapméret a nyomatékkulcsnál [l2]	17,5 mm
Csatlakozó négyszög	3/8 coll
Feltűzhető szerszám befogó	9×12 mm
Kijelzés	digitális
Kioldás jelzése	optikai; akusztikus; tapintásos
Kioldási elv	Vibromotor
Energiaellátás	Akkus
Csatlakozó forma	feltűzhető szerszámokhoz (négyszög befogó)
Méréstechnika	Elektronikus
Jegyzőkönyvezhető adatok	igen
A kioldási érték beállítása	digitális, állítható
Visszajelzés	megjelenítő
Átkapcsolható leolvasás	Nm; lbfft
Mérési eljárás	Forgatónyomaték; Forgásszög; folyáshatár; továbbhúzási nyomaték
A kioldási értékállíthatósága	állítható
Szabvány	Gyári szabvány
Kar hossza feltűzhető szerszám nélkül [l1]	261,5 mm
Kar hossza gyári kalibrálási bizonyítvánnyal [l3]	279 mm
Termék fajtája	Nyomatékkulcs

Gedore Elektronikus nyomaték- /szögelfordulás-kulcs, külön kijelzővel és összekötő kábellel E-Torc QR 60 N·m
