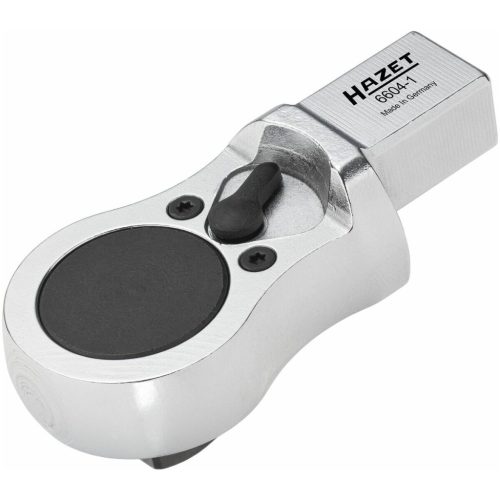

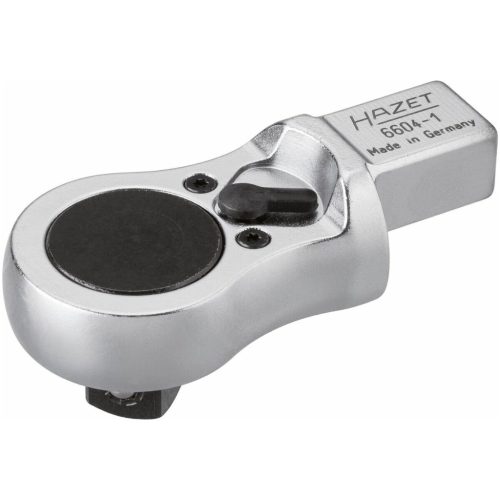

Feltűzhető racsni mélyen fekvő irányváltóval 2-1/2 Zoll

Csomagajánlatok

Részletek

Kivitel:

Süllyesztékben kovácsolt; minden szerszám feltűzhető = négyszögletű szár rugós tartócsappal. Ez biztosítja a rátűző szerszámok teljesen fix és biztonságos elhelyezkedését a nyomatékkulcson.

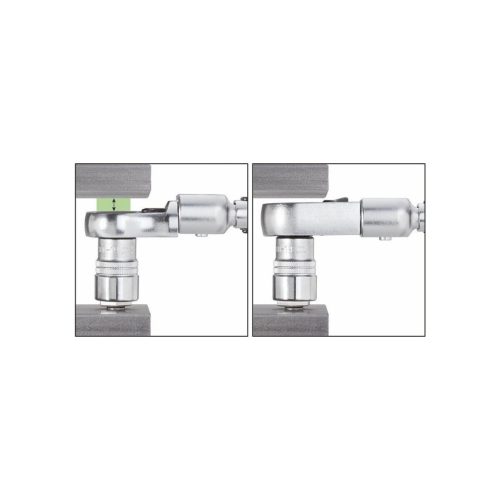

Keskeny feltűzhető racsni mélyen fekvő irányváltóval.

Alapanyag:

Króm-vanádium acél, krómozott.

Alkalmazás:

Magyarázat a rajzhoz és a képlethez:

L₁ = kar hossza rátűző szerszám nélkül
l₂ = beállított alapméret a nyomatékkulcsnál
L₃ = kar hossza, a gyári kalibrálási alapmérettel
L₄ = a rátűző szerszám alapmérete
L = a szerszám teljes hossza
T₁ = beállítandó forgatónyomaték
T₂ = előírt nyomaték

Alkalmazható:

4-szög befogású nyomatékkulcsokhoz.

Figyelem:

Kérjük, vegye figyelembe a rátűző szerszámok alapméretét és vesse azt össze a beállító szerszám értékével (lásd a felhasznált nyomatékkulcs vizsgálati jegyzőkönyvét/használati útmutatóját). Eltérés esetén végezze el az alapméret korrekciót!
További 22×28 mm 4-szög szárú rátűző szerszámok külön ajánlatkérésre kaphatóak.

Paraméterek:
Cserélhető szerszám	Feltűzhető szerszám
Csatlakozó négyszög	1/2 coll

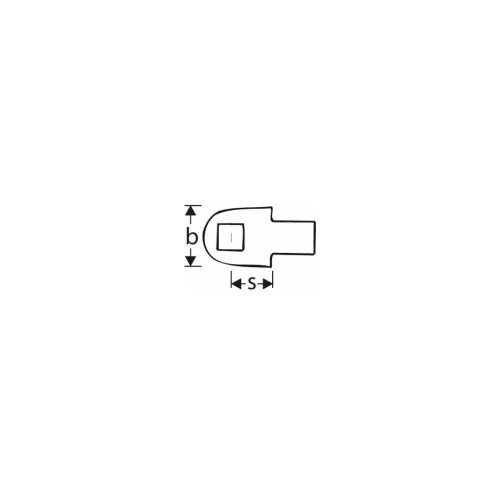

Szélesség b	40 mm

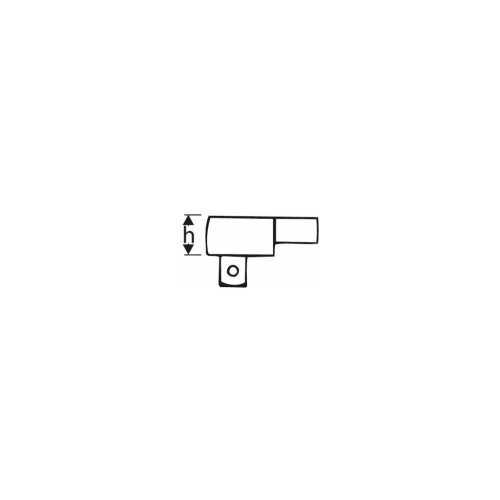

Magasság h	14,3 mm
Tartós terhelhetőség	320 Nm
Alapméret S	36 mm
Fogak száma	40
Rátűző szár	14×18 mm
Alapanyag	Króm-vanádium acél
Termék fajtája	Racsni

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

657640 2-1/2

Címke:

657640 2-1/2, Feltűzhető racsni mélyen fekvő irányváltóval 2-1/2 Zoll

Tömeg:

268 g/db
