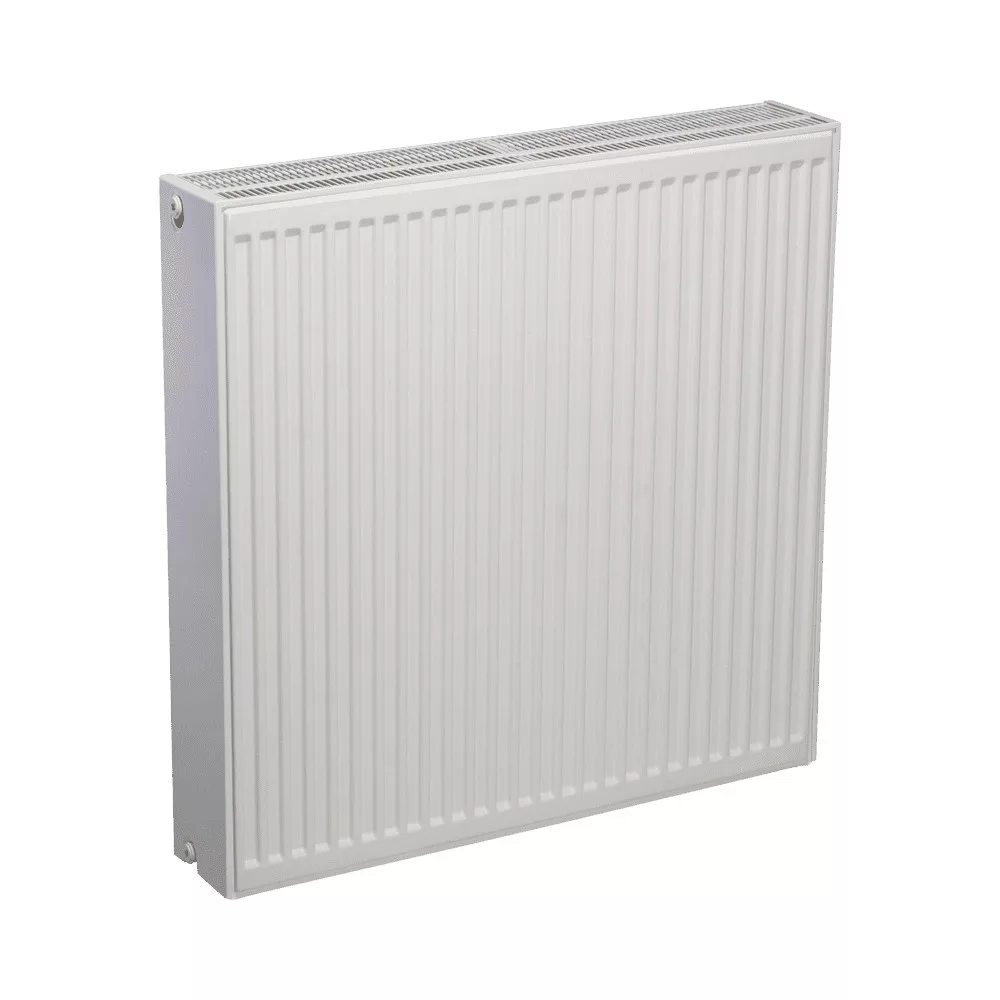

FixTrend szelepes radiátor, szélső csatlakozású, jobbos, 33V/900x1000mm

1. Teljesítmény kiszámítása

A radiátor szükséges hőteljesítményének (wattban) kiszámításához kövesd az alábbi lépéseket:

1. Szoba mérete: Mérd meg a szoba hosszát, szélességét és magasságát, majd szorozd össze ezeket az értékeket, hogy megkapd a szoba térfogatát köbméterben (m³).

Például egy 4 méter hosszú, 3 méter széles és 2,5 méter magas szoba térfogata:

Térfogat=4×3×2,5=30 m³

Hőigény tényező: Válaszd ki a helyiség szigetelési szintjének megfelelő tényezőt:

• Új építésű ház helyisége: 20–30 W/m3
• Átlagosan szigetelt helyiség: 40-50 W/m³
• Gyengén szigetelt helyiség: 60-70 W/m³

1. Hőteljesítmény kiszámítása: Szorozd meg a szoba térfogatát a kiválasztott hőigény tényezővel. Például, ha egy új építésű ház helyiségről van szó, a szükséges hőteljesítmény 30 watt per m³:

Hőteljesítmény =30×30=900 Watt

2. További befolyásoló tényezők

A számított hőteljesítményt befolyásolhatják az alábbi tényezők:

• Ablakok és hőveszteség: Ha a szobában egyrétegű ablakok vannak, akkor a számított hőteljesítményt 30%-kal kell növelni, míg kétrétegű ablakok esetén 15%-kal​.
• Tájolás: A déli fekvésű szobákban, amelyek több napfényt kapnak, kisebb hőteljesítmény is elegendő lehet, míg az északi fekvésű helyiségek esetében nagyobb teljesítményre lehet szükség​
• Szoba funkciója: Az aktívan használt helyiségek, mint a nappali vagy dolgozószoba, magasabb hőmérsékletet igényelnek, így nagyobb teljesítményű radiátor szükséges, míg a hálószobákban alacsonyabb hőmérséklet is megfelelő lehet.
• Fűtővíz hőmérséklete: A radiátorok teljesítményét (Watt) jelentősen befolyásolja, hogy milyen hőfokú víz kering bele. Pl. egy 1000 x 600 mm 22K – s radiátor fűtő teljesítménye 90/70°C – os víznél 2164 Watt. Ugyanez a radiátor 75/65°C – os víznél 1694 Watt teljesítményt tud már csak leadni. Ezért nagyon fontos, hogy mielőtt radiátort vásárolunk nézzük meg a radiátorokhoz tartozó kiválasztó táblázatot, amiben a vízhőfok függvényében benne van a teljesítmény.

3. A radiátor anyaga és típusa

A radiátor anyaga befolyásolja a hőleadást és a fűtés hatékonyságát:

• Acél: Tartós, közepes hőleadási képességgel.
• Alumínium: Gyorsan felmelegszik és lehűl, ideális a gyors hőmérséklet-változtatásokhoz.
• Öntöttvas: Lassabban melegszik fel, de hosszabb ideig megtartja a hőt​.

A radiátor típusa és mérete szintén befolyásolja a fűtés hatékonyságát. A vízszintes radiátorok jól működnek ablakok alatt, míg a függőleges radiátorok helytakarékosak, így ideálisak kisebb helyiségekben​.

Az acéllemez lapradiátoroknak többféle típusa létezik, tehát amikor új fűtőtestet szeretnénk vásárolni néhány szempontot figyelembe kell venni. Az alábbi cikk ebben nyújt most segítséget.

Milyen tulajdonságai vannak egy radiátornak?

1.     A vízoldali bekötés fajtája szerint

Kétféle kivitel létezik, oldalsó bekötésű és beépített szelepes. Az oldalsó bekötésű radiátorok a hagyományos kivitelek amikor a radiátor jobb és bal oldalán vannak a vizes csatlakozások. A beépített szelepes radiátorok viszont alulról is köthetőek, tehát a radiátor alsó részén van jobb vagy bal oldalt a vizes csatlakozás.

2.     Fűtőtest vastagsága, vagyis, hogy hány soros a radiátor
·         11 – es vagyis 1 soros radiátor , ennek a kivitelnek 1 db panelja és 1 db konvektor lemeze van vagyis nincsen hátfala!

·       22 – es vagyis 2 soros radiátor , ennek a típusnak 2 db panelja és  2 db konvektor lemeze van.

·        33 – as vagyis 3 soros radiátor , ennek a kivitelnek 3 db panelja és 3 db konvektor lemeze van.

Minél több soros a radiátor, annál nagyobb a fűtőteljesítménye ugyanannak a méretű kivitelnek.

Létezik még egy ritkábban előforduló kivitel a 21 – es típus. Ennek 2 db panelja és 1 db konvektor lemeze van. Ez egy átmenet a 1 soros és 2 soros radiátorok között.

·        21 – es típus így néz ki:

1.     Kötés távolság

A radiátorok kötés távolsága az oldalsó bekötésű radiátoroknál egy fontos szempont. Ez a méret a 2 db vízbekötési pont (előremenő és visszatérő) középpontjának távolságát adja meg. Ez a fűtés cső felszereléséhez fontos adat.

Sok ügyfél keres minket ,hogy régi panelházi radiátort szeretne lecserélni aminek a kötés távolsága 600 mm, régi szabvány szerint igy készültek a radiátorok, viszont ma már ilyen kötéstávolsággal nem kaphatóak lapradiátorok mert más kötés távolsággal gyártják őket.

Jelenleg az alábbi kötés távolságú lapradiátorok kaphatóak:

·         300 mm magasság esetén 245 mm (lehet néhány milliméteres eltérés gyártónként!)

·         400 mm magasság esetén 345 mm (lehet néhány milliméteres eltérés gyártónként!)

·         500 mm magasság esetén 445 mm (lehet néhány milliméteres eltérés gyártónként!)

·         600 mm magasság esetén 545 mm (lehet néhány milliméteres eltérés gyártónként!)

·         700 mm magasság esetén 645 mm (lehet néhány milliméteres eltérés gyártónként!)

·         900 mm magasság esetén 845 mm (lehet néhány milliméteres eltérés gyártónként!)

2.     Prémium és Kompakt típusok

·         Kompakt radiátor, a kompakt megjelölés azt jelenti, hogy csak oldalról köthető a radiátor, jobb és bal oldalon is. Alulról nem.

·         Prémium radiátor, a prémium megjelölés azt jelenti, hogy oldalról jobb és bal oldalon is köthető a radiátor illetve alulról is van rá lehetőség. Őket beépített szelepes radiátornak is hívhatjuk.

3.     Radiátorok hőleadása

Legyen szó új beépítésről vagy meglévő radiátor cseréjéről mindig figyelembe kell venni a kiválasztásnál az adott radiátor hőleadását. Ezt Wattban adják meg a gyártók és egy nagyon fontos adat mert ha túl kis teljesítményt választunk akkor fázni fogunk.

A radiátorok adatlapján feltüntetik, hogy az adott Watt érték milyen vízhőfok és szobahőmérséklet mellett érvényes.

Általában 75°C/65°C vízhőfoklépcsőre adják meg ezt az adatot. De fontos ,hogy figyelembe kell venni , hogy kazánunk hány fokos vizet fog előállítani mert ha kisebb hőmérsékletű víz kering a radiátorba akkor a fűtőteljesítmény is kisebb lesz!

Pl. 22 – es , 300 x 1000 mm radiátor fűtőteljesítménye a következőképpen változik:

75/65°C vízhőfoklépcső és 20°C szobahőmérséklet mellett 1718 Watt – ot tud

55/45°C vízhőfoklépcső és 20°C szobahőmérséklet mellett viszont már csak 883 Watt – ot tud!

Egy radiátornak értelmezhető hőleadása 55 – 60°C – os fűtővíz esetén van, 40°C és annál alacsonyabb vízhőmérséklet esetén nincsen érdemi fűtőteljesítmény! Tehát hőszivattyús rendszerre nem lehet ráültetni a radiátorokat!

Cégünk által forgalmazott radiátor márkák

Most már tisztáztuk a lapradiátorok legfontosabb tulajdonságait, ezek után segítünk kicsit eligazodni az általunk forgalmazott radiátor márkák között, hogy egyszerűbb legyen a kiválasztás. Cégünk az alábbi márkákat forgalmazza:

Warmhaus család tagjai

·         Cal./Warm Kompakt radiátor (csak oldalról köthető)

·         Cal./Warm Prémium radiátor (beépített szelepes, alulról is köthető)

Henrad család tagjai

·         Henrad Kompakt radiátor (csak oldalról köthető)

·         Henrad Prémium radiátor (beépített szelepes, alulról is köthető)

Fixtrend család tagjai

·         Fixtrend Kompakt radiátor (csak oldalról köthető)

·         Fixtrend Prémium radiátor (beépített szelepes, alulról is köthető)

·         FixTrend Tech kompakt radiátor

Delta család tagjai

·         Delta Kompakt radiátor (csak oldalról köthető)

·         Delta Prémium radiátor (beépített szelepes, alulról is köthető)

FÉG kompakt radiátorok

·         Csak oldalról köthető típusok

Érdekesség

Zárszónak egy visszatérő érdekes kérdést tárgyaljunk meg. Néha ügyfeleink felvetik, hogy hőszivattyút fognak vásárolni viszont a meglévő radiátorokat nem akarják lecserélni. És mivel a hőszivattyú tud hideg vizet is előállítani ezért a radiátorokkal akarnak hűteni is nemcsak fűteni. Ez technikailag nem lehetséges, két okból. Először is mivel a radiátor így egy hideg felület lesz jelentősen izzadni fog a „fűtőtest” ami miatt jelentős mennyiségű páralecsapódás
