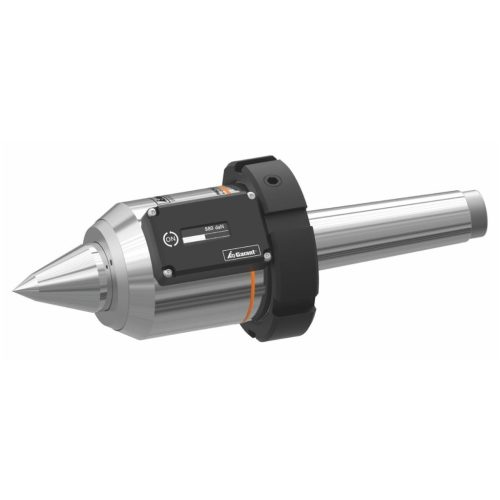

Garant Forgócsúcs digitális nyomáskijelzővel és meghosszabbított csúccsal 4

Csomagajánlatok

Részletek

Kivitel:

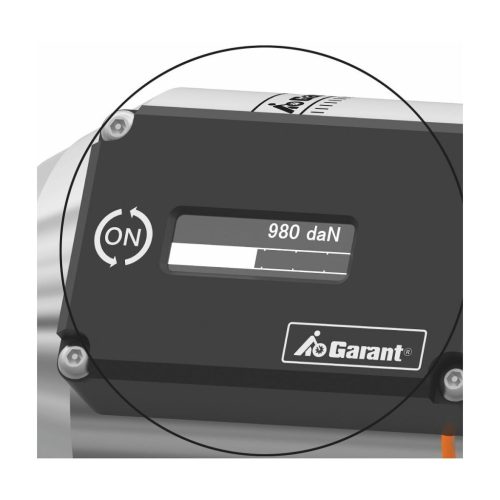

• A kifejtett befogó nyomás közvetlenül az alaptestnél olvasható le az analóg vagy digitális kijelzésről.
• A forgócsúcsot egy tányérrugó köteggel támasztja meg kb. 3,7 mm analóg és 2,6 mm ill. 2,8 mm digitális rugóúttal.
• Rövid, stabil kivitel hosszan vezetett tengellyel, edzett és finomra köszörült forgócsúccsal.
• Maximális pontosság a precíz gördülő-csapágyazás következtében.
• Kiszerelő menettel és kiszerelő anyával.
• Speciális tömítéssel a szennyeződés és a hűtőfolyadék ellen, a tartós kenés miatt karbantartásmentes.

Meghosszabbított csúccsal, csúcsszög 60° / 40°.

Leírás:

A központosító csúcs esztergagépeknél főként a hosszú és karcsú munkadarabok megtámasztására szolgál, mert egyébként ezeknél előfordulhat annak a veszélye, hogy a fennálló erők miatt meghajlás vagy csapódás fordul elő.
A központosító csúcs rögzítése Morse-kúppal történik. A munkadarab rögzül a befogóban és egy központfúróval egy süllyesztés készül. Az átfogatás után ezt követően a központosító csúcs kerül behelyezésre.

Funkció:

IP55: Sugárzó víz ellen minden irányból és belső porlerakódástól védett (porvédett), valamint teljes érintés elleni védelemmel rendelkezik.

Felhasználás:

Mindenhol, ahol a befogó nyomást bizonyos határok között kell tartani, hogy a munkadarab ne deformálódjon, de elegendő nyomással biztonságosan befogható legyen.

• Hidromechanikus homlokmenesztők ellencsúcsaként (327451 − 327541 sz.), mivel a menesztőket mindig be kell nyomni a munkadarabba.
• Olyan munkadaraboknál, amelyek a nagy forgácsolási hő következtében erősen tágulnak.
• Hosszú, karcsú munkadarabok befogására, a kihajlás megakadályozása érdekében.
• Nehéz munkadarabok befogására, amelyeknél a támasztó erőt ellenőrizni kell.

Paraméterek:
Morse kúp	MK4
IP védettségi osztály	IP 55
Energiaellátás	energy-harvesting

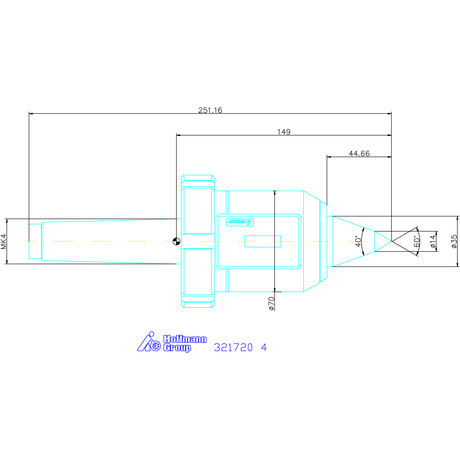

Ház ⌀	70 mm

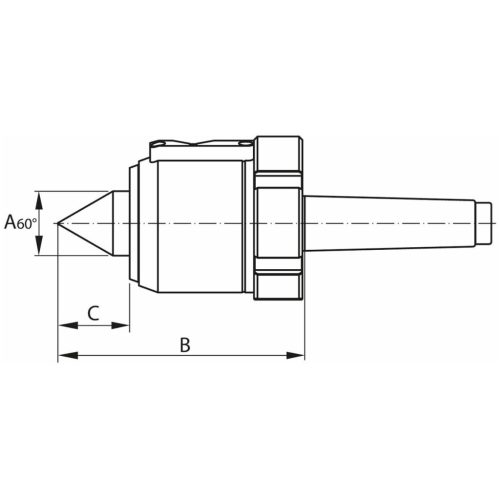

Hasznos hossz B	149 mm
Legnagyobb csúcs ⌀ 60° A	35 mm
Legnagyobb csúcs ⌀ 40° A	14 mm
Maximális körfutáshiba	0,005 mm
Csúcs hossza C	45 mm
Munkadarab tömeghez	500 kg
Maximális axiális befogóerő	1 080 daN
Termék fajtája	Központosító csúcs

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Címke:

321720 4, Forgócsúcs digitális nyomáskijelzővel és meghosszabbított csúccsal 4

Custom label:

Garant Forgócsúcs digitális nyomáskijelzővel és meghosszabbított csúccsal 4

Tömeg:

4,732 kg/db
