GARANT Diabolo VHM cirkuláris fúró-menetmaró 2×D G1/8

Csomagajánlatok

Részletek

Kivitel:

Szerszám furat, élletörés és menet kombinált létrehozásához csupán egy műveletben. Előfúrás nem szükséges többé. Az innovatív homlokvágóél geometria ezt a szerszámot a menetkészítés specialistájává teszi edzett és nehezen forgácsolható anyagokban. A TiAIN nagy teljesítményű bevonat által maximális élettartam érhető el kifejezetten max. 63 HRC edzett acélokban. Minden szerszám balra vág, és alkalmas jobb- és balmenetek vágásához.

Felhasználás:

Hengeres Whitworth csőmenethez DIN-ISO 228/1 (nem tömített menetes kötések).

Figyelem:

Alapvetően hűtő-kenőanyag emulzióval használható. (zsírtartalom min 8%). >45 HRC acéloknál csak sűrített levegővel használható!
A HB és HE alak a HA kivitellel azonos áron szállítható.
HB alak: a 139527 + 129100 HB számmal rendelje meg.
HE alak: a 139527 + 129100 HE számmal rendelje meg.

Paraméterek:
Menetméret	G1/8
Bevonat	TiAlN
Menetfajta	G; G-LH
Profilszög	55 fok
Szerszámanyag	VHM
Szár	DIN 6535 HA, h6
Vágóélek száma Z	4
Belső hűtés	igen
Felhasználás furattípusnál	max. 2×D zsákfuratnál; max. 2×D átmenő furatnál
Süllyesztő lépcső szöge	90 fok
Vágásirány	balos
Menetemelkedés	0,907 mm
Menet / coll	28

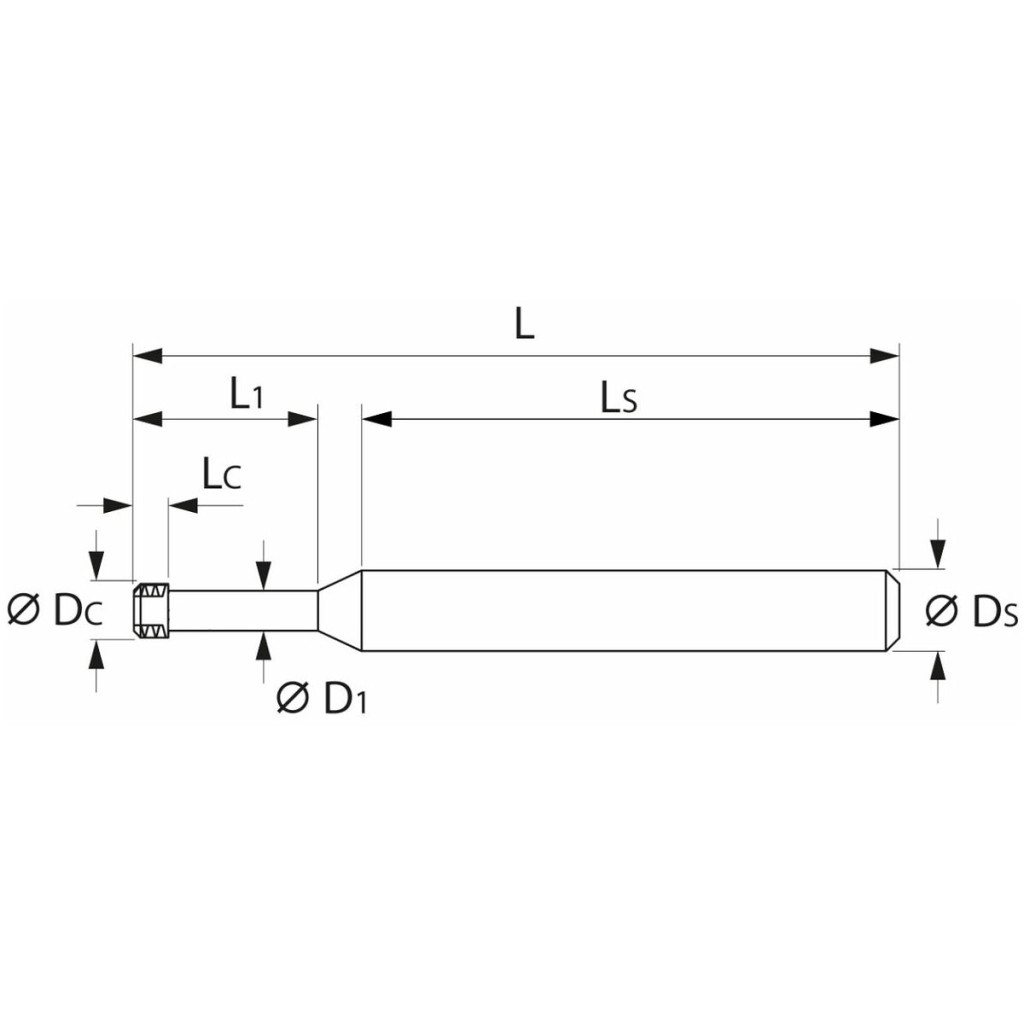

Vágóél ⌀ DC	7,3 mm
Élhossz lc	3,2 mm
Kinyúlási hossz L1	22 mm
Szárhossz Ls	47,6 mm
Teljes hossz L	72 mm
Szár ⌀ Ds	10 mm
Nyak ⌀ D1	5,9 mm
Programozási rádiusz	3,65 mm
Előtolás f z < 65 HRC acélban	0,01 mm
Menetprofil	Teljes profil
Szártűrés	h6
Forgácshornyok száma	4
Bel- /kültéri felhasználás	Belső
Menetmélység	22
Termék fajtája	Fúró-menetmarók

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

139527 G1/8

Címke:

139527 G1/8, GARANT Diabolo VHM cirkuláris fúró-menetmaró 2×D G1/8

Tömeg:

71 g/db
