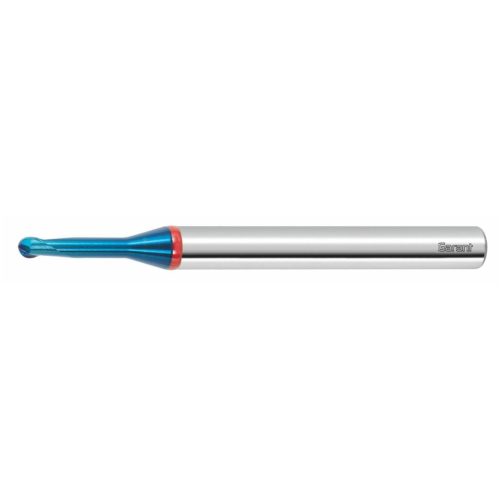

Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm
Bruttó ár 48 489 Ft/db
(Nettó ár 38 180 Ft/db)

Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm

Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,1X0,5 mm
Bruttó ár 48 489 Ft/db
(Nettó ár 38 180 Ft/db)
Várható kiszállítási idő:
5-15 munkanap
Márka:
Garant
Kedvezmény rendszer:
A termékhez pont és kupon kedvezmény is igénybe vehető
Mennyiségi kedvezmény:
3  db
3
47 034 Ft/db
10  db
5
46 064 Ft/db
Méret:
0.1
0.2
0.3
0.4
0.5
0.6
0.8
1.2
1.5
1.6
1.8
1
2.5
2
3
Méret 2:
0,3 mm
0,5 mm
1 mm
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 2 424 Ft

A kép csak illusztráció!


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Csomagajánlatok
Részletek

Kivitel:

GARANT Diabolo:
Speciális geometria, bevonat és keményfém keménymegmunkáláshoz a nagy teljesítményű tartományban. Elektrolit réz megmunkálásához is alkalmas.
Tűrések:
  • Vágóél-rádiusz: rádiuszkontúr = 0 / -0,005 mm.
  • Nyak ⌀: D1 = 0 / -0,01 mm.

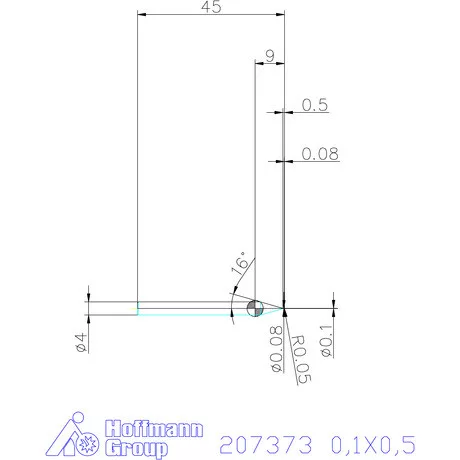

Átmérőcsökkentési szög α = 16°.

Figyelem:

A szerszám növekvő kinyúlási hossza esetén alkalmazzon ap csökkentést!
Értékek::
Másolás: ap = 0,05×D×ap korr
A vf előtoló sebesség kiszámításához kérjük a gép ténylegesen alkalmazott (leggyakrabban a maximális) fordulatszámát vegye figyelembe! Pl.: vf = 18000 [1/min]× fz [mm/fog]× z

Paraméterek:
SorozatDiabolo
Vágóél ⌀ DC0,1 mm
BevonatTiAlN
SzerszámanyagVHM
SzabványGyári szabvány
TípusH
Tűrés névleges ⌀0 / −0,005
Fogak száma Z2
Spirálszög25 fok
Fogásvételi irányVízszintes, ferde és függőleges
Fogásszélesség ae marási műveletnél0,05×D másolómarásnál
SzárDIN 6535 HA, h5
Belső hűtésnem

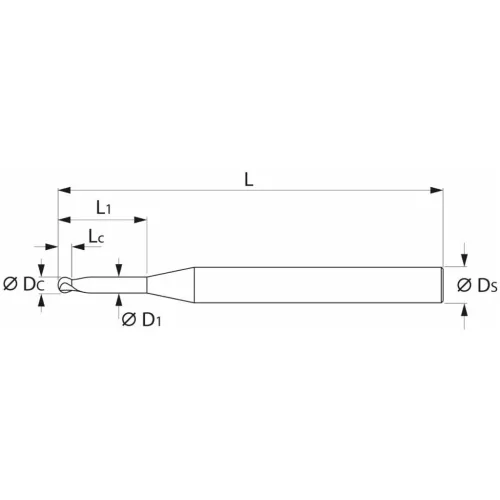

Élhossz Lc0,08 mm
Vágóél rádiusz R10,05 mm
Kinyúlási hossz L1 nyakrésszel0,5 mm
Nyak ⌀ D10,08 mm
Teljes hossz L45 mm
Szár ⌀ Ds4 mm
Előtolás fz másolómaráshoz acélban < 65 HRC0,009 mm
Korrektúra tényező ap korr1
Színes gyűrűpiros

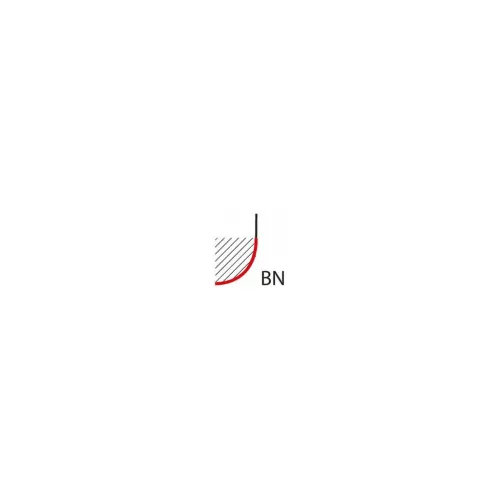

Termék fajtájaTeljes rádiusz- és gömbvégű maró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Gyártói Cikkszám:
207373 0,1X0,5
Címke:
207373 0, 1X0, 5, GARANT Diabolo VHM rádiusz másolómaró 0, 1X0, 5 mm
Tömeg:
12 g/db
