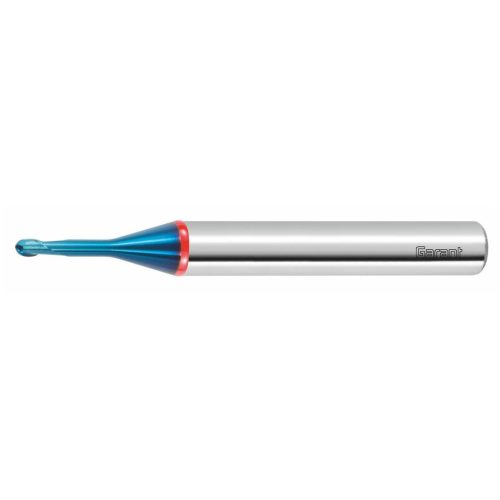

Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Bruttó ár 43 113 Ft/db
(Nettó ár 33 947 Ft/db)

Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm

Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Garant Garant Diabolo VHM rádiusz másolómaró 0,2X0,5 mm
Bruttó ár 43 113 Ft/db
(Nettó ár 33 947 Ft/db)
Várható kiszállítási idő:
5-15 munkanap
Márka:
Garant
Kedvezmény rendszer:
A termék árrése miatt semmilyen kedvezmény nem vehető igénybe
Mennyiségi kedvezmény:
3  db
3
41 819 Ft/db
10  db
5
40 957 Ft/db
Méret:
0.2
0.3
0.4
0.5
0.6
0.8
1.2
1.5
1
2
3
Méret 2:
0,5 mm
1 mm
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 2 156 Ft

A kép csak illusztráció!


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Csomagajánlatok
Részletek

Kivitel:

GARANT Diabolo:
Speciális geometria, bevonat és keményfém keménymegmunkáláshoz a nagy teljesítményű tartományban. Elektrolit réz megmunkálásához is alkalmas.
Tűrések:
  • Vágóél-rádiusz: rádiuszkontúr = 0 / -0,005 mm.
  • Nyak ⌀: D1 = 0 / -0,01 mm.

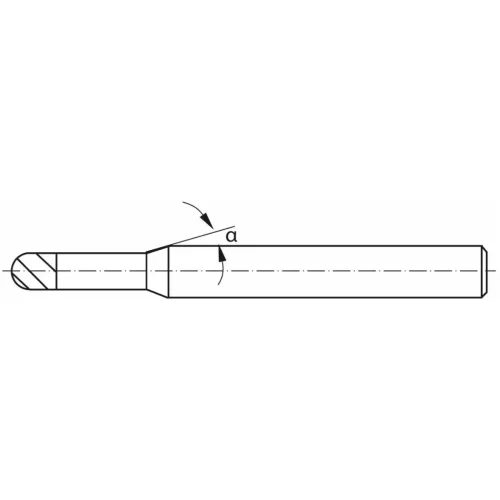

Átmérőcsökkentési szög α = 16°.
Extra stabil szár hosszabb élettartamok eléréséhez.

Figyelem:

A szerszám növekvő kinyúlási hossza esetén alkalmazzon ap csökkentést!
Értékek::
Másolás: ap = 0,05×D×ap korr
A vf előtoló sebesség kiszámításához kérjük a gép ténylegesen alkalmazott (leggyakrabban a maximális) fordulatszámát vegye figyelembe! Pl.: vf = 18000 [1/min]× fz [mm/fog]× z

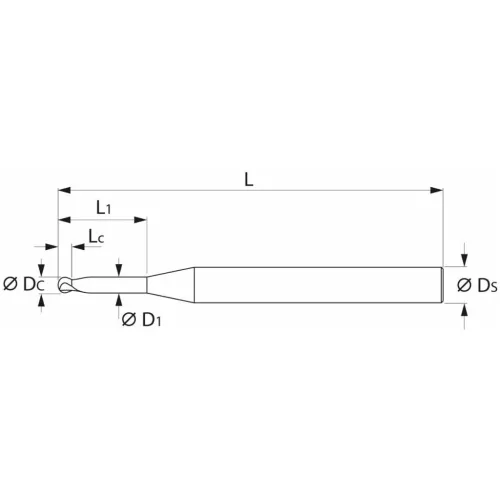

Paraméterek:
SorozatDiabolo
Vágóél ⌀ DC0,2 mm
BevonatTiAlN
SzerszámanyagVHM
SzabványGyári szabvány
TípusH
Tűrés névleges ⌀0 / −0,005
Fogak száma Z2
Spirálszög25 fok
Fogásvételi irányVízszintes, ferde és függőleges
Fogásszélesség ae marási műveletnél0,05×D másolómarásnál
SzárDIN 6535 HA, h5
Belső hűtésnem

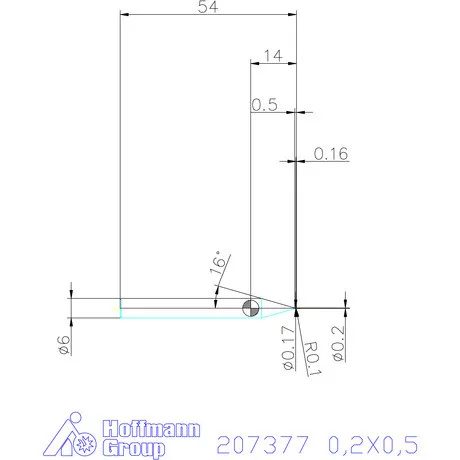

Élhossz Lc0,16 mm
Vágóél rádiusz R10,1 mm
Kinyúlási hossz L1 nyakrésszel0,5 mm
Nyak ⌀ D10,17 mm
Teljes hossz L54 mm
Szár ⌀ Ds6 mm
Előtolás fz másolómaráshoz acélban < 65 HRC0,01 mm
Korrektúra tényező ap korr1
Színes gyűrűpiros

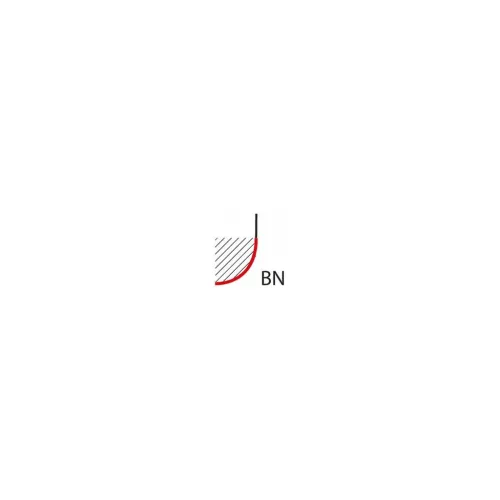

Termék fajtájaTeljes rádiusz- és gömbvégű maró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Gyártói Cikkszám:
207377 0,2X0,5
Címke:
207377 0, 2X0, 5, GARANT Diabolo VHM rádiusz másolómaró 0, 2X0, 5 mm
Tömeg:
25 g/db
