Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm
Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm
Bruttó ár 34 838 Ft/db
(Nettó ár 27 432 Ft/db)

Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm

Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm
Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm
Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm
Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm
Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm
Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm
Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm
Garant Garant Diabolo VHM rádiusz másolómaró 1,5X14 mm
Bruttó ár 34 838 Ft/db
(Nettó ár 27 432 Ft/db)
Várható kiszállítási idő:
5-15 munkanap
Márka:
Garant
Kedvezmény rendszer:
A termékhez pont és kupon kedvezmény is igénybe vehető
Mennyiségi kedvezmény:
3  db
3
33 793 Ft/db
10  db
5
33 096 Ft/db
Méret:
0.1
0.2
0.3
0.4
0.5
0.6
0.8
1.2
1.5
1.6
1.8
1
2.5
2
3
Méret 2:
10 mm
12 mm
14 mm
16 mm
18 mm
20 mm
3 mm
4 mm
6 mm
8 mm
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 1 742 Ft

A kép csak illusztráció!


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Csomagajánlatok
Részletek

Kivitel:

GARANT Diabolo:
Speciális geometria, bevonat és keményfém keménymegmunkáláshoz a nagy teljesítményű tartományban. Elektrolit réz megmunkálásához is alkalmas.

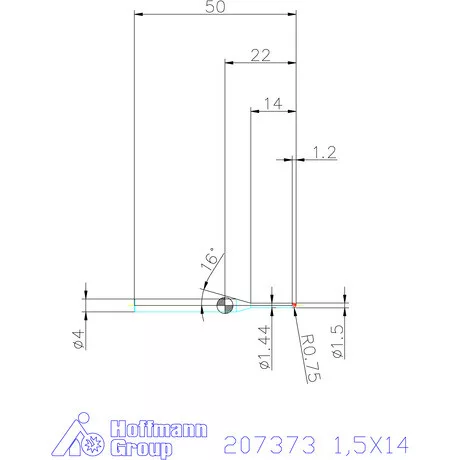

Tűrések:
  • Vágóél-rádiusz: rádiuszkontúr = 0 / -0,005 mm.
  • Nyak ⌀: D1 = 0 / -0,01 mm.

Átmérőcsökkentési szög α = 16°.

Figyelem:

A szerszám növekvő kinyúlási hossza esetén alkalmazzon ap csökkentést!
Értékek::
Másolás: ap = 0,05×D×ap korr
A vf előtoló sebesség kiszámításához kérjük a gép ténylegesen alkalmazott (leggyakrabban a maximális) fordulatszámát vegye figyelembe! Pl.: vf = 18000 [1/min]× fz [mm/fog]× z

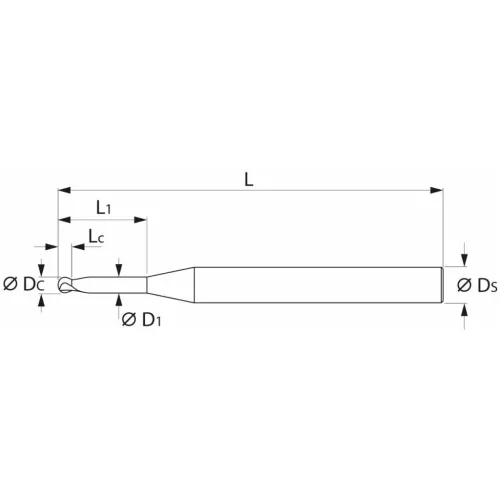

Paraméterek:
SorozatDiabolo
Vágóél ⌀ DC1,5 mm
BevonatTiAlN
SzerszámanyagVHM
SzabványGyári szabvány
TípusH
Tűrés névleges ⌀0 / −0,005
Fogak száma Z2
Spirálszög30 fok
Fogásvételi irányVízszintes, ferde és függőleges
Fogásszélesség ae marási műveletnél0,05×D másolómarásnál
SzárDIN 6535 HA, h5
Belső hűtésnem
Élhossz Lc1,2 mm
Vágóél rádiusz R10,75 mm
Kinyúlási hossz L1 nyakrésszel14 mm
Nyak ⌀ D11,44 mm
Teljes hossz L50 mm
Szár ⌀ Ds4 mm
Előtolás fz másolómaráshoz acélban < 65 HRC0,02 mm
Korrektúra tényező ap korr0,8
Színes gyűrűpiros

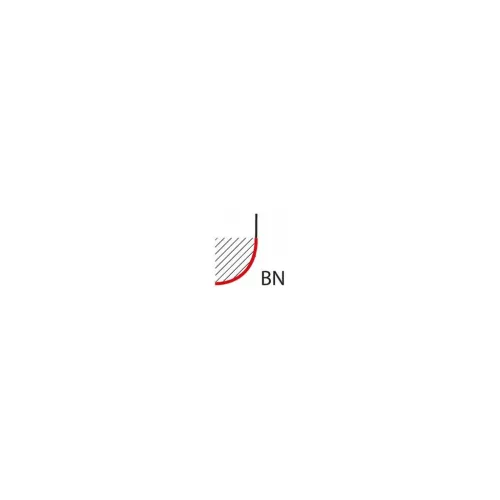

Termék fajtájaTeljes rádiusz- és gömbvégű maró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Gyártói Cikkszám:
207373 1,5X14
Címke:
207373 1, 5X14, GARANT Diabolo VHM rádiusz másolómaró 1, 5X14 mm
Tömeg:
11 g/db
