Name: GARANT Diabolo VHM tóruszmaró R<sub>1</sub> 0,3 1X3 mm
Brand: GARANT
Price: 31718 HUF

Kivitel:

GARANT Diabolo:
Speciális geometria, bevonat és keményfém keménymegmunkáláshoz a nagy teljesítményű tartományban.
Elektrolit réz megmunkálásához is alkalmas.
Duplán hátraköszörült két élszalagos köszörülés a nagy pontosságú keménymegmunkáláshoz.
Átmérőcsökkentési szög α = 16°.
Tűrések:

Vágóél-rádiusz: R₁ = ±0,0025 mm.
Nyak ⌀: D₁ = 0 / -0,01 mm.

Figyelem:

A szerszám növekvő kinyúlási hossza esetén alkalmazzon a_p csökkentést!
Értékek:
Oldalazás: a_p = 0,1 × D × a_{p korr}
Másolás: a_p = 0,05 × D × a_{p korr}
A vf előtoló sebesség kiszámításához kérjük a gép ténylegesen alkalmazott (leggyakrabban a maximális) fordulatszámát vegye figyelembe!Pl.: vf = 18000 [1/perc]× fz [mm/fog]× z

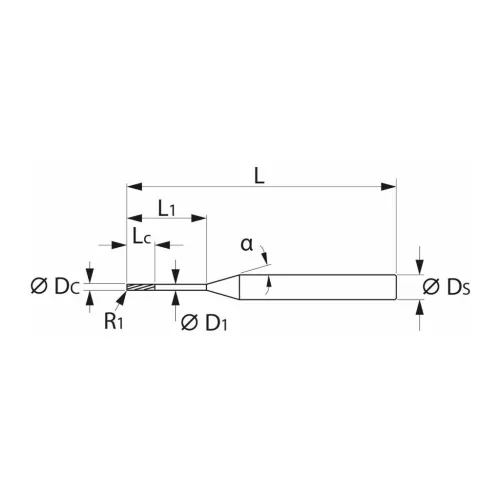

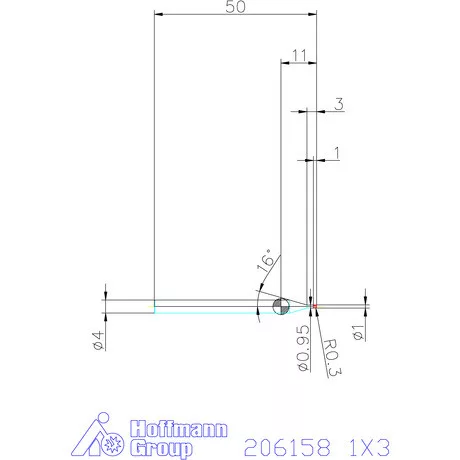

Paraméterek:
Sorozat	Diabolo
Vágóél ⌀ DC	1 mm
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Típus	H
Tűrés névleges ⌀	0 / −0,005
Fogak száma Z	2
Spirálszög	30 fok
Fogásvételi irány	Vízszintes, ferde és függőleges
Fogásszélesség ae marási műveletnél	0,05×D másolómarásnál; 0,05×D másolómarásnál
Szár	DIN 6535 HA, h5
Belső hűtés	nem
Élhossz Lc	1 mm
Vágóél rádiusz R1	0,3 mm
Kinyúlási hossz L1 nyakrésszel	3 mm
Nyak ⌀ D1	0,95 mm
Teljes hossz L	50 mm
Szár ⌀ Ds	4 mm
Előtolás fz szélezéshez acélban < 65 HRC	0,02 mm
Előtolás fz másolómaráshoz acélban < 65 HRC	0,02 mm
Korrektúra tényező ap korr	1
Színes gyűrű	piros
Termék fajtája	Tóruszmaró

GARANT Diabolo VHM tóruszmaró R<sub>1</sub> 0,3 1X3 mm
