Kivitel:

DIN 2174 (≈ DIN 371 ≤ 3/8; ≈ DIN 376 ≥ 7/16).
A legújabb generációs nagy teljesítményű menetformázó, speciális fejlesztésű acél anyagoknál való használathoz.

Optimalizált poligon geometria a kisebb nyomaték érdekében.
Többrétegű HIPIMS bevonat a nagy kopásállóság érdekében.
HSS-E-PM alapanyag a maximális folyamatbiztonság érdekében.

E alak (1,5 - 2 menet elővágás). Mély menetekhez rövid bekezdési hosszal. A menetet egészen a furatfenék közeléig formázza.

Felhasználás:

UNF ASME-B1.1 egységes finommenethez.

Paraméterek:
Bevonat	TiAlN
Menetfajta	UNF
Profilszög	60 fok
Szerszámanyag	HSS E PM
Szabvány	DIN 2174
Tűrési osztály	2BX
Bekezdő alak	E
Szár	Hengeres szár, h9-tel
Belső hűtés	nem
Felhasználás furattípusnál	max. 3×D zsákfuratnál; max. 3×D átmenő furatnál
Vágásirány	jobbos
Menetemelkedés	1,058 mm
Menet / coll	24
Menet ⌀	9,53 mm
Teljes hossz L	90 mm
Szár ⌀ Ds	10 mm
Szár négyszög □	8 mm
Magfurat ⌀ irányérték	9,05 mm
Forgácshornyok száma	6
Vágóélek száma Z	6
Menetmélység	28,59 mm
Sorozat	Master Form
Termék fajtája	Menetformázó

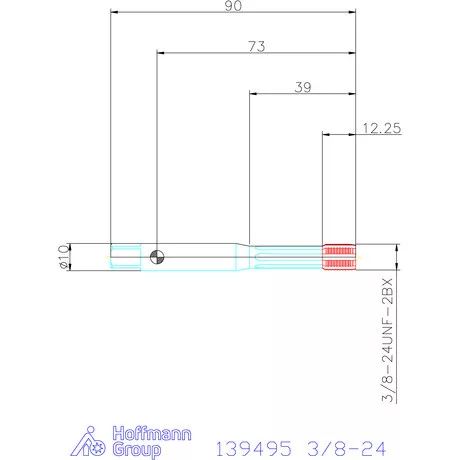

GARANT Master Form Steel gépi menetformázó kenőhornyokkal HSS-E-PM 3/8-24
