Kivitel:

Kitűnő forgácselvezetés a forgácshornyok egyenlőtlen csavarvonal emelkedésének köszönhetően, vezetőgyűrűk és plusz vezetőszalagok a maximálisan precíz furatok érdekében. Maximális folyamatbiztonság a teljes rendszer pontosan egymáshoz igazodó szerszámainak köszönhetően. Fúrás a maximális mélységre másodlagos vezetőfúró nélkül. Lényegesen nagyobb szerszám stabilitás a jelentősen megerősített magnak köszönhetően. A megnövekedett időegység alatt leválasztott forgácstérfogat és kiemelkedő élettartam gazdaságos fúrási folyamatot eredményez csúcsminőségben.

Figyelem:

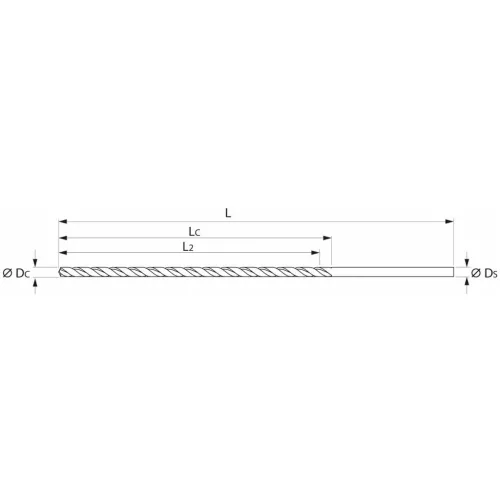

Forgácshorony hossza L_C = L₂ + 1,5 × D_C.
A 16×D mélyfurat fúró folyamatbiztos alkalmazásához a 121068 – 121121 sz. központozóval végzett előzetes központfúrás vagy a 122736 sz. fúróval készített legalább 4×D vezetőfurat szükséges. 20×D-nél nagyobb mélyfuratokhoz kötelezően szükséges egy vezetőfurat a 122736 sz. vezetőfúróval a maximális fúrásmélységre. Vezetőfurat létrehozása növeli a folyamatbiztonságot. A megadott L/D arány a mindenkori mélyfurat fúróval elérhető minimális fúrásmélységnek felel meg.

Paraméterek:
Sorozat	Master Steel
Névleges ⌀ DC	5 mm
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Kivitel	20×D
Tűrés névleges ⌀	j6
Vágóélek száma Z	2
Csúcsszög	138 fok
Ajánlott Maximális furatmélység L2	105,5 mm
Szár	DIN 6535 HA, h6
Belső hűtés	Igen, 40 bar-ral
Forgácsolási stratégia	HPC
Vezetőfúró szükséges	Igen, vezetőfúró
Forgácshorony hossza Lc	113 mm
Teljes hossz L	155 mm
Szár ⌀ Ds	6 mm
Előtolás f acélban < 900 N/mm2	0,11 mm/ford.
Színes gyűrű	zöld
Termék fajtája	Csigafúró

GARANT Master Steel DEEP VHM-HPC másodlagos vezetőfúró hengeres szárral DIN 6535 HA 20×D 5 mm
