Kivitel:

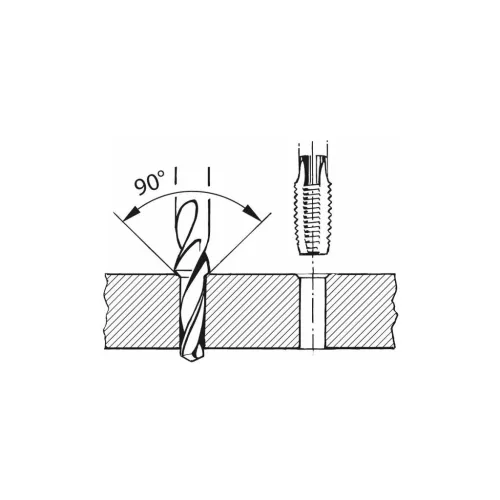

Optimális menetes magfuratok készítéséhez. Ideális megmunkálási feltételeket teremt a rákövetkező menetfúró szerszámhoz. A fúró élének az ⌀-je a készítendő furathoz igazodik, szabvány szerinti menethez és a menetfúró nagy folyamatbiztonságához. A menethez szükséges 90°-os süllyesztés a magfurattal egy műveletben jön létre.
3 élű fúró, kifejezetten nagyon nagy előtolású felhasználáshoz kifejlesztve. Kitűnően alkalmas nagy teljesítményfelvételű gépekhez és stabil megmunkálási feltételekhez.
Fúró tűrése (⌀ D₁): m7.
Első lépcső tűrése (⌀ D₂): h7.

Paraméterek:
Sorozat	Master Steel
Menetmérethez	M16
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Menetfajta	M
Tűrés névleges ⌀	m7

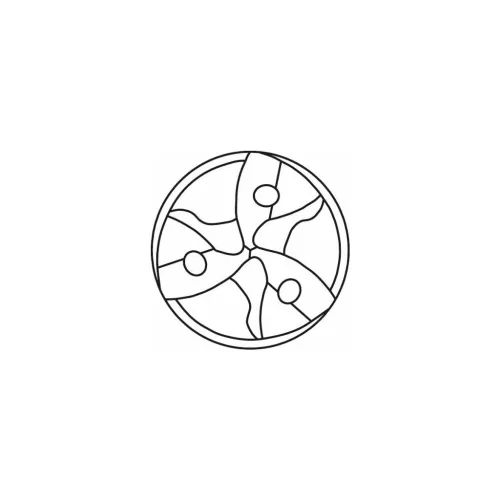

Fogak száma Z	3
Csúcsszög	145 fok
Szár	DIN 6535 HA, h6
Süllyesztő lépcső szöge	90 fok
Belső hűtés	Igen, 25 bar-ral
Forgácsolási stratégia	HPC
Menetemelkedés	2

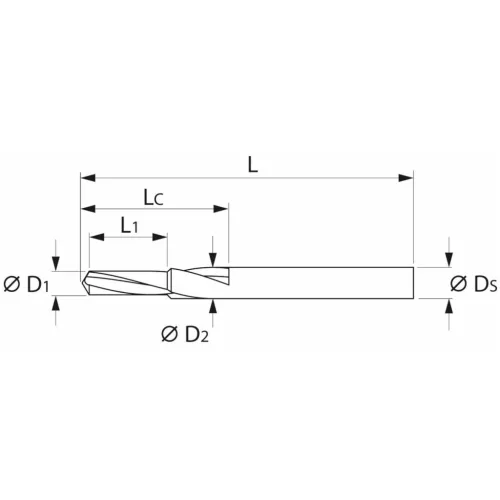

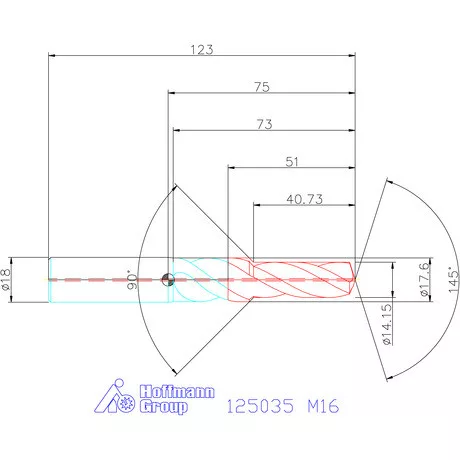

⌀ D1 1. Lépcső	14,15 mm
⌀ D2 2. lépcső letöréssel h7	17,6 mm
Lépcső magassága L1 1. Lépcső	38,5 mm
Forgácshorony hossza Lc	73 mm
Teljes hossz L	123 mm
Szár ⌀ Ds	18 mm
Előtolás f acélban < 1100 N/mm2	0,56 mm/ford.
Színes gyűrű	zöld
Felhasználás furattípusnál	zsák- és átmenő furatnál
Termék fajtája	Lépcsős fúró

Garant Garant Master Steel FEED VHM lépcsős fúró M16
