Kivitel:

Nagy teljesítményű mikrofúró univerzális anyaghasználatra, acélmegmunkálási fő területtel. Maximális folyamatbiztonság a teljes rendszer pontosan egymáshoz igazodó szerszámainak és kiszélesített vezetőszalagnak köszönhetően. Nagyon kicsi átmérő fúrása a maximális mélységig az előzetes vezetőfuratot követően. A magátmérő és a forgácstér méretének optimális kompromisszuma az optimális forgácselvezetés érdekében - hosszabb forgácsú anyagok esetén is. A megnövekedett időegység alatt leválasztott forgácstérfogat és élettartam gazdaságos fúrási folyamatot eredményez, a legkisebb furatátmérő esetén is ezzel egyidejűleg nagy L/D arány mellett.

Figyelem:

A mikrofúró folyamatbiztos használatához 8×D-től legalább 4×D vezetőfurat szükséges a 121223 sz. mikro vezetőfúróval. Függőleges megmunkálás és sík munkadarab felület esetén D_C = ⌀ 1 mm-től 12×D hosszig nem szükséges a vezetőfurat. Kérjük, mindig ügyeljen a vezetőfurat forgácsmentességére a rákövetkező fúrószerszám használata előtt. Javasoljuk egy 90°-os süllyesztés létrehozását megfelelően alkalmas NC központozóval a sikeres vezetőfurat után. Kritikus felhasználás esetén (pl. különösen nagy pontosságú megmunkálás, minimális sorjaképződés, alacsonyabb hűtőfolyadék nyomás) csökkentse a szerszám előtolást 50%-kal az anyagba be- és kilépéskor. Hosszú forgácsú anyagoknál adott esetben forgácseltávolítás szükséges 3×D lépésekben egy minimális visszahúzással a vezetőfurat mélységére. Kérjük, ügyeljen az arra alkalmas szerszámbefogó eszközre (zsugorbefogó, hidroplasztikus szerszámbefogó) 0,003 mm-nél kisebb körfutási pontossággal, a kellően magas hűtőfolyadék nyomásra (legalább 30 bar), valamint a hűtőközeg kellően finom szűrésére (D_C <⌀ 2 mm, ≤ 0,010 mm szűrővel; D_C <⌀ 3 mm, ≤ 0,020 mm szűrővel). A megadott L/D arány a mindenkori mélyfurat fúróval elérhető minimális fúrásmélységnek felel meg.

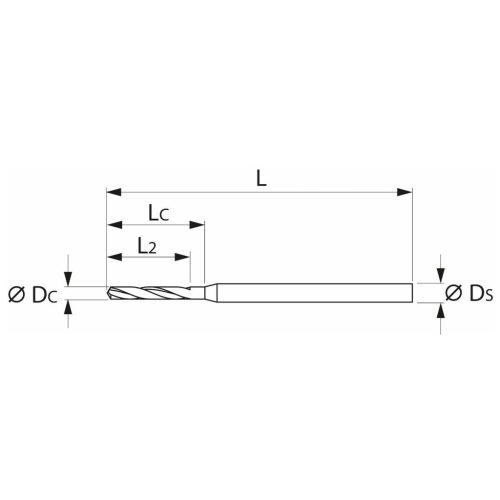

Forgácshorony hossza L_C = L₂ + 1,5 × D_C.

Paraméterek:
Sorozat	Master Steel
Névleges ⌀ DC	2,2 mm
Bevonat	AlCrN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Kivitel	12×D
Tűrés névleges ⌀	h6

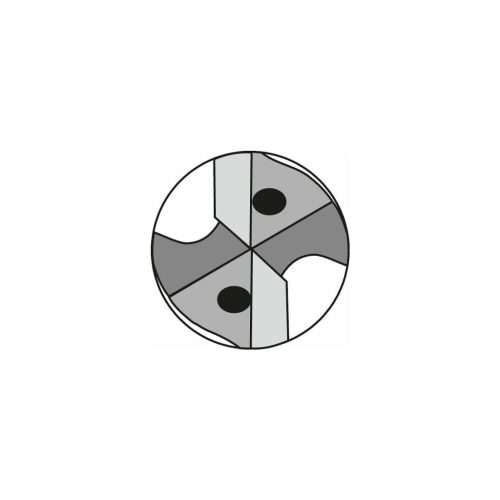

Vágóélek száma Z	2
Csúcsszög	128 fok
Ajánlott Maximális furatmélység L2	27,5 mm
Szár	DIN 6535 HA, h6
Belső hűtés	Igen, 40 bar-ral
Forgácsolási stratégia	HPC
Vezetőfúró szükséges	Igen, vezetőfúró
Semi-Standard	igen

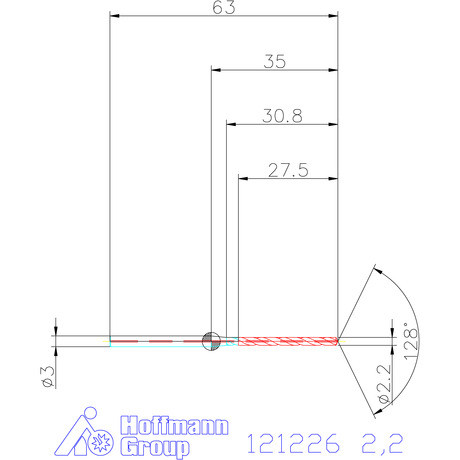

Forgácshorony hossza Lc	30,8 mm
Teljes hossz L	63 mm
Szár ⌀ Ds	3 mm
Előtolás f acélban < 1100 N/mm2	0,095 mm/ford.
Előtolás f INOX-ban < 900 N/mm2	0,06 mm/ford.
Színes gyűrű	zöld
Termék fajtája	Csigafúró

GARANT Master Steel MICRO VHM fúró hengeres szárral DIN 6535 HA 12×D 2,2 mm
