Kivitel:

Újszerű recés profillal, nagyobb előtolásokhoz optimalizálva. Továbbfejlesztett vágóél védelem az enyhe éllekerekítésnek köszönhetően. Rendkívüli hajlítási törőszilárdság ultrafinom szemcsézetű alapanyag felhasználásának köszönhetően.
Belső hűtőfolyadék ellátással a biztonságos forgácselvezetés érdekében.
Akár 0,1 mm fogankénti előtolás lehetséges 2×D mélység mellett (teli horonyban).

Előny:

A szerszámgeometria különösen szorosra sodrott forgácsokat hoz létre, melyeket a lapos forgácshornyok vezetnek el. Így a szerszám magja különösen stabil marad. A nagyméretű homlokoldali aláköszörülésnek köszönhetően akár 10°-os bemarási szög is lehetséges.

Felhasználás:

Nagyoló megmunkáláshoz, különösen alkalmas teli horony megmunkálásához.

Paraméterek:
Sorozat	Master Steel

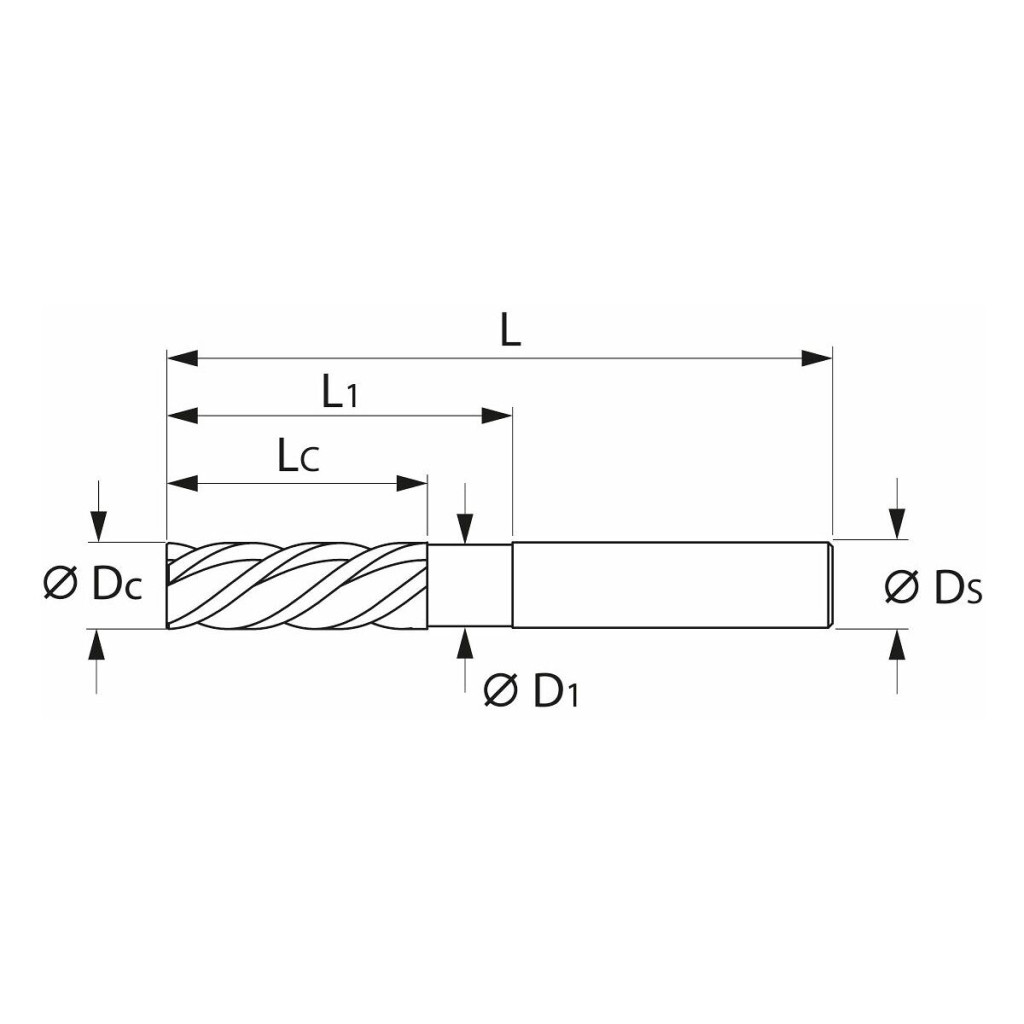

Vágóél ⌀ DC	20 mm
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	DIN 6527
Maróprofil	NR
Tűrés névleges ⌀	d11
Fogak száma Z	5
Spirálszög	42 fok
Élek felosztása	egyenlőtlen
Fogásvételi irány	Vízszintes és ferde
Fogásszélesség ae marási műveletnél	0,4 × D oldalazásnál; 0,05×D másolómarásnál
Szár	DIN 6535 HB, h6
Belső hűtés	igen
Forgácsolási stratégia	HPC

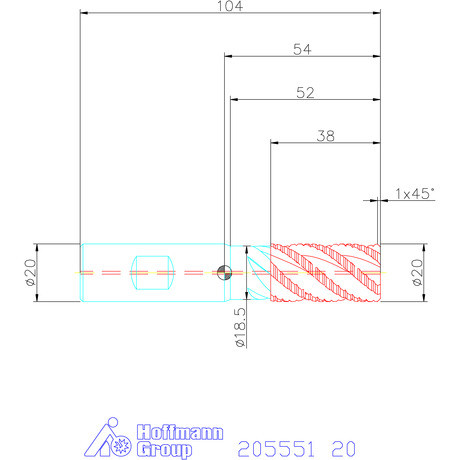

Élhossz Lc	38 mm
Kinyúlási hossz L1 nyakrésszel	52 mm
Nyak ⌀ D1	18,5 mm
Teljes hossz L	104 mm
Szár ⌀ Ds	20 mm

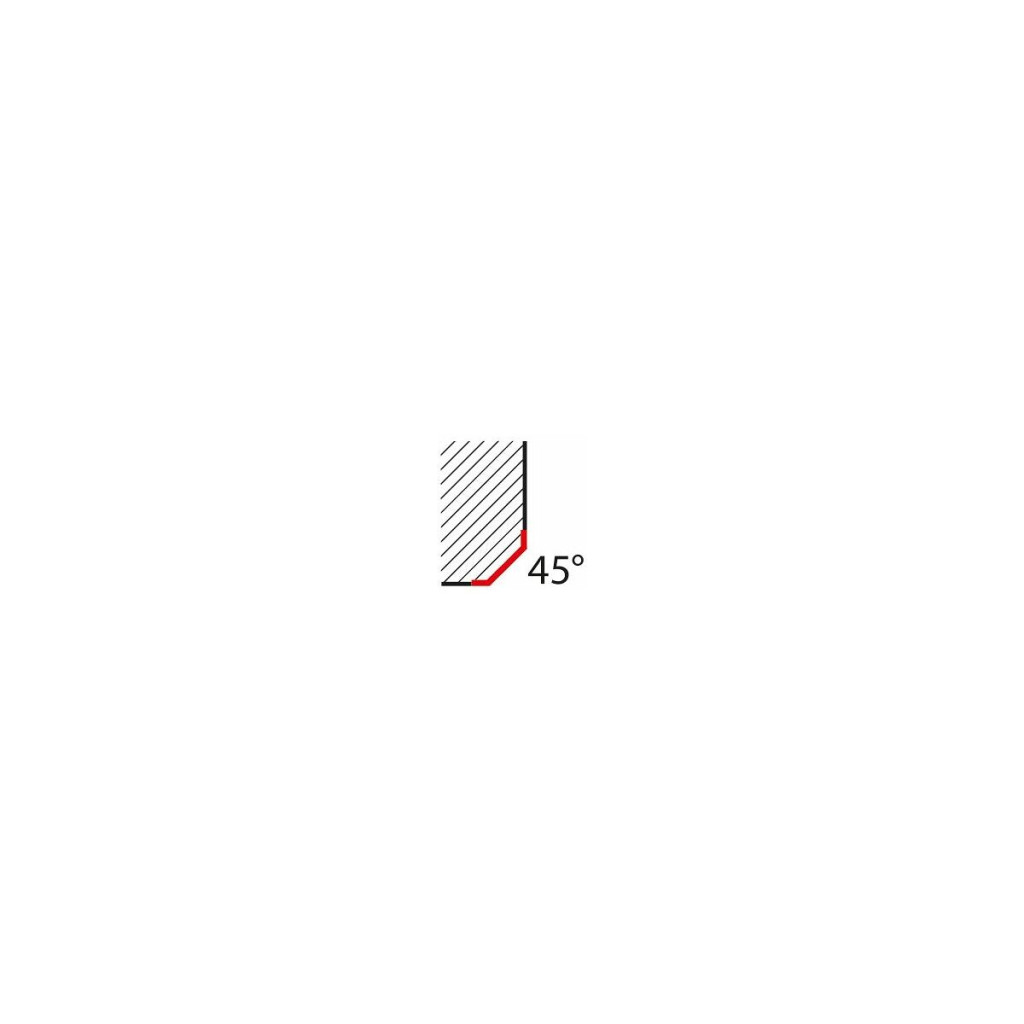

Sarokletörés szélessége 45°-nál	1 mm
Sarokletörés szöge	45 fok
Előtolás fz horonymaráshoz acélban < 900 N/mm2	0,09 mm
Előtolás fz szélezéshez acélban < 900 N/mm2	0,13 mm
Színes gyűrű	zöld
Termék fajtája	Sarokmaró

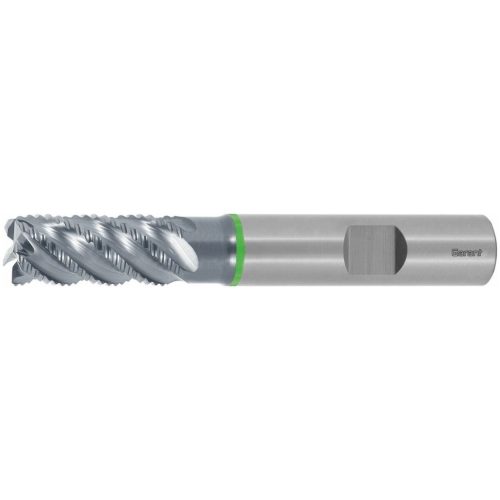

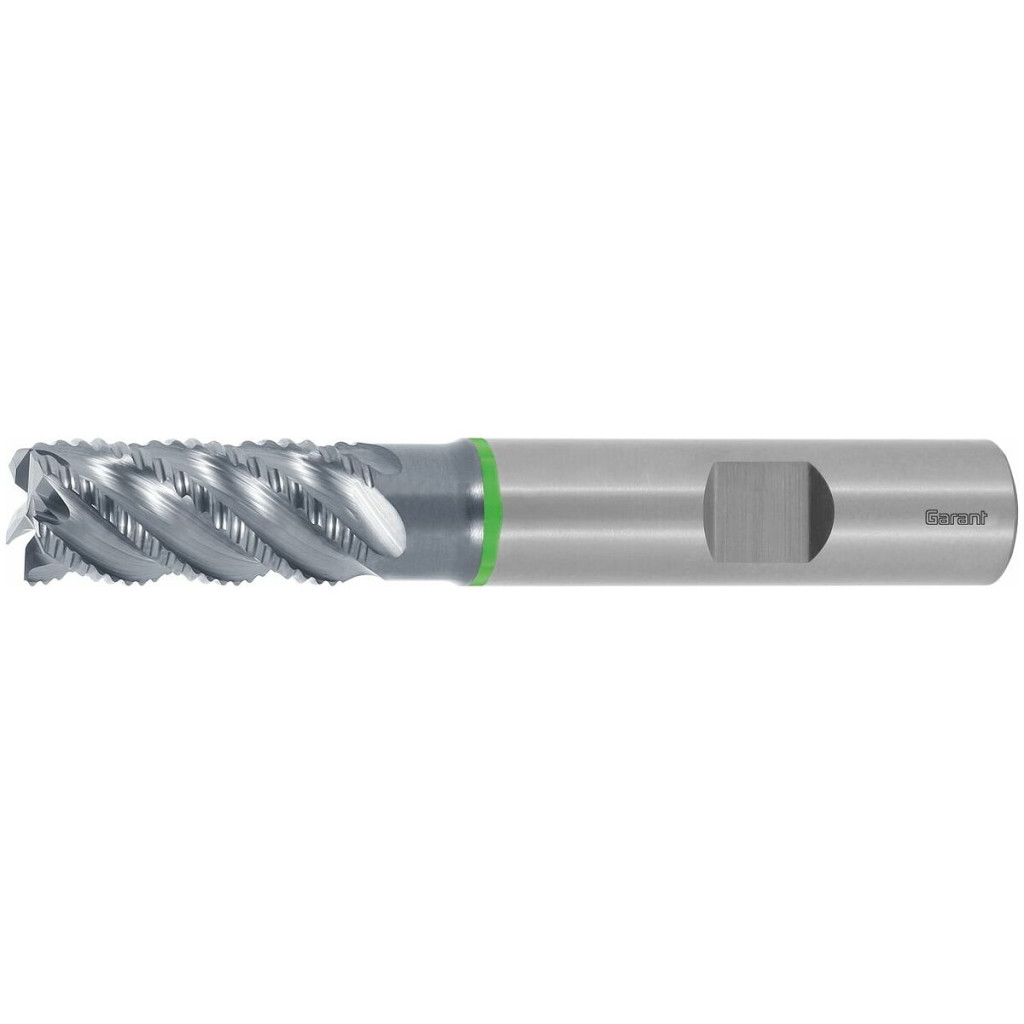

GARANT Master Steel SlotMachine VHM nagyoló maró belső hűtéssel HPC 20 mm
