Kivitel:

HPC maró új fejlesztésű nagy teljesítményű bevonattal. A kitűnő élettartam és optimális forgácsolási teljesítmény érdekében különböző anyagokban.

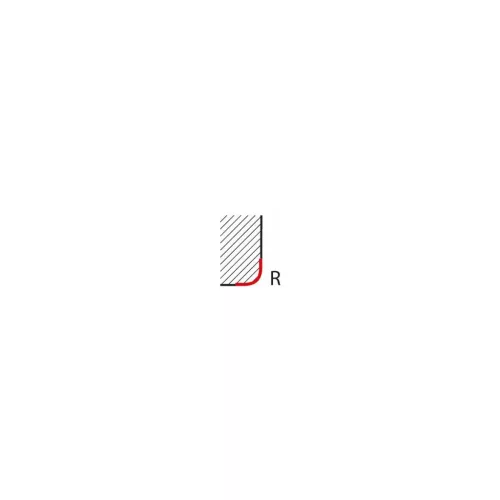

Tűrés: Vágóél rádiusz R₁
Rádiusz mérete 0,1 mm – 1 mm : R₁= ± 0,003 mm.
Rádiusz mérete > 1,0 mm : R₁= ± 0,005 mm.
Duplán hátraköszörült oldalhátszöggel.

Felhasználás:

Kifejezetten nagysebességű megmunkáláshoz a forma- és szerszámgyártásban másolómaráshoz. Kimagasló eredmények száraz marásnál.

Figyelem:

A 206280 sz. utódterméke.

Paraméterek:
Sorozat	Master Steel
Vágóél ⌀ DC	3 mm
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Típus	H
Tűrés névleges ⌀	e8
Fogak száma Z	4
Spirálszög	30 fok
Fogásvételi irány	Vízszintes, ferde és függőleges
Fogásszélesség ae marási műveletnél	0,2 × D oldalazásnál; 0,3 × D oldalazásnál
Szár	DIN 6535 HA, h6
Belső hűtés	nem
Forgácsolási stratégia	HPC

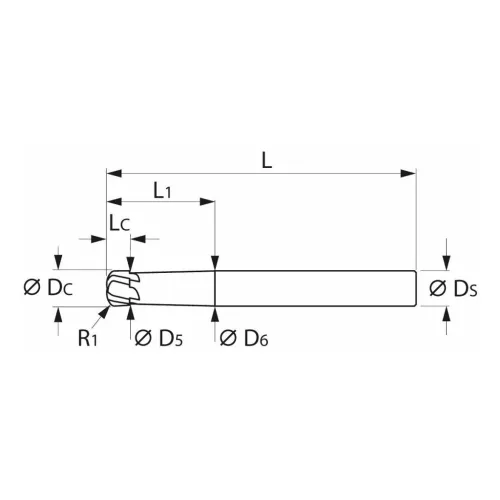

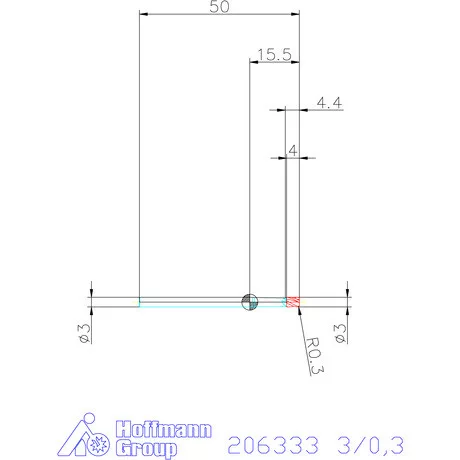

Élhossz Lc	4 mm
Vágóél rádiusz R1	0,3 mm
Kinyúlási hossz L1 nyakrésszel	14 mm
Minimális szár aláköszörülési ⌀ D5	2,7 mm
Maximális szár aláköszörülési ⌀ D6	2,9 mm
Teljes hossz L	50 mm
Szár ⌀ Ds	3 mm
Előtolás fz szélezéshez acélban < 1100 N/mm2	0,01 mm
Előtolás fz másolómaráshoz acélban < 1100 N/mm2	0,012 mm
Színes gyűrű	zöld
Termék fajtája	Tóruszmaró

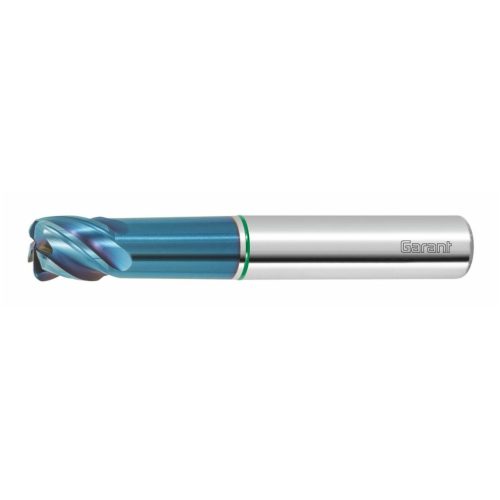

Garant Garant Master Steel VHM tóruszmaró HPC 3/0,3 mm
