Kivitel:

VHM menetmaró egyenlőtlen vágóél osztással és nagyobb számú vágóéllel. Az egyenlőtlen vágóél osztással nagyon nyugodt járás és hosszú szerszám élettartam érhető el.
Új fejlesztésű univerzális geometria és nagy teljesítményű bevonat széles anyagspektrumban történő felhasználáshoz.

Lényegesen alacsonyabb vibráció az egyenlőtlen vágóél osztásnak köszönhetően.
Nagyobb számú vágóél.
A legújabb generációs AlTiN alapú HiPIMS bevonat.
Korrigált menetprofil a profiltorzulások elkerüléséhez.

Előny:

Szároldali süllyesztő lépcsővel 90°-os süllyesztéshez és menetmaráshoz egy műveletben.

Felhasználás:

UNC egységes durvamenethez ASME-B1.1.

Figyelem:

A HB és HE alak a HA kivitellel azonos áron szállítható.
HB alak: a 139733 + 129100 HB számmal rendelje meg
HE alak: a 139733 + 129100 HE számmal rendelje meg

Paraméterek:
Sorozat	Master TM
Menetméret	10-24 UNC
Bevonat	AlTiN
Menetfajta	UNC; UNC-LH
Profilszög	60 fok
Szerszámanyag	VHM
Szár	DIN 6535 HA, h6-tal
Belső hűtés	igen
Vágásirány	jobbos
Menetemelkedés	1,058 mm
Menet / coll	24

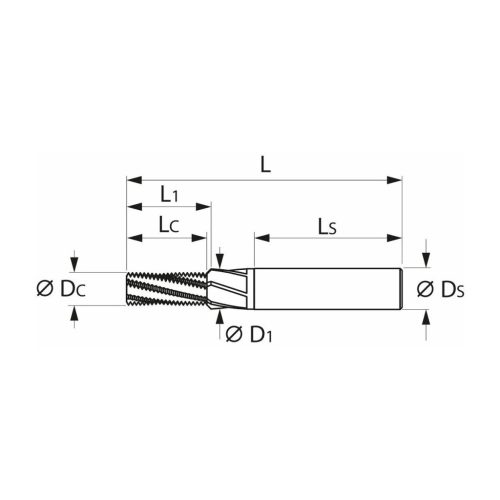

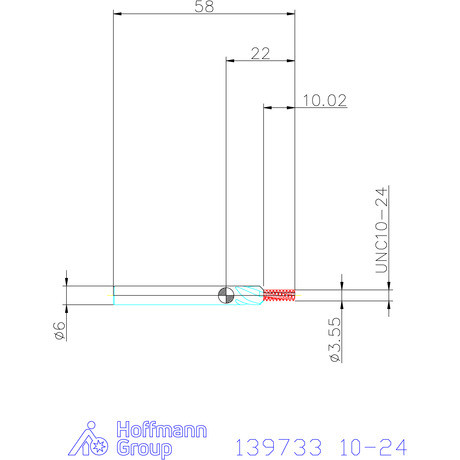

Névleges ⌀ DC	3,55 mm
Élhossz Lc	10,02 mm
Szárhossz Ls	36 mm
Teljes hossz L	58 mm
Szár ⌀ Ds	6 mm
Nyak ⌀ D1	5,75 mm
Programozási érték a süllyesztéshez L1	10,91 mm
Fogak száma Z	4
Előtolás fz acélban < 750 N/mm2	0,03 mm
Felhasználás furattípusnál	max. 2×D zsákfuratnál; max. 2×D átmenő furatnál
Élek felosztása	egyenlőtlen
Süllyesztő lépcső szöge	90 fok
Menet ⌀	4,83 mm
Szártűrés	h6
Forgácshornyok száma	4
Színes gyűrű	zöld
Bel- /kültéri felhasználás	Belső
Menetprofil	Teljes profil
Termék fajtája	Gewindefräser

GARANT Master TM száras menetmaró süllyesztő lépcsővel 2×D 10-24
