GARANT Master TM száras menetmaró süllyesztő lépcsővel 2×D G3/8

Csomagajánlatok

Részletek

Kivitel:

VHM menetmaró egyenlőtlen vágóél osztással és nagyobb számú vágóéllel. Az egyenlőtlen vágóél osztással nagyon nyugodt járás és hosszú szerszám élettartam érhető el.
Új fejlesztésű univerzális geometria és nagy teljesítményű bevonat széles anyagspektrumban történő felhasználáshoz.

• Lényegesen alacsonyabb vibráció az egyenlőtlen vágóél osztásnak köszönhetően.
• Nagyobb számú vágóél.
• A legújabb generációs AlTiN alapú HiPIMS bevonat.
• Korrigált menetprofil a profiltorzulások elkerüléséhez.

Előny:

Szároldali süllyesztő lépcsővel 90°-os süllyesztéshez és menetmaráshoz egy műveletben.


Felhasználás:

Hengeres Whitworth csőmenethez DIN-ISO 228/1 (nem tömített menetes kötések). Belső és külső menethez alkalmas.

Figyelem:

A HB és HE alak a HA kivitellel azonos áron szállítható.
HB alak: a 139716 + 129100 HB számmal rendelje meg.
HE alak: a 139716 + 129100 HE számmal rendelje meg.

Paraméterek:
Sorozat	Master TM
Menetméret	G3/8
Bevonat	AlTiN
Menetfajta	G; G-LH
Profilszög	55 fok
Szerszámanyag	VHM
Szár	DIN 6535 HA, h6
Menetemelkedés	1,337 mm
Menet / coll	19

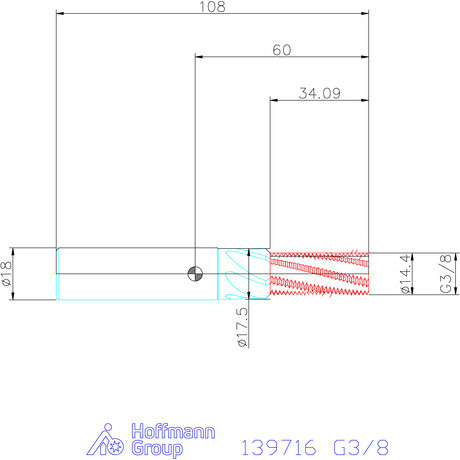

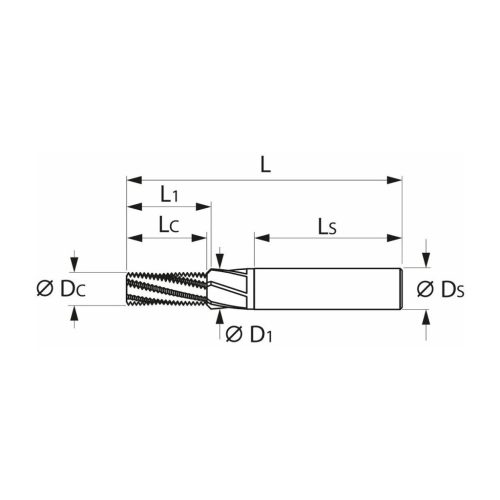

Névleges ⌀ DC	14,4 mm
Élhossz Lc	34,09 mm
Szárhossz Ls	55,8 mm
Teljes hossz L	108 mm
Szár ⌀ Ds	18 mm
Nyak ⌀ D1	17,5 mm
Programozási érték a süllyesztéshez L1	35,47 mm
Fogak száma Z	6
Belső hűtés	igen
Felhasználás furattípusnál	max. 2×D zsákfuratnál; max. 2×D átmenő furatnál
Felhasználás külső menetnél	max. 2×D csapmenetnél
Élek felosztása	egyenlőtlen
Süllyesztő lépcső szöge	90 fok
Előtolás fz acélban < 750 N/mm2	0,11 mm
Menetprofil	Teljes profil
Forgácshornyok száma	6
Színes gyűrű	zöld
Bel- /kültéri felhasználás	Belső
Menetmélység	34,09 mm
Termék fajtája	Gewindefräser

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

139716 G3/8

Címke:

139716 G3/8, GARANT Master TM száras menetmaró süllyesztő lépcsővel 2×D G3/8

Tömeg:

325 g/db
