Kivitel:

VHM menetmaró egyenlőtlen vágóél osztással és nagyobb számú vágóéllel. Az egyenlőtlen vágóél osztással nagyon nyugodt járás és hosszú szerszám élettartam érhető el.
Új fejlesztésű univerzális geometria és nagy teljesítményű bevonat széles anyagspektrumban történő felhasználáshoz.

Lényegesen alacsonyabb vibráció az egyenlőtlen vágóél osztásnak köszönhetően.
Nagyobb számú vágóél.
A legújabb generációs AlTiN alapú HiPIMS bevonat.
Korrigált menetprofil a profiltorzulások elkerüléséhez.

Előny:

Szároldali süllyesztő lépcsővel 90°-os süllyesztéshez és menetmaráshoz egy műveletben.

Figyelem:

A HB és HE alak a HA kivitellel azonos áron szállítható.
HB alak: a 139663 + 129100 HB számmal rendelje meg.
HE alak: a 139663 + 129100 HE számmal rendelje meg.

Paraméterek:
Menetméret	M14
Bevonat	AlTiN
Menetfajta	M; M-LH
Profilszög	60 fok
Szerszámanyag	VHM
Menet szabvány	DIN 13
Szár	DIN 6535 HA, h6-tal
Menetemelkedés	2 mm

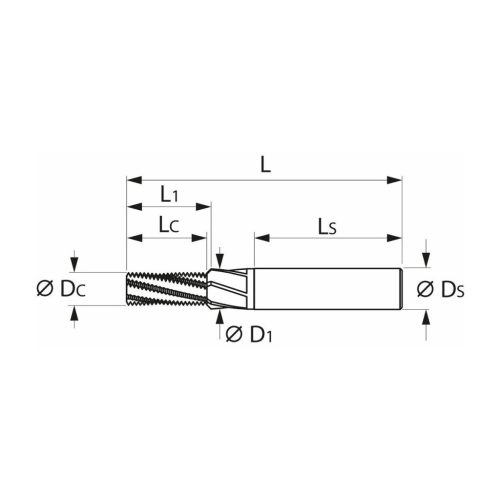

Névleges ⌀ DC	11,5 mm
Élhossz Lc	29 mm
Szárhossz Ls	58,4 mm
Teljes hossz L	106 mm
Szár ⌀ Ds	16 mm
Nyak ⌀ D1	15 mm
Programozási érték a süllyesztéshez L1	30,5 mm
Belső hűtés	igen
Fogak száma Z	6
Felhasználás furattípusnál	max. 2×D zsákfuratnál; max. 2×D átmenő furatnál
Élek felosztása	egyenlőtlen
Süllyesztő lépcső szöge	90 fok
Előtolás fz acélban < 750 N/mm2	0,1 mm
Menetprofil	Teljes profil
Szártűrés	h6
Forgácshornyok száma	6
Színes gyűrű	zöld
Bel- /kültéri felhasználás	Belső
Menetmélység	29 mm
Sorozat	Master TM
Termék fajtája	Gewindefräser

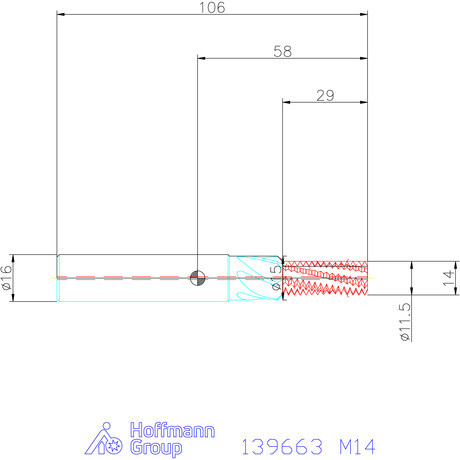

GARANT Master TM száras menetmaró süllyesztő lépcsővel 2×D M14
