Garant Garant ZeroClamp befogótárcsa önzáró Z138L

Csomagajánlatok

Részletek

Kivitel:

• A kioldáshoz 6 bar sűrített levegő csatlakozás szükséges.
• Radiális kiegyenlítés 0,1 mm.
• Maximális tőcsavar behúzás 1 mm.
• Ismétlési pontosság < 2,5 μm.
• Minden komponens rozsdamentes, vagy korrózióvédett acélból készült.

A GARANT ZeroClamp rendszer nullponti befogása fontos funkciót tölt be a modern gyártási rendszerekben, különösen az automatizált gyártásban. A speciális érintkezési felületnek köszönhetően pontos és megbízható nullpont ismétlési pontosságot biztosít. A rendszer pneumatikus szorítóereje biztonságosan megtartja a munkadarabokat a kívánt helyzetben, így a munkadarab gyors és pontos cseréje lehetséges újrapozicionálás nélkül. Ez csökkenti az átfogatási ráfordításokat és növeli a termelékenységet. A GARANT ZeroClamp rendszer nullponti befogása elengedhetetlen a hatékony gyártási folyamatokhoz. Ismerje meg a GARANT ZeroClamp innovatív technológiáját és optimalizálja a termelést.

Előny:

• Ismétlési pontosság < 2,5 μm.
• Mindig játékmentes a HSK elv miatt. (Üreges szárú kúp)
• Termoszimmetrikus az előfeszített befogó kúpoknak köszönhetően. Ezek az alapméretek pontatlanságait mindig a nullpont felé egyenlítik ki.
• Csak egy befogócsap típus szükséges, ezáltal egyszerű a logisztika.
• 30 %-kal nagyobb erő/löket a standard befogótárcsákhoz képest. A befogó tolórész lineáris fogásvételű, nem szükséges a gyors- és szorító löket közötti felosztás.
• Lefúvatás funkció, turbó funkció és szorító tolórész helyzetének lekérdezése.
• Nem szükséges szabad- vagy kétoldalas tőcsavar, de klasszikus módon is működik ezekkel a tőcsavarokkal is.

Funkció:

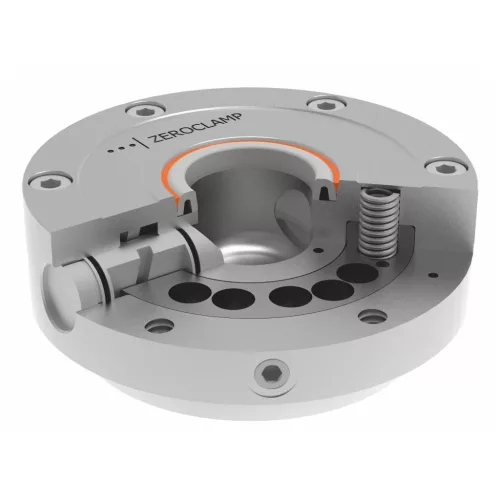

A tolórészen kifeszített dugattyú menesztőkkel van felszerelve, melyek 15°-os szögben helyezkednek el és a tolóba kapaszkodnak.
A dugattyú mozgásakor a szorító tolórész radiálisan mozog és a befogócsapot a 14 szorító rugó rugóerejével rögzíti.

Felhasználás:

Befogóeszközökbe való egyedi beépítéshez. A meglévő alaplapra történő utólagos felszereléshez a nagyobb tartóerő érdekében.

Opcionális tartozék:

360025 sz. 16M8, 16M10, 18M12, 18M16 és 25M10. méretű befogócsap.

Paraméterek:
Sorozat	ZeroClamp
Tartóerő M10	35 kN
Tartóerő M12	50 kN
Tartóerő M16	70 kN
Behúzóerő	8 kN
Behúzóerő Turbóval	25 kN

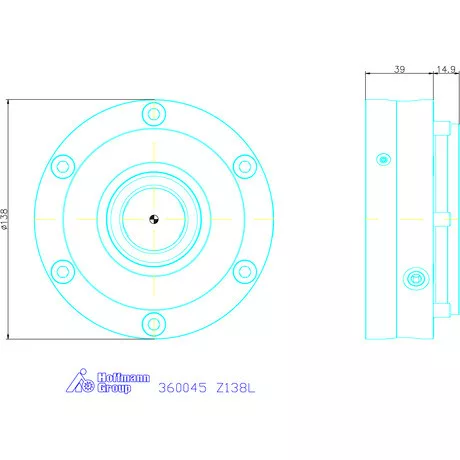

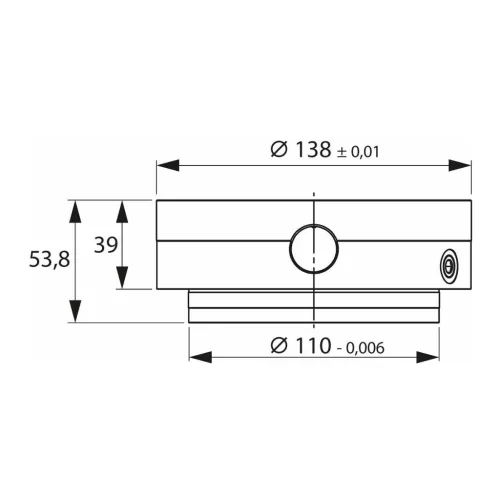

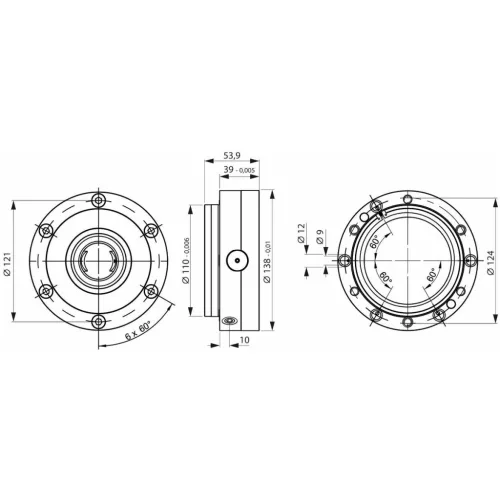

Befogótárcsa ⌀ d	138 mm
Tájolófurat van	nem
Radiális kiegyenlítés	0,1 mm
Ismétlési pontosság	< 2,5 µm
Termék fajtája	Befogótárcsa

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Címke:

360045 Z138L, GARANT ZeroClamp befogótárcsa önzáró Z138L

Custom label:

Garant Garant ZeroClamp befogótárcsa önzáró Z138L

Tömeg:

4,082 kg/db
