Kivitel:

DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12).
Az innovatív poligon forma széles felhasználási spektrumot biztosít. A multifunkcionális bevonatszerkezettel maximális élettartam érhető el nagy szilárdságú anyagokban is.
Tűrési osztály: ISO 3X / 6GX = 0,02 − 0,04 mm túlmérettel.

Felhasználás:

Olyan munkadarabokhoz, melyeket galvanikus védőréteggel látnak el, vagy edzés következtében enyhén zsugorodnak.

Paraméterek:
Menetméret	M8
Bevonat	TiN
Menetfajta	M
Profilszög	60 fok
Szerszámanyag	HSS E PM
Szabvány	DIN 2174
Menet szabvány	DIN 13
Tűrési osztály	ISO 3X 6GX
Bekezdő alak	C
Szár	Hengeres szár, h9-tel
Belső hűtés	nem
Felhasználás furattípusnál	max. 1,5×D zsákfuratnál; max. 1,5×D átmenő furatnál
Vágásirány	jobbos
Menetemelkedés	1,25 mm
Teljes hossz L	90 mm
Szár ⌀ Ds	8 mm
Szár négyszög □	6,2 mm
Magfurat ⌀ irányérték	7,45 mm
Menet ⌀	8 mm
Forgácshornyok száma	5
Színes gyűrű	zöld
Vágóélek száma Z	5
Menetmélység	12 mm
Termék fajtája	Menetformázó

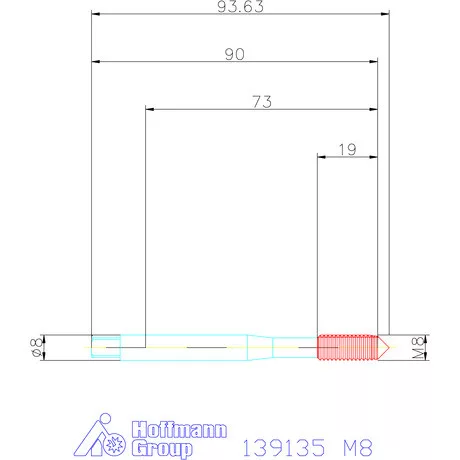

Garant Gépi menetformáló kenőhorony nélkül HSS-E-PM 6GX M8
