Kivitel:

DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12). Kenőhornyokkal, optimális kenőhatás mélyebb menetek esetében is.
Tűrésosztály: ISO 2X/6HX.
A legújabb generációs nagy teljesítményű menetformázó, speciális fejlesztésű acél anyagoknál való használathoz.

Optimalizált poligon geometria a kisebb nyomaték érdekében.
Többrétegű HIPIMS bevonat a nagy kopásállóság érdekében.
HSS-E-PM alapanyag a maximális folyamatbiztonság érdekében.

Belső hűtőfolyadék ellátással az oldalsó hornyokból. Ez maximális élettartamot tesz lehetővé átmenő- és zsákfurat megmunkálás esetén.

Paraméterek:
Menetméret	M20
Bevonat	TiAlN
Menetfajta	M
Profilszög	60 fok
Szerszámanyag	HSS E PM
Szabvány	DIN 2174
Menet szabvány	DIN 13
Tűrési osztály	ISO 2X 6HX
Bekezdő alak	C
Szár	Hengeres szár, h9-tel
Belső hűtés	igen
Felhasználás furattípusnál	max. 3×D zsákfuratnál; max. 3×D átmenő furatnál
Vágásirány	jobbos
Menetemelkedés	2,5 mm

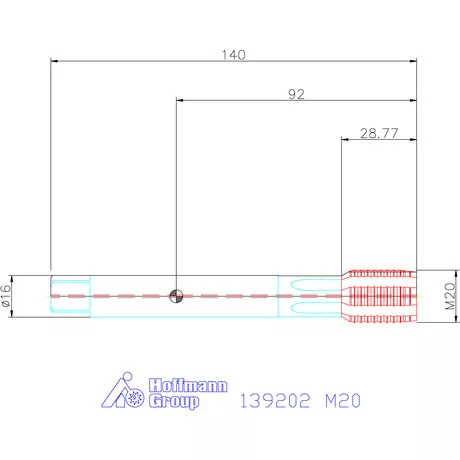

Teljes hossz L	140 mm
Szár ⌀ Ds	16 mm
Szár négyszög □	12 mm
Magfurat ⌀ irányérték	18,9 mm
Menet ⌀	20 mm
Forgácshornyok száma	8
Színes gyűrű	nincs
Vágóélek száma Z	8
Menetmélység	60 mm
Sorozat	GARANT Master
Termék fajtája	Menetformázó

Gépi menetformázó kenőhornyokkal HSS-E-PM, IK / Form C 6HX M20
