Kivitel:

DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12). Kenőhornyokkal, optimális kenőhatás mélyebb menetek esetében is.
Tűrési osztály: 7GX.
A legújabb generációs nagy teljesítményű menetformázó, speciális fejlesztésű acél anyagoknál való használathoz.

Optimalizált poligon geometria a kisebb nyomaték érdekében.
Többrétegű HIPIMS bevonat a nagy kopásállóság érdekében.
HSS-E-PM alapanyag a maximális folyamatbiztonság érdekében.

Felhasználás:

Olyan munkadarabokhoz, melyek galvanikus védőréteggel rendelkeznek, vagy edzés következtében enyhén zsugorodnak.

Paraméterek:
Menetméret	M10
Bevonat	TiAlN
Menetfajta	M
Profilszög	60 fok
Szerszámanyag	HSS E PM
Szabvány	DIN 2174
Menet szabvány	DIN 13
Tűrési osztály	7GX
Bekezdő alak	C
Szár	Hengeres szár, h9-tel
Belső hűtés	nem
Felhasználás furattípusnál	max. 3×D zsákfuratnál; max. 3×D átmenő furatnál
Vágásirány	jobbos
Menetemelkedés	1,5 mm
Teljes hossz L	100 mm
Szár ⌀ Ds	10 mm
Szár négyszög □	8 mm
Magfurat ⌀ irányérték	9,35 mm
Menet ⌀	10 mm
Forgácshornyok száma	6
Színes gyűrű	nincs
Vágóélek száma Z	6
Menetmélység	30 mm
Sorozat	GARANT Master
Termék fajtája	Menetformázó

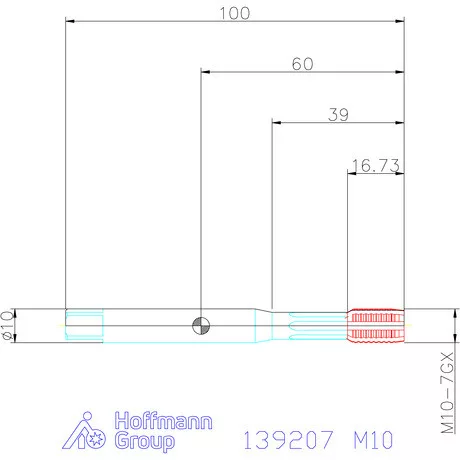

Gépi menetformázó kenőhornyokkal HSSE-PM Form C 7GX M10
