Garant Gépi menetfúró szinkronorsókhoz HSS-E-PM Form E G1/8

Csomagajánlatok

Részletek

Kivitel:

Stabil kivitel jobbspirállal és DIN 1835-B szerinti szárral. Speciális geometria szinkronizált orsóhajtású gépeken történő használatra. Így a menetfúró vezetése a gép szinkronorsójának segítségével történik. A legújabb generációs DLC sp² bevonattal. Használható emulzióval (min. 8%).
Form E (elővágás: 1,5 − 2 menet) a lehető legnagyobb menetmélység érdekében.

Felhasználás:

Hengeres Whitworth csőmenethez DIN-ISO 228/1 (tömített menetes kötésekhez nem alkalmas).

Figyelem:

Szinkronorsókon történő alkalmazáshoz, a 338100 − 338121 sz. GARANT gyorscserés menetvágó tokmány minimális hosszkiegyenlítéssel (MLA) a legbiztonságosabb megmunkálást biztosítja.

Paraméterek:
Menetméret	G1/8
Bevonat	DLC
Menetfajta	G
Profilszög	55 fok
Szerszámanyag	HSS E PM
Szabvány	Gyári szabvány
Bekezdő alak	E
Spirálszög	40 fok
Szár	DIN 1835 B, h6-tal
Belső hűtés	nem
Felhasználás furattípusnál	max. 2,5×D zsákfuratnál
Vágásirány	jobbos
Menetemelkedés	0,907 mm
Menet / coll	28

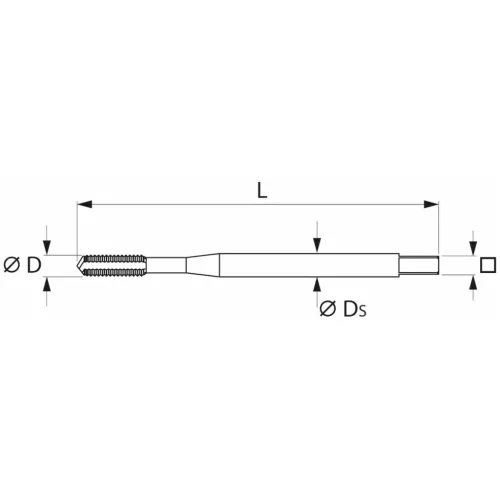

Menet ⌀	9,73 mm

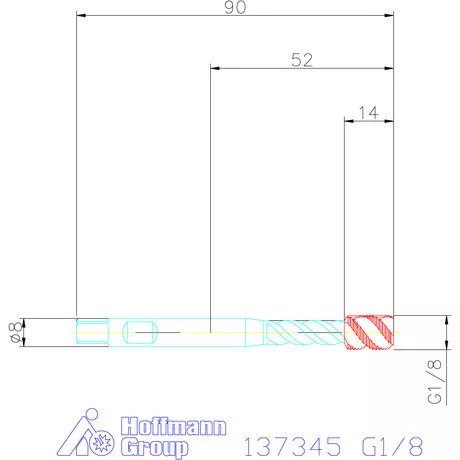

Teljes hossz L	90 mm
Szár ⌀ Ds	8 mm
Szár négyszög □	6,2 mm
Magfurat ⌀	8,8 mm
Szártűrés	h6
Menetszerszám fajtája	Gépi menetfúró szinkron megmunkáláshoz
Forgácshornyok száma	3
Színes gyűrű	sárga
Vágóélek száma Z	3
Menetmélység	24,33 mm
Termék fajtája	Menetfúró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

137345 G1/8

Címke:

137345 G1/8, Gépi menetfúró szinkronorsókhoz HSS-E-PM Form E G1/8

Tömeg:

33 g/db
