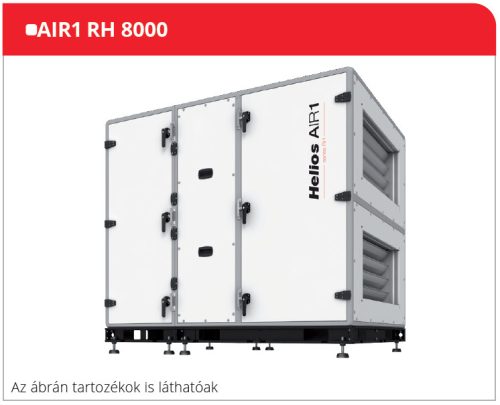

HELIOS AIR1 RH 8000: Hővisszanyerős központi szellőző, EC motorral, rotációs hőcserélővel, álló kivitel, ~3 fázis, 400 V

Általános ismertető

Készülékház

Robusztus és stabil alumínium keretprofilokból készült készülékház, termikusan optimalizálva a hőhidak minimalizálása érdekében. Dupla falú panelek alucink lemezből. Minden oldalon 50 mm vastag ásványgyapot hőés hangszigeteléssel. A készülékház kívülről korrózióálló védőbevonattal ellátott, RAL 7047 színben, C4 korrózióállósági osztály, így kültéren is használható. Belül horganyzott. A sima belső felületek megfelelnek a VDI 6022 szerinti higiéniai követelményeknek, optimálisan tisztíthatók. A készülék mindkét oldalán található nagyvonalú szerviznyílások az összes egységhez biztosítják az egyszerű hozzáférést és optimális karbantartási lehetőséget kínálnak. A szervizajtók karbantartás nélküli csuklópántokkal és reteszelhető karral felszereltek. A nem osztható készülékek (RH 3000- rel bezárólag) úgy lettek kialakítva, hogy a tartozékok, pl. az elektromosvagy melegvizes utófűtő problémamentesen, akár utólag is a szellőztető gépbe szerelhetők legyenek.

Ház- és tömörségi osztályok a DIN EN 1886 szerint

Hőszigetelés T2

Hőhíd tényező TB2

Mechanikus stabilitás D1

Készülékház szivárgása túlnyomás esetén L1

Készülékház szivárgása vákuum esetén L1

Szűrő bypass szivárgás F9

A készülék telepítése

Minden eszköz alkalmas beltéri vagy kültéri telepítésre. Kültéri felszereléshez feltétlenül szükség van kiegészítő tartozékokra (például esővédő tető, szívó- / kifúvónyílás fedelek, stb.). Kérjük, vegye figyelembe a tartozékok listáját, vagy konfigurálja az eszközét a www.AIR1Select.com online konfigurációs szoftverünkkel.

Hőcserélő

Az Eurovent tanúsítvánnyal ellátott, alumíniumból készült rotációs hőcserélőt (kondenzációs rotor) a legújabb szabványoknak megfelelően gyártják, és garantálják a legmagasabb minőséget és magas hatásfokot. A hőcserélő hő- és hidegvisszanyerésre alkalmas, további nedvesség-átadó képességgel és körülbelül -15 °C-os külső levegőhőmérsékletig biztosít jegesedés elleni védelmet. Az optimális higiéniát kifinomult tömítőrendszer és egy a szállítás részét képező öblítőkamra biztosítja. A rotorhajtás energiahatékony léptetőmotorral történik, amellyel folyamatosan és pontosan szabályozható a rotor fordulatszáma. Az innovatív "Power-Belt" hajtószíj garantálja a nagy kopásállóságot, a hosszú élettartamot és az egyszerű cserét. Az "SO" típusú készülékek adszorpciós rotorral vannak felszerelve, amely növeli a levegő páratartalmának és hőjének átvitelét, legfeljebb 90% nedvesség visszanyeréssel. Az ilyen típusú hőcserélők másik jellemzője a körülbelül -20 ° C külső levegőhőmérsékletig fennálló jegesedés elleni védelem.

A készülékház oszthatósága

RH 5000 méretű eszköztől a készülékház osztható, hogy megkönnyítsék a szállítást és a telepítés helyén történő könnyebb mozgatást. Megjegyzés: a szállításra már külön modulokban kerül sor, azaz több szállítási egységben.

Ventilátorok

A ventilátorok a készülékben rezgéscsillapítva rögzítettek, szabadon futó, hátrahajló lapátozású, radiális járókerékkel szereltek. A közvetlen meghajtású ventilátorok a csendes és energiatakarékos üzem érdekében, fokozatmentesen fordulatszám szabályozható EC elektromotorokkal hajtottak. A nagyteljesítményű műanyag járókerék kétszintű dinamikus kiegyensúlyozással gyártott. Fokozatmentesen szabályozható 0 – 10 V-os jelen keresztül. Az összes elektromos részegység csatlakozóval ellátott a könnyű karbantarthatóság érdekében. Az Eurovent tanúsított EC motorok IE4 osztállyal rendelkeznek, így biztosított az alacsony SFP érték és a magas hatásfok. Bekötés A friss-, kifúvási-, elszívási- és befúvási levegő szerelésbarát módon Az RH sorozatról részletesen. 2 78 Helios AIR1 RH sorozat csatlakoztatható a cső- vagy csatornarendszerhez. A légcsatornarendszer beszereléséhez az egység a földre állítva 180° -kal elforgatható, hogy a frisslevegő- és a kifúvott levegő, valamint az elszívó és a befúvó csatlakozások balra vagy jobbra legyenek. Kerek csőrendszerhez adaptáláshoz RH 6000 készülékmérettől opcionálisan kiegészítőként különféle tartozékok kaphatók.

Szabályozás

A berendezés egy modern, sokoldalú vezérléssel, üzemre készen kerül leszállításra. A szabályozás szerelésbarát módon, a készülék tetején egy külön csatlakozó dobozban helyezkedik el, a készülék komponensei gyárilag bekötöttek és funkciójuk tesztelt. Két eltérő típusú kezelőelem áll rendelkezésre (szükséges tartozék).

A szabályozási funkciók áttekintése:

Kiválasztható a kívánt üzemmód: Állandó térfogatáramú (CAV), állandó nyomású (CAP, külön tartozékkal), vagy állandó fordulatszámú (CRPM) típusokból.

Többféle üzemmód és fokozat állítható be.

Automatikus szabályozás páratartalom- vagy levegőminőség érzékelők alapján. Akár 18 darab érzékelő is csatlakoztatható a hátrom típusból.

Automatikus üzem beállítható heti programmal.

Szabad hűtés (éjszakai hűtés/bypass funkció is), illetve aktív hűtés (opcionális hűtőegységgel) is lehetséges.

Üzembe helyezési asszisztens segíti a készülék és tartozék könnyű és hibamentes üzembe helyezését.

Épületautomatikai rendszerre köthető a Modbus vagy BACnet hálózaton keresztül.

Digitális kimenet gyűjtőhibaüzenetekhez.

Légszűrő

A kazettás szűrők a pontos és dinamikus szűrőfelügyelet segítségével, hosszú üzemidővel rendelkeznek. Könnyű szűrő cseréje a bepattintható keret és a gyorskioldó eszköz segítségével. Opcionálisan többszintű szűrőkoncepció is lehetséges az eszközön belül.

Műszaki adatok

Zajszint

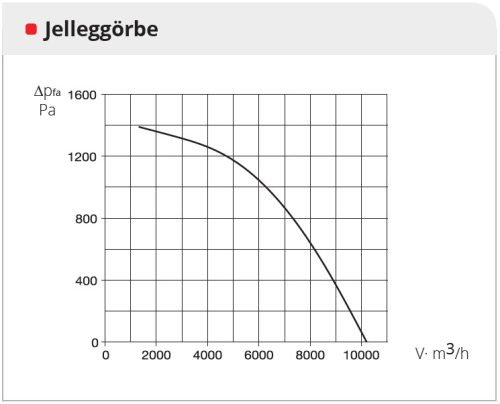

Jelleggörbe

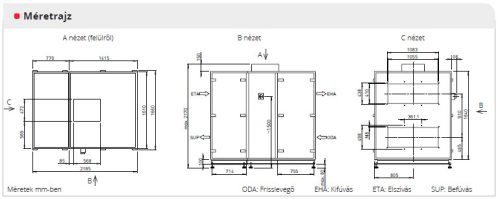

Méretrajz
