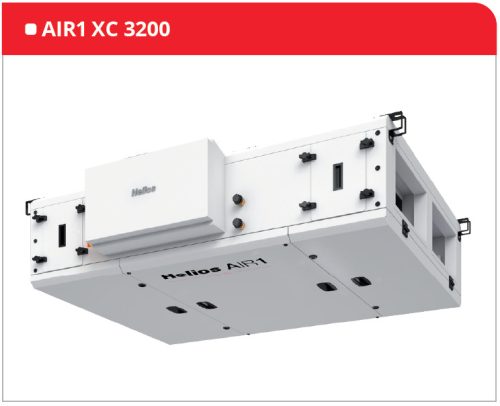

HELIOS AIR1 XC 3200 L: Hővisszanyerős központi szellőző, EC motorral, mennyezeti kivitel, Bypass, ~3 fázis, 400 V

Általános leírás

Készülékház

Kompakt ház panelkonstrukciós formában, alucink lemezből, minden oldalon 50 mm vastag ásványgyapot hő- és hangszigeteléssel. A készülékház kívülről korrózióálló védőbevonattal ellátott, RAL 7047 színben, C4 korrózióállósági osztály, belül alucink lemezes kialakítással. A sima belső felületek megfelelnek a VDI 6022 szerinti higiéniai követelményeknek, optimálisan tisztíthatók. A készülék alján található szerviznyílások az összes részegységhez biztosítják a hozzáférést. További szerviznyílások találhatók a készülék oldalán, lehetőséget biztosítva a szűrőcsere oldalsó elvégzéséhez. A befúvás és a kifúvás oldalán is nemesacél kondenzátum tálca található. A készülékmérethez igazított kondenzátum szivattyú opcionális tartozékként rendelkezésre áll. Az AIR1 XC sorozat úgy lett kialakítva, hogy az elektromos- vagy melegvizes utófűtő problémamentesen, akár utólag is a készülékbe szerelhető legyen.

Hőcserélő

Az Eurovent tanúsított kereszt-ellenáramú alumínium hőcserélő, az EN 308 szerinti akár 90%-os termikus hatásfokkal. A hőcserélő magas belső tömítettséggel rendelkezik, miáltal még ott is kitűnően alkalmazható, ahol fennáll a szagok átvitelének veszélye. A hőcserélő gyárilag rendelkezik egy automatikus bypass mechanizmussal a nyári éjszakai természetes hűtéshez. Szériakivitelben egy elektromos előfűtő gondoskodik nagyonalacsony külső hőmérséklet esetén a hőcserélő fagyvédelméről, és garantálja a biztos üzemet és az egész éves folyamatos hőcserélést. Megakadályozza a hőcserélő elfagyását és garantálja a biztos üzemet és az egész éves folyamatos optimális hőcserélést.

Ventilátorok

A ventilátorok a készülékben rezgéscsillapítva rögzítettek, szabadon futó, hátrahajló lapátozású, radiális járókerékkel. A közvetlen meghajtású ventilátorok a csendes és energiatakarékos üzem érdekében, fokozatmentesen fordulatszám szabályozható EC elektromotorokkal hajtottak. A nagyteljesítményű műanyag járókerék kétszintű dinamikus kiegyensúlyozással gyártott. Fokozatmentesen szabályozható 0 – 10 V jelen keresztül. Az összes elektromos részegység csatlakozóval ellátott a könnyű karbantarthatóság érdekében. Az Eurovent tanúsított EC motorok IE4 osztállyal rendelkeznek, így biztosított az alacsony SFP érték a magas hatásfok és a jövőbeni ErP rendeleteknek való megfelelés.

Kábelvezetés

A friss-, kifújt-, elszívottt- és befújt levegő szerelésbarát módon csatlakoztatható a cső- vagy csatornarendszerhez. Kör keresztmetszetű csőrendszerhez csatlakoztatásához átmenti idomok állnak rendelkezésre.

Szabályozás

A szellőztető berendezés egy modern, sokoldalú vezérléssel, üzemre készen kerül leszállításra. A szabályozás szerelésbarát módon, a készülék oldalán egy külön csatlakozó dobozban helyezkedik el, a készülék komponensei gyárilag bekötöttek és funkciójuk tesztelt. Két eltérő típusú kezelőelem áll rendelkezésre (szükséges tartozék).

A szabályozási funkciók áttekintése:

Kiválasztható a kívánt üzemmód: Állandó térfogatáramú (CAV), állandó nyomású (CAP, külön tartozékkal), vagy állandó fordulatszámú (CRPM) típusokból.

Többféle üzemmód és fokozat állítható be.

Automatikus szabályozás páratartalom-, levegőminőség érzékelők alapján. Akár 18 darab érzékelő is csatlakoztatható a három típusból.

Automatikus üzem beállítható heti programmal.

Szabad hűtés, éjszakai hűtés/bypass funkció illetve aktív hűtés (opcionális hűtőregiszterrel) is lehetséges.

Üzembe helyezési asszisztens segíti a készülék és a tartozékok könnyű és hibamentes üzembe helyezését.

Épületautomatikai rendszerre köthető a Modbus vagy BACnet hálózaton keresztül.

Digitális kimenet gyűjtőhibaüzenetekhez.

Légszűrő

A kazettás szűrők a dinamikus szűrőfelügyelet segítségével, hosszú üzemidővel rendelkeznek. A szűrő cseréje egyszerű oldalról vagy lentről a bepattintható keret és a gyorskioldó eszköz segítségével.

Eurovent

Az AIR1 XC sorozat Eurovent tanúsítással rendelkezik. Az AIR1 XC sorozat megfelel a VDI 6022 (Higiéniai követelmények helyiség szellőztető gépekhez) szabványnak.

Szűrő áttekintő táblázat

Műszaki adatok

Zajszint

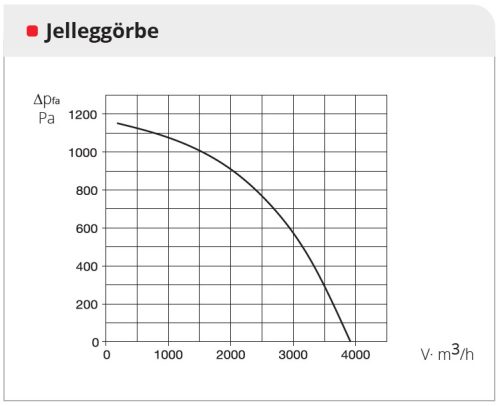

Jelleggörbe

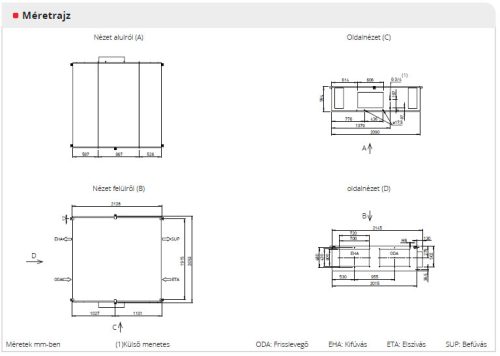

Méretrajz
