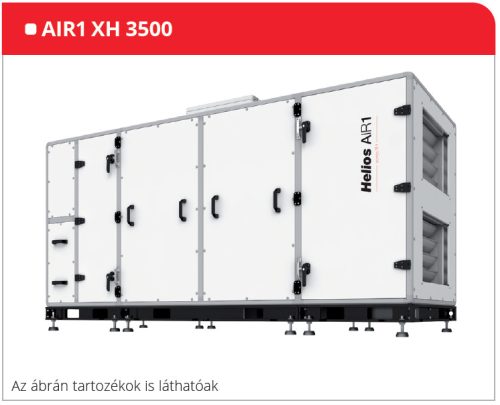

HELIOS AIR1 XH 3500: Hővisszanyerős központi szellőző, EC motorral, álló kivitel, Bypass, ~3 fázis, 400 V

Általános leírás

Készülékház

Robusztus és stabil alumínium keretprofilokból készült készülékház, termikusan optimalizálva a hőhidak minimalizálása érdekében. Dupla falú panelek alucink lemezből. Minden oldalon 50 mm vastag ásványgyapot hő- és hangszigeteléssel. A készülékház kívülről korrózióálló védőbevonattal ellátott, RAL 7047 színben, C4 korrózióállósági osztály, így kültéren is használható. Belül horganyzott. A sima belső felületek megfelelnek a VDI 6022 szerinti higiéniai követelményeknek, optimálisan tisztíthatók. A készülék mindkét oldalán található nagyvonalú szerviznyílások az összes részegységhez biztosítják az egyszerű hozzáférést és optimális karbantartási lehetőséget kínálnak. A szervizajtók karbantartás nélküli csuklópántokkal és reteszelhető karral vannak felszerelve. Az XH sorozat úgy lett kialakítva, hogy a tartozékok, pl. az elektromos- vagy melegvizes utófűtő problémamentesen, akár utólag is a készülékbe szerelhető legyen.

Ház- és tömörségi osztályok a DIN EN 1886 szerint

Hőszigetelés T2

Hőhíd tényező TB2

Mechanikus stabilitás D1

Készülékház szivárgása túlnyomás esetén L1

Készülékház szivárgása vákuum esetén L1

Szűrő bypass szivárgás F9

A készülék telepítése

Minden eszköz alkalmas beltéri vagy kültéri telepítésre. Kültéri felszereléshez feltétlenül szükség van kiegészítő tartozékokra (például időjárás elleni védő tető, szívó- / kifúvónyílás fedelek, stb.). Kérjük, vegye figyelembe a tartozékok listáját, vagy konfigurálja az eszközét a www.AIR1Select.com online konfigurációs szoftverünkkel.

Hőcserélő

Az Eurovent tanúsított kereszt-ellenáramú alumínium hőcserélő, az EN 308 szerinti akár 90%-os termikus hatásfokkal. A hőcserélő magas belső tömítettséggel rendelkezik, miáltal még ott is kitűnően alkalmazható, ahol fennáll a szagok átvitelének veszélye. A hőcserélő gyárilag rendelkezik egy automatikus bypass mechanizmussal a hőcserélő teljes lefedésével a nyári éjszakai természetes hűtéshez. Szériakivitelben egy elektromos előfűtő gondoskodik nagyon alacsony külső hőmérséklet esetén a hőcserélő fagyvédelméről, és garantálja a biztos üzemet és az egészéves folyamatos hőcserélést.

A készülékház oszthatósága

XH 3500 mérettől a készülékház osztható, hogy megkönnyítsék a szállítást és a telepítés helyén történő könnyebb mozgatást. Megjegyzés: a szállításra már külön modulokban kerül sor, azaz több egységben.

Ventilátorok

A ventilátorok a készülékben rezgéscsillapítva rögzítettek, szabadon futó, hátrahajló lapátozású, radiális járókerékkel szereltek. A közvetlen meghajtású ventilátorok a csendes és energiatakarékos üzem érdekében, fokozatmentesen fordulatszám szabályozható EC elektromotorokkal hajtottak. A nagyteljesítményű műanyag járókerék kétszintű dinamikus kiegyensúlyozással gyártott. Fokozatmentesen szabályozható 0 – 10 V jelen keresztül. Az összes elektromos részegység csatlakozóval ellátott a könnyű karbantarthatóság érdekében. Az Eurovent tanúsított EC motorok IE4 osztállyal rendelkeznek, így biztosított az alacsony SFP érték és a magas hatásfok.

Kábelvezetés

A külső, elszívó, elszívó és befúvó levegő telepítésbarát csatlakoztatása csatorna- vagy csőrendszerhez. A légcsatorna -rendszer beszereléséhez a készüléket 180 ° -kal el lehet forgatni a padlón úgy, hogy a külső és 1 Az XH sorozatról részletesen. 2 42 Helios a távozó levegő, valamint a elszívó- és befúvócsatlakozások balra vagy jobbra kerüljenek. A kerek csőrendszerhez való illesztéshez az átmeneti idomok opcionálisan tartozékként kaphatók.

Szabályozás

A szellőztető berendezés egy modern, sokoldalú vezérléssel, üzemre készen kerül leszállításra. A szabályozás szerelésbarát módon, a készülék tetején egy külön csatlakozó dobozban helyezkedik el, a készülék komponensei gyárilag bekötöttek és funkciójuk tesztelt. Két eltérő típusú kezelőelem áll rendelkezésre (szükséges tartozék).

A szabályozási funkciók áttekintése

Kiválasztható a kívánt üzemmód: Állandó térfogatáramú (CAV), állandó nyomású (CAP, külön tartozékkal), vagy állandó fordulatszámú (CRPM) típusokból.

Többféle üzemmód és fokozat állítható be.

Automatikus szabályozás páratartalom-, levegőminőség érzékelők alapján. Akár 18 darab érzékelő is csatlakoztatható a három típusból.

Automatikus üzem beállítható heti programmal.

Szabad hűtés (éjszakai hűtés/bypass funkció is), illetve aktív hűtés (opcionális hűtőegységgel) is lehetséges.

Üzembe helyezési asszisztens segíti a készülék és a tartozékok könnyű és hibamentes üzembe helyezést.

Épületautomatikai rendszerre köthető a Modbus vagy BACnet hálózaton keresztül.

Digitális kimenet gyűjtőhibaüzenetekhez.

Légszűrő

A kazettás szűrők a pontos és dinamikus szűrőfelügyelet segítségével, hosszú üzemidővel rendelkeznek. Könnyű szűrő cseréje a bepattintható keret és a gyorskioldó eszköz segítségével. Opcionálisan többszintű szűrőkoncepció is lehetséges az eszközön belül.

Műszaki adatok

Zajszint

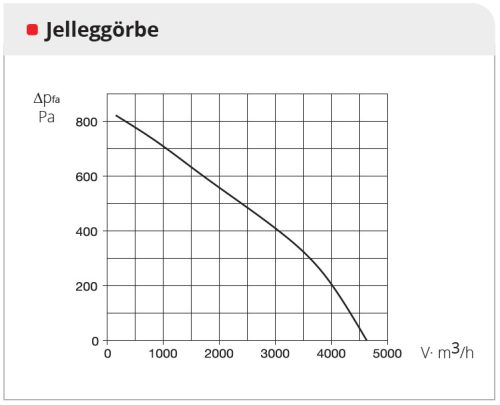

Jelleggörbe

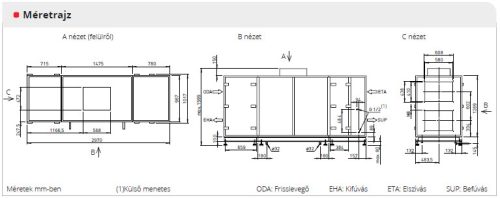

Méretrajz
