Kivitel:

Kézi működtetésű esztergatokmány spiráltárcsával, központosan szorító.
Öntvény vagy acél test.
Spirálmenetes tárcsa, süllyesztékben kovácsolt, kiegyensúlyozott és edzett.
A spirál oldalai és a pofák menetoldalai köszörülve.
Nagy körfutási pontosság, pontosabb, mint a DIN 6386 szerint

Felhasználás:

Hengeres központosító befogós géporsókhoz vagy karimás felfogatáshoz. A befogó rögzítése csavarokkal történik hátoldalról. A nyers karimákat először mindig a géphez, majd ezt követően az esztergatokmányhoz kell illeszteni.

Szabvány:

DIN 702-4.

Tartalom:

Inkluzív: 1 készlet = 3 edzett esztergatokmány-pofával, kifelé lépcsőzetes.
1 készlet = 3 edzett esztergatokmány-pofa, befelé lépcsőzetes.
1 tokmánykulcs és a tokmányfelfogónak megfelelően rögzítő csavarok vagy csapok.

Opcionális tartozék:

Tartalék és kiegészítő pofák 312971 − 312986 sz.

Warning:

Rendeltetésszerű használat

Kézi működtetésű esztergatokmány spirálmenetes tárcsával.
A munkadarabot központosan kell befogni az esztergagépre és más alkalmas szerszámgépre.
Csak a 312971 – 312991 sz. kiegészítő pofákkal használja.
312906 és 312911 sz.: Hengeres központosító befogó ISO 702-4 szerint.
312931 sz.: ISO 702-3 szerinti kiesztergáló fejhez tőcsavarokkal és peremes anyákkal.
A munkadarabot csak akkor fogja be, ha az esztergatokmány fel van csavarozva a karimára vagy a géporsóra.
A spirálmenetet csak a mellékelt biztonsági szorítókulccsal mozgassa.
Ipari használatra.
Csak szakszerű felszerelés és a gép teljesen működőképes biztonsági- és védelmi eszközei esetén használja.
Csak műszakilag kifogástalan és üzembiztos állapotban használja.

Rendeltetésellenes használat

Ne használja szerszámtartóként, teheremelő eszközként vagy emelőként.
Ne fogjon be négyszög munkadarabokat.
Ne használja, ha a pofákon vagy az esztergatokmányon repedések vagy más sérülések láthatóak.
Más tárgyakkal való ütközés esetén csak teljes körű vizsgálat után használja ismét.
Ne használjon kalapácsot.
Ne lépje túl a pofák befogási tartományát.
Ne fogjon be hosszú munkadarabokat plusz megtámasztás nélkül.
Ne működtesse felhelyezett szorítókulccsal.
Ne lépje túl a befogóeszközre gravírozott fordulatszámot.
Ne végezzen önhatalmú átalakítást.

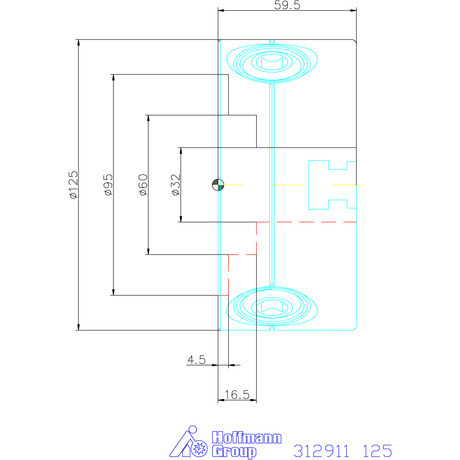

Paraméterek:
Szabvány	DIN 702-4
Anyag	Acél
Külső ⌀ A	125 mm
Áteresztés E	35,5 mm
Magasság pofák nélkül H1	59,5 mm
Magasság pofákkal H2	79,5 mm
Központosító ⌀ B	95 mm
Központosító mélység C	4 mm
Súly	5 kg
Maximális fordulatszám	5 500 min-1
Színkódok a tartozékokhoz	HOLEX spirálmenetes tokmány és pofák
Termék fajtája	Spirálmenetes tokmányok

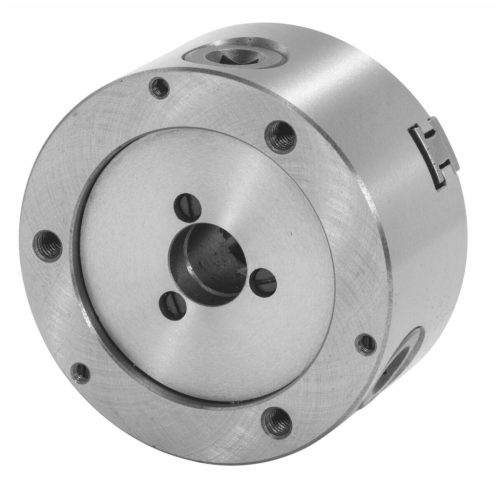

Holex Hárompofás esztergatokmány acél hengeres központosító befogóval 125 mm
