Kivitel:

Kézi működtetésű esztergatokmány spiráltárcsával, központos szorítással.
Súly- és tömegtehetetlenség csökkentett acél test.
Spirálmenetes tárcsa, süllyesztékben kovácsolt, kiegyensúlyozott és edzett.
A spirál oldalai és a pofák menetoldalai köszörültek.
Nagy körfutási pontosság.

Felhasználás:

Az esztergatokmányt mindig tokmányfelfogó tárcsa nélkül, közvetlenül kell az orsófejre felfogatni.
DIN 55027 orsófejekhez tőcsavarokkal és peremes anyákkal.

Szabvány:

DIN 702-3.

Tartalom:

1 tokmánykulcs és a tokmányfelfogónak megfelelően rögzítő csavarok vagy csapok.

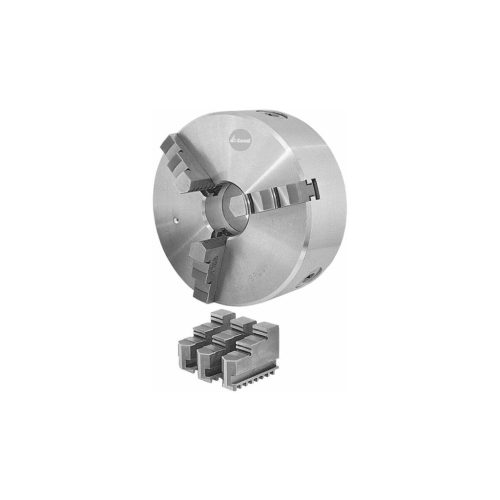

1 készlet = 3 edzett fúrópofa, kifelé lépcsőzetes és 1 készlet = 3 edzett esztergapofa, befelé lépcsőzetes.

Opcionális tartozék:

Tartalék és kiegészítő pofákat lásd 314000 − 315200 sz. Védőbetétet lásd 312800 sz.

Figyelem:

Ékrudas hárompofás esztergatokmányt lásd 313120 − 313140 sz.
A DIN 702-3 a régi DIN 55027 szabványnak felel meg.

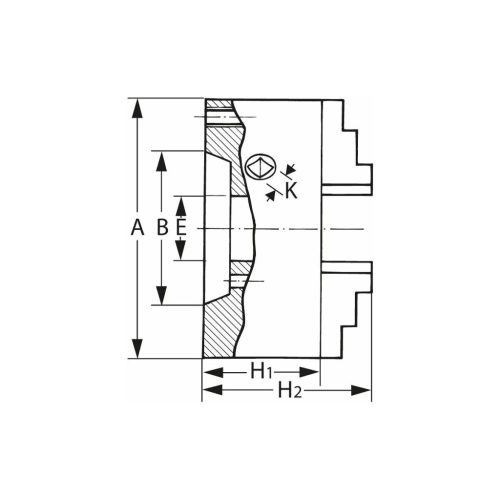

Paraméterek:
Szabvány	DIN 702-3
Kúpméret	4

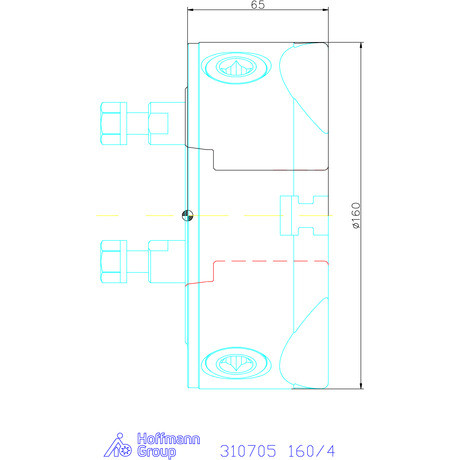

Külső ⌀ A	160 mm
Áteresztés E	42 mm
Magasság pofák nélkül H1	66 mm
Magasság pofákkal H2	92 mm
Tőcsavarok száma	3
Központosító ⌀ B	63,5 mm
Tőcsavarok mérete	M10
Kulcsnégyszög K	10 mm
Súly	9,5 kg
Maximális fordulatszám	4 600 min-1
Színkódok a tartozékokhoz	Röhm spirálmenetes esztergatokmányok és pofák
Termék fajtája	Spirálmenetes tokmányok

Röhm Hárompofás esztergatokmány,acél rövidkúpos felfogással 160/4 mm
